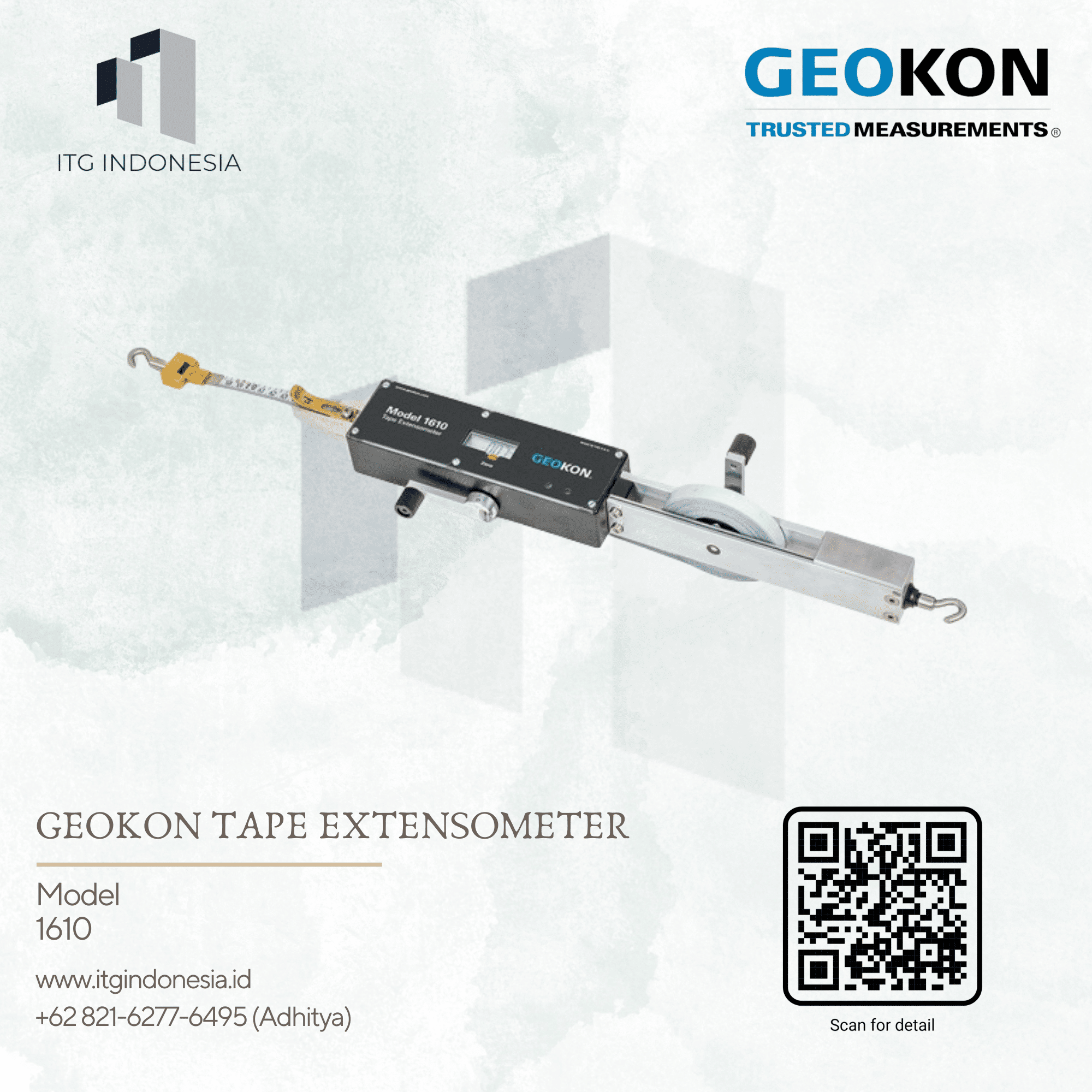

Geokon Tape Extensometer | Model 1610

Deskripsi

Tape Extensometer untuk Monitoring Deformasi Struktur

Tape Extensometer GEOKON/Ealey 1610 merupakan alat ukur yang dirancang untuk mengukur perubahan jarak kecil antara dua titik pada struktur. Instrumen ini banyak digunakan untuk memantau perubahan jarak antara dinding berlawanan pada tunnel dan bukaan tambang, serta membantu mengamati deformasi pada bangunan, struktur penyangga, dan lereng yang tidak stabil. Hasil pengukuran ditampilkan secara elektronik melalui digital micrometer pada bagian frame alat.

Model 1610 menggunakan pita ukur dari stainless steel dengan lubang yang dibuat pada interval presisi 50,00 mm atau 2,000 inci. Sistem tersebut memungkinkan posisi pengukuran ditentukan secara konsisten dari waktu ke waktu sehingga perubahan jarak antara dua titik dapat dipantau dengan membandingkan hasil pembacaan secara berkala.

Pengukuran Jarak dengan Digital Micrometer

Tape Extensometer 1610 menggunakan frame yang menampung digital micrometer, mekanisme tensioning, serta sistem indikator tegangan. Operator mengaitkan kedua ujung alat pada eyebolt yang telah terpasang pada titik pengukuran. Setelah pita berada pada posisi yang benar, operator memberikan tegangan menggunakan winding handle sampai indikator menunjukkan kondisi tegangan yang sesuai.

Ketika tegangan telah tercapai, operator membaca nilai pada digital micrometer. Prosedur ini dapat diulangi secara berkala. Selisih antara pembacaan sebelumnya dan pembacaan berikutnya menunjukkan perubahan jarak di antara dua titik yang dipantau.

Akurasi hingga ±0,1 mm

GEOKON 1610 memiliki akurasi ±0,1 mm, sehingga sesuai untuk pengamatan perubahan jarak yang relatif kecil. Sistem tension indicator elektronik membantu operator mendapatkan tegangan pita yang benar tanpa perlu mengandalkan penyelarasan tanda secara visual.

Pita stainless steel memiliki bobot yang ringan sehingga pengaruh sag pada proses pengukuran dapat ditekan. Material stainless steel juga memberikan ketahanan terhadap korosi untuk mendukung penggunaan di berbagai lingkungan pengukuran.

Sistem Tensioning yang Praktis

Salah satu bagian penting pada Tape Extensometer ini adalah winding handle yang digunakan untuk memberikan tegangan pada pita. Sistem tersebut membantu mengurangi waktu dan tenaga yang dibutuhkan saat melakukan pembacaan.

Indikator tegangan menggunakan lampu merah dan hijau untuk menunjukkan kondisi tension yang sesuai. Setelah kondisi yang benar tercapai, operator dapat mengambil pembacaan digital micrometer. Mekanisme ini membantu membuat prosedur pengukuran lebih konsisten antarperiode monitoring.

Pita Ukur Dapat Diganti

Pita pada GEOKON/Ealey 1610 dapat dilepas dari frame dan diganti ketika mengalami kerusakan atau perlu dibersihkan. Frame dan tape diproduksi dengan panjang yang dikontrol secara presisi sehingga komponen dapat dipertukarkan.

Kemampuan mengganti pita tanpa kehilangan kesinambungan data pengukuran menjadi keuntungan untuk kegiatan monitoring jangka panjang. Sistem ini membuat instrumen tetap dapat digunakan ketika bagian pita perlu mendapatkan penggantian.

Cocok untuk Tunnel dan Bukaan Tambang

Tape Extensometer 1610 sangat sesuai untuk memantau perubahan jarak pada tunnel dan mine openings. Instrumen dapat dipasang antara pasangan eyebolt pada dinding atau bagian struktur yang membutuhkan pemantauan perubahan deformasi.

GEOKON juga menyediakan Hook Manipulator 1610-10 dengan panjang 1,8 meter untuk membantu menghubungkan pita ke anchor point yang berada di bagian crown tunnel. Extension rod tersedia untuk kebutuhan tunnel berdiameter besar, sehingga proses pemasangan dapat dilakukan tanpa selalu membutuhkan akses langsung ke titik anchor.

Monitoring Bangunan dan Struktur

Selain pekerjaan bawah tanah, Tape Extensometer dapat digunakan untuk memantau perubahan jarak pada bangunan, struktur penyangga, serta elemen konstruksi tertentu. Pengukuran berkala dapat membantu teknisi memperoleh data perubahan dimensi yang kemudian digunakan dalam evaluasi kondisi struktur.

Alat juga dapat digunakan untuk memantau pergerakan pada unstable slopes. Dengan membandingkan hasil pengukuran dari waktu ke waktu, pengguna dapat mengamati adanya perubahan jarak pada titik monitoring yang telah ditentukan.

Ringan dan Mudah Dibawa

Model 1610 memiliki berat sekitar 2 kg dengan panjang keseluruhan 520 mm. Perangkat disuplai menggunakan carrying case yang kokoh sehingga lebih mudah dibawa dan disimpan selama kegiatan monitoring.

Panjang tape tersedia dalam pilihan 20 m, 30 m, dan 50 m, serta versi 66, 100, dan 165 ft. Instrumen bekerja pada rentang temperatur 0°C hingga +50°C.

ITG Indonesia menyediakan GEOKON/Ealey Tape Extensometer 1610 untuk kebutuhan monitoring perubahan jarak dan deformasi pada tunnel, tambang, bangunan, struktur, serta lereng. Dengan digital micrometer, electronic tension indicator, akurasi ±0,1 mm, dan pilihan panjang tape yang beragam, alat ini mendukung pengukuran deformasi secara praktis dan konsisten.
