Vertical In-Place Inclinometer String (MEMS)

Deskripsi

Vertical In-Place Inclinometer String untuk Monitoring Deformasi

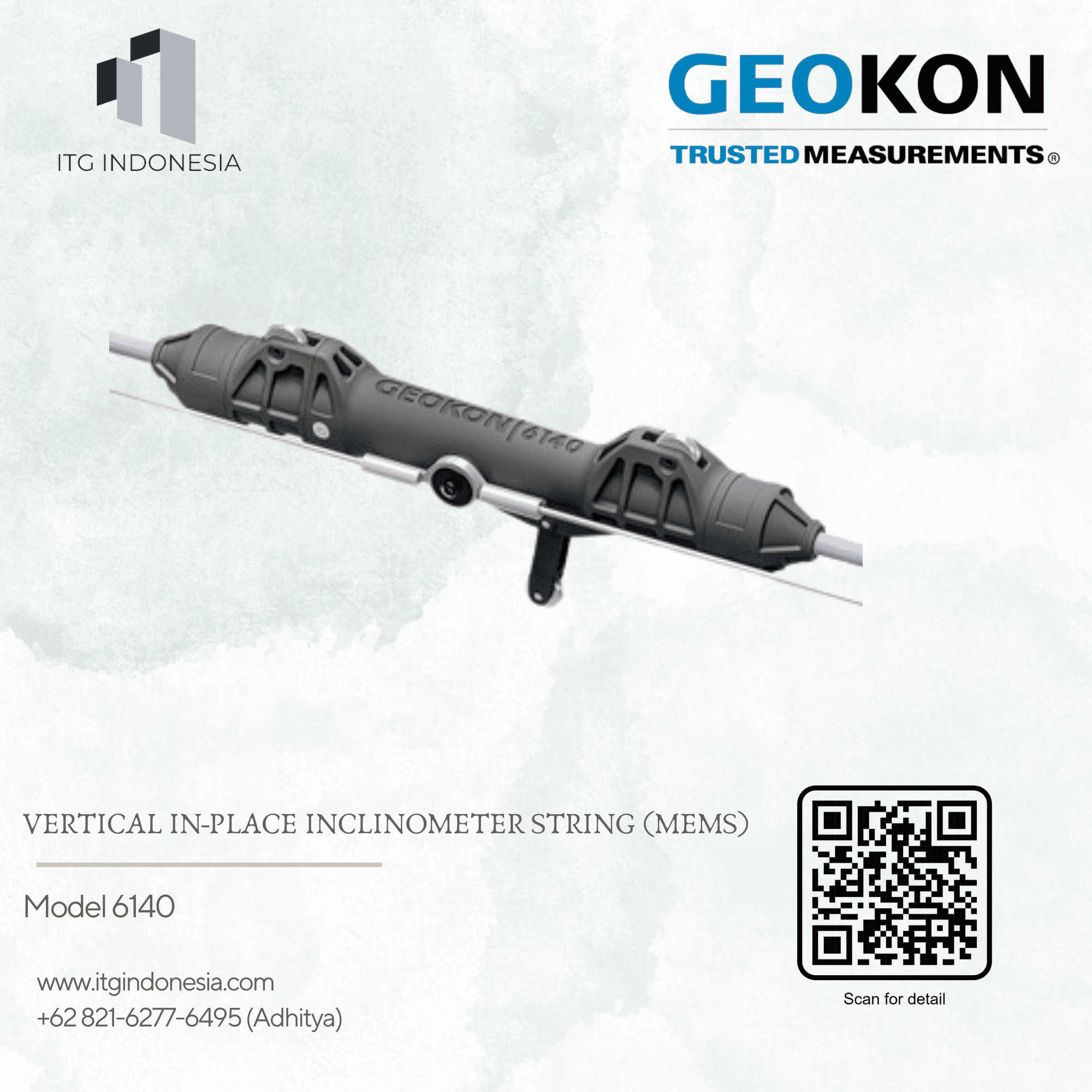

Vertical In-Place Inclinometer String (MEMS) 6140 merupakan sistem instrumentasi geoteknik yang dirancang untuk memantau deformasi lateral, pergerakan tanah, dan perubahan kemiringan pada berbagai struktur sipil. Sistem ini menggunakan rangkaian sensor tilt MEMS biaxial yang dipasang di dalam housing polimer berdesain kokoh dan ditempatkan pada casing inclinometer. Konfigurasi string memungkinkan pemantauan dilakukan pada beberapa titik sepanjang kedalaman secara berkelanjutan.

Berbeda dari inclinometer manual yang membutuhkan probe untuk pengukuran secara berkala, Vertical In-Place Inclinometer String dapat tetap terpasang di dalam casing sehingga perubahan deformasi dapat dipantau tanpa harus melepas sistem dari lokasi pengujian.

Sensor Biaxial MEMS

Model 6140 menggunakan biaxial MEMS tilt sensors yang mengukur perubahan kemiringan pada dua sumbu. Setiap sensor menghasilkan data tilt terkalibrasi dalam satuan derajat dan temperatur dalam derajat Celsius. Data tersebut dapat langsung digunakan dalam perangkat lunak visualisasi inclinometer atau diimpor ke aplikasi seperti Microsoft Excel tanpa perlu mengubah data mentah menjadi satuan engineering.

Pendekatan ini membantu pengguna mendapatkan informasi deformasi pada berbagai kedalaman dalam satu sistem pengukuran. Rangkaian sensor juga memungkinkan pemantauan dilakukan secara simultan sepanjang string.

Dipasang di Dalam Inclinometer Casing

Vertical In-Place Inclinometer String 6140 menggunakan satu roda berpegas dan dua roda tetap pada setiap sensor. Mekanisme tersebut menjaga sensor tetap mengikuti alur casing inclinometer sehingga orientasi azimuth tetap terjaga terhadap kedalaman.

Sistem ini kompatibel dengan casing inclinometer konvensional berukuran 70 mm atau 85 mm. String digantung dari bagian atas casing menggunakan suspension cable dan support bracket, sedangkan suspension weight dapat dipasang pada sensor paling bawah untuk menjaga tegangan string sesuai kondisi instalasi.

Rangkaian Sensor yang Fleksibel

Sensor pada sistem 6140 dihubungkan secara mekanis menggunakan high-strength aircraft cable assemblies yang memungkinkan setiap sambungan bergerak atau berputar pada titik koneksinya. Sambungan listrik menggunakan common bus cable, sedangkan sensor paling atas memiliki waterproof connector untuk menghubungkan string dengan readout cable.

Konfigurasi ini membuat pemasangan beberapa sensor menjadi lebih praktis. GEOKON menyediakan beberapa komponen string seperti bagian top, middle, connector bottom, bottom section, suspension cable, dan suspension weight sehingga panjang sistem dapat disesuaikan dengan kebutuhan proyek.

Presisi untuk Monitoring Pergerakan Tanah

Sensor 6140 memiliki range ±90°, dengan calibrated range ±30°. Resolusi pengukuran mencapai 0,00025°, setara sekitar 0,004 mm/m, sedangkan precision mencapai ±0,0075° atau ±0,13 mm/m.

Karakteristik tersebut membantu sistem mendeteksi perubahan kemiringan secara sangat kecil. Data dari setiap sensor dapat digunakan untuk melihat perubahan bentuk casing dan kemudian mengevaluasi pola deformasi lateral pada massa tanah atau struktur yang dipantau.

Monitoring Otomatis dengan RS-485

Vertical In-Place Inclinometer String 6140 menggunakan protokol komunikasi Modbus RTU melalui interface RS-485 half duplex. Sistem ini membuat string dapat dihubungkan ke berbagai data logger maupun sistem monitoring yang mampu bekerja sebagai Modbus RTU client.

Monitoring otomatis dapat dilakukan menggunakan GeoNet Digital High-Power Loggers, 8600 Series Dataloggers, Campbell Scientific Dataloggers, atau perangkat lain yang memiliki RS-485 dan mendukung Modbus RTU. Model 8020-38 Addressable Bus Converter juga dapat digunakan untuk menghubungkan sistem dengan PC, PLC, dan datalogger tertentu.

Mendukung Monitoring Jangka Panjang

Sistem Vertical In-Place Inclinometer String dirancang untuk monitoring deformasi dalam jangka panjang. Karena sensor tetap berada di dalam casing, pengguna dapat mengumpulkan data secara berulang tanpa melakukan pengukuran manual pada setiap kedalaman.

Kemampuan tersebut sangat bermanfaat pada proyek yang membutuhkan pemantauan perubahan bentuk secara terus-menerus, terutama ketika kondisi struktur atau tanah dapat berubah selama konstruksi dan masa operasi.

Dapat Disesuaikan dengan Panjang Proyek

Sensor standar tersedia dalam panjang 0,5 meter atau 2 feet, sementara konfigurasi string dapat dibuat sesuai kebutuhan proyek. GEOKON juga menyediakan opsi custom sizing sehingga panjang tiap segmen dapat disesuaikan dengan geometri dan kedalaman casing yang digunakan.

Untuk string dengan jumlah sensor lebih dari 50 unit, penggunaan Model 6140-HOIST direkomendasikan untuk membantu proses pemasangan maupun pelepasan sistem yang semakin berat.

Monitoring Bendungan, Lereng, dan Struktur Sipil

Vertical In-Place Inclinometer String cocok digunakan untuk memantau pergerakan lateral pada bendungan, tanggul, lereng, area galian, retaining structure, dan berbagai proyek infrastruktur. Data perubahan kemiringan dari beberapa sensor dapat membantu engineer mengidentifikasi zona deformasi dan memantau perkembangan pergerakan dari waktu ke waktu.

Sistem ini juga relevan untuk proyek yang membutuhkan pemantauan kondisi struktur secara otomatis dan terintegrasi dengan jaringan akuisisi data.

Rentang Temperatur Operasi Luas

Model 6140 memiliki rentang temperatur operasi −40°C hingga +65°C, sehingga dapat digunakan pada berbagai kondisi lingkungan lapangan. Housing sensor menggunakan engineered polymer yang dirancang untuk penggunaan di dalam casing inclinometer.

ITG Indonesia menyediakan Vertical In-Place Inclinometer String (MEMS) 6140 untuk kebutuhan monitoring deformasi lateral dan pergerakan tanah secara berkelanjutan. Dengan sensor biaxial MEMS, resolusi tinggi, koneksi RS-485, serta dukungan Modbus RTU, sistem ini dapat menjadi bagian penting dari instrumentasi geoteknik untuk proyek infrastruktur dan struktur sipil.
