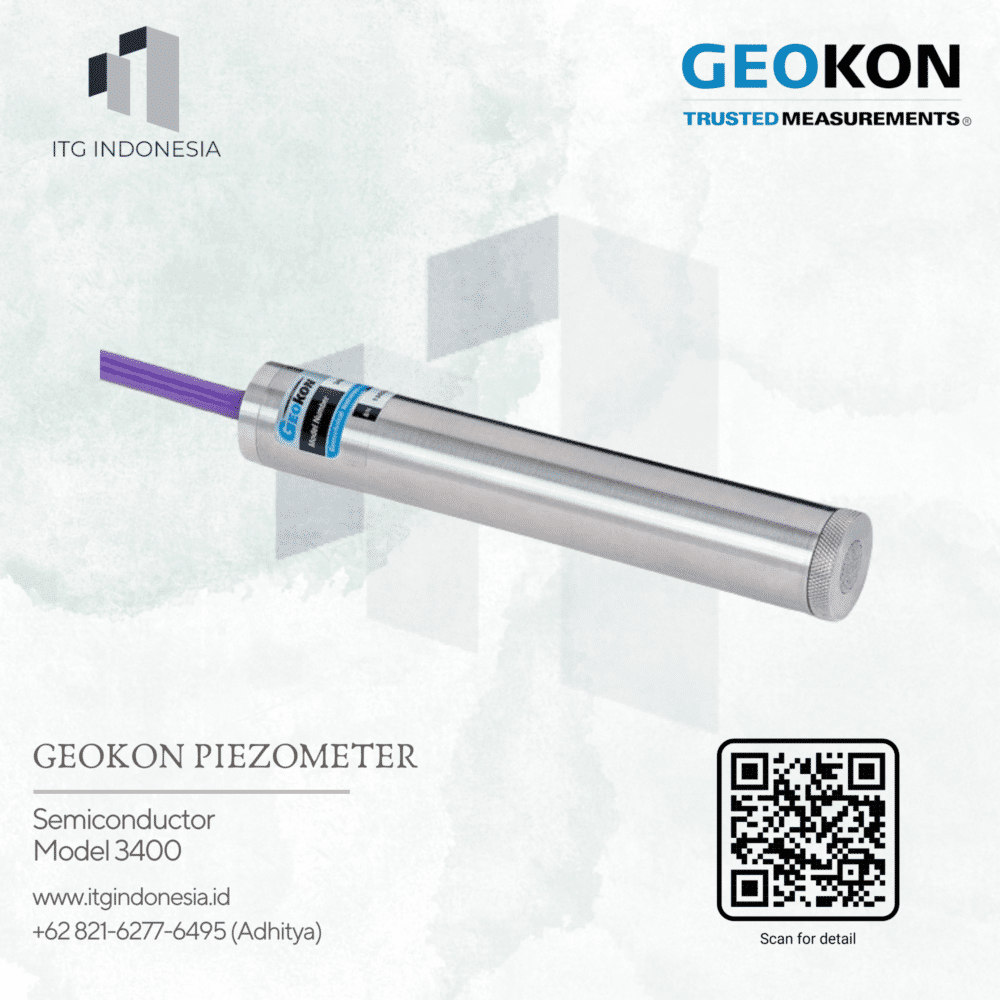

Geokon Piezometer (Semiconductor) | Model 3400
Jika Anda berminat untuk membeli Geokon Piezometer (Semiconductor) | Model 3400 yang disediakan oleh ITG Indonesia, silakan langsung hubungi kami melalui:
PT. Instrumentasi Geoteknik Indonesia
Deskripsi
Piezometer Semiconductor untuk Monitoring Tekanan Air
Piezometer Semiconductor Geokon Model 3400 merupakan sensor geoteknik yang dirancang untuk mengukur tekanan fluida dan tekanan air pori secara dinamis. Sensor ini menggunakan transduser berbasis semiconductor strain gauge untuk mengubah tekanan yang diterima pada bagian sensing menjadi sinyal listrik yang dapat dibaca menggunakan alat pembaca atau data logger.
Model 3400 dapat digunakan pada berbagai kondisi monitoring, seperti borehole, standpipe, tanggul, pipeline, pressure vessel, reservoir, dan aplikasi geoteknik lainnya. Sensor juga dapat digunakan untuk pengukuran tekanan statis ketika sistem pembacaan yang digunakan tidak kompatibel dengan transduser vibrating wire.
Semiconductor Strain Gauge untuk Pengukuran Tekanan
Prinsip kerja Piezometer Semiconductor Model 3400 menggunakan pressure transducer berbasis semiconductor. Tekanan air yang bekerja pada filter tip diteruskan ke transduser dan kemudian diubah menjadi sinyal listrik yang nilainya berhubungan dengan tekanan yang diterima sensor.
GEOKON menyediakan beberapa pilihan output sesuai kebutuhan sistem monitoring, termasuk 100 mV/V, 0–5 V, dan 4–20 mA. Pilihan output tersebut memberikan fleksibilitas saat sensor dihubungkan dengan sistem akuisisi data atau perangkat pembacaan yang berbeda.
Mengukur Tekanan Air dan Tekanan Pori
Model 3400 dapat digunakan untuk monitoring pore water pressure pada material tanah maupun tekanan fluida pada sistem tertentu. Pengukuran tekanan pori menjadi salah satu parameter penting dalam pekerjaan geoteknik karena perubahan tekanan air dapat berkaitan dengan kondisi tanah, kestabilan tanggul, maupun perilaku struktur tanah.
Karena itu, Piezometer Semiconductor ini dapat ditempatkan pada titik monitoring yang membutuhkan pengamatan tekanan secara berkala. Data yang diperoleh dapat digunakan bersama parameter geoteknik lainnya untuk membantu evaluasi kondisi lapangan.
Konstruksi Stainless Steel
Housing transduser Model 3400 menggunakan tabung stainless steel berdiameter sekitar 32 mm. GEOKON menyediakan konstruksi standar 304 stainless steel serta opsi 316 stainless steel untuk kondisi lingkungan yang lebih agresif.
Pada bagian sensing terdapat filter housing yang memungkinkan air masuk menuju area pengukuran sambil membantu mencegah partikel tanah memasuki bagian internal transduser. Konstruksi ini mendukung penggunaan sensor dalam aplikasi pemantauan tekanan air pada lingkungan geoteknik.
Dilengkapi Temperature Sensor
Selain pengukuran tekanan, Model 3400 juga memiliki thermistor di dalam housing yang memungkinkan pemantauan temperatur sensor. Informasi temperatur dapat menjadi data pendukung ketika pengguna melakukan analisis atau koreksi terhadap hasil pengukuran.
Untuk tipe tertentu, sistem juga dapat menggunakan konfigurasi vented. Venting membantu mengurangi pengaruh perubahan tekanan atmosfer pada hasil pengukuran tekanan absolut atau gauge pressure sesuai konfigurasi sensor.
Pilihan Rentang Tekanan
Piezometer Semiconductor Model 3400 tersedia dalam beberapa pilihan rentang tekanan. Dokumentasi GEOKON mencantumkan konfigurasi standar seperti 100, 250, 400, dan 600 kPa, serta pilihan 1, 2,5, dan 6 MPa.
Kemampuan memilih pressure range memungkinkan sensor disesuaikan dengan kondisi monitoring. Pemilihan rentang perlu mempertimbangkan tekanan maksimum yang diperkirakan pada lokasi pemasangan agar sensor dapat bekerja pada kondisi yang sesuai.
Berbagai Pilihan Output Sinyal
Ciri penting dari Piezometer Semiconductor Model 3400 adalah tersedianya beberapa konfigurasi output. Sensor dapat menggunakan output tegangan maupun arus sehingga dapat diintegrasikan dengan berbagai sistem pembacaan.
Konfigurasi 4–20 mA dapat digunakan untuk sistem instrumentasi yang memerlukan transmisi sinyal arus, sementara versi tegangan tersedia untuk kebutuhan sistem pembacaan tertentu. Pemilihan output sebaiknya disesuaikan dengan input readout atau data logger yang digunakan.
Cocok untuk Monitoring Geoteknik
Model 3400 dapat digunakan dalam berbagai pekerjaan monitoring, termasuk groundwater elevations, pore water pressure, pumping and slug tests, uplift pressures in dam foundations, hydraulic pressures in tanks and pipelines, serta water pressure behind tunnel linings.
Aplikasi tersebut membuat sensor relevan untuk proyek bendungan, terowongan, tanggul, pekerjaan air tanah, jaringan perpipaan, hingga investigasi geoteknik pada area konstruksi.
Solusi Monitoring Tekanan Air Jangka Panjang
Dengan konstruksi stainless steel, pilihan pressure range, beberapa jenis output, serta thermistor untuk pengukuran temperatur, Piezometer Semiconductor Geokon Model 3400 dapat disesuaikan dengan berbagai kebutuhan instrumentasi geoteknik.
ITG Indonesia menyediakan Geokon Piezometer (Semiconductor) | Model 3400 untuk kebutuhan monitoring tekanan air, tekanan pori, dan tekanan fluida pada aplikasi geoteknik. Sensor ini dapat digunakan sebagai bagian dari sistem pemantauan manual maupun terintegrasi dengan data logger sesuai konfigurasi yang dipilih.
Spesifikasi
| Model | 3400 |
|---|---|
| Jenis Alat | Semiconductor Piezometer |
| Prinsip Pengukuran | Semiconductor strain gauge pressure transducer |
| Pressure Range | 100, 250, 400, 600 kPa; 1, 2.5, 6 MPa |
| Overrange | 2 × rated pressure |
| Output Options | 100 mV/V, 0–5 V, 4–20 mA |
| Accuracy | ±0.25% F.S. atau lebih baik |
| Linearity | <0.5% F.S. |
| Temperature Range | -20°C hingga +80°C |
| Housing | Stainless steel, Ø32 mm |
| Standard Housing Material | 304 stainless steel |
| Optional Housing Material | 316 stainless steel |
| Temperature Sensor | Thermistor |
| Fungsi Venting | Tersedia pada konfigurasi tertentu |
Aplikasi
- Monitoring tekanan air tanah.
- Pengukuran pore water pressure.
- Monitoring muka air tanah pada borehole dan standpipe.
- Monitoring tekanan air pada tanggul.
- Monitoring uplift pressure pada pondasi bendungan.
- Monitoring tekanan hidrolik pada pipeline dan tank.
- Pemantauan tekanan air di belakang tunnel lining.
- Pumping test dan slug test.
- Instrumentasi dan monitoring geoteknik.
- Sistem pemantauan tekanan air terintegrasi dengan data logger.
