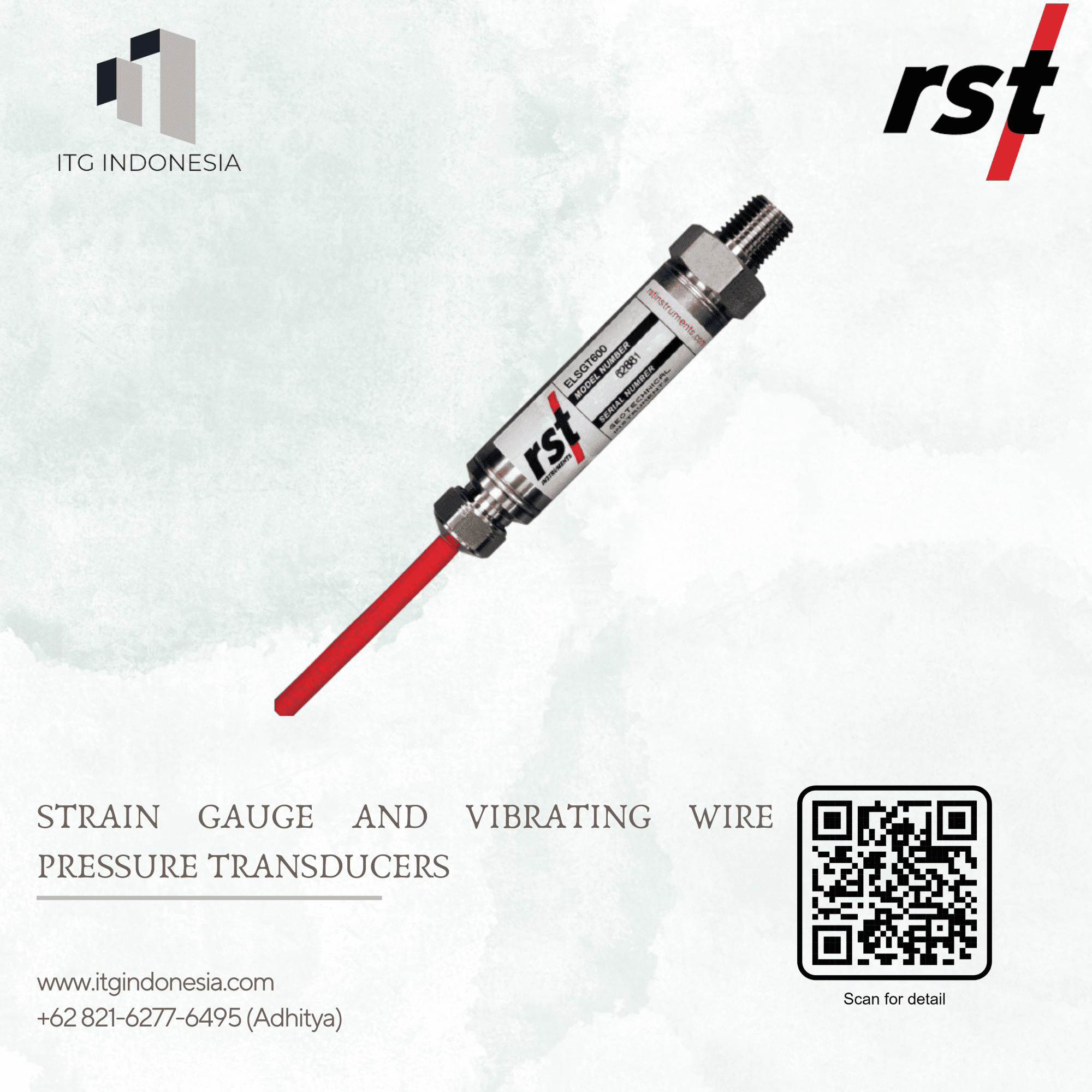

Strain Gauge and Vibrating Wire Pressure Transducers

Deskripsi

Strain Gauge and Vibrating Wire Pressure Transducers

Strain Gauge and Vibrating Wire Pressure Transducers merupakan perangkat pengukuran tekanan yang dirancang untuk berbagai kebutuhan monitoring tekanan fluida. Produk ini tersedia dalam dua teknologi sensor, yaitu strain gauge dan vibrating wire, sehingga pengguna dapat memilih sistem yang sesuai dengan kebutuhan aplikasi dan sistem akuisisi data.

Strain Gauge and Vibrating Wire Pressure Transducers digunakan untuk pengukuran uplift pressure pada fondasi concrete dam, monitoring settlement pada earthfill dan rockfill dam, serta pengukuran tekanan fluida pada closed hydraulic circuit. Konstruksi yang ringkas dan rugged membuat transducer sesuai untuk lingkungan kerja yang membutuhkan perangkat pengukuran tekanan yang andal.

Pilihan Teknologi Sensor

Strain Gauge and Vibrating Wire memberikan dua pendekatan pengukuran dalam satu lini produk. Versi strain gauge menghasilkan sinyal listrik berdasarkan perubahan resistansi elemen sensor akibat tekanan, sedangkan vibrating wire menggunakan perubahan frekuensi elemen kawat untuk menentukan nilai tekanan.

Pilihan tersebut memberikan fleksibilitas ketika transducer akan dipasangkan dengan sistem monitoring yang sudah tersedia. Versi strain gauge mendukung beberapa pilihan output, termasuk 4–20 mA, 0–5 VDC, 0–10 VDC, dan RS485, sedangkan versi vibrating wire dapat terhubung dengan sistem pembacaan vibrating wire yang kompatibel.

Untuk Pengukuran Tekanan Fluida

Strain Gauge and Vibrating Wire Pressure Transducers dirancang untuk mengukur tekanan fluida pada sistem tertutup. Penggunaan ini mencakup hydraulic circuit dan berbagai aplikasi lainnya yang memerlukan pemantauan perubahan tekanan secara langsung.

Kedua jenis transducer juga dapat digunakan untuk pembacaan dinamis ketika aplikasi membutuhkan pemantauan perubahan tekanan selama sistem beroperasi. Hal tersebut membuat perangkat tidak hanya sesuai untuk pengukuran statis, tetapi juga untuk kondisi dengan perubahan tekanan yang berlangsung secara aktif.

Rentang Pengukuran yang Luas

Versi strain gauge menawarkan pressure range mulai dari 0,035 MPa hingga 103 MPa, sedangkan versi vibrating wire tersedia mulai dari 0,07 MPa hingga 20 MPa. Beragam pilihan tersebut memungkinkan pengguna menentukan sensor berdasarkan tekanan yang akan diterima pada titik pemasangan.

Pada versi strain gauge tersedia field rangeability, sehingga rentang pengukuran dapat disesuaikan untuk kebutuhan tertentu. Pemilihan pressure range yang tepat membantu menjaga pengukuran tetap berada dalam area kerja sensor yang sesuai.

Akurasi Pengukuran

Strain Gauge and Vibrating Wire Pressure Transducers dirancang untuk memberikan hasil pengukuran yang konsisten. Versi strain gauge memiliki akurasi hingga ±0,1% FS, sedangkan vibrating wire memiliki akurasi 0,1% F.S. dengan resolusi minimum 0,025% F.S.

Spesifikasi tersebut membuat transducer sesuai untuk aplikasi monitoring yang memerlukan pemantauan perubahan tekanan secara terukur. Pada instalasi lapangan, pemilihan sensor tetap perlu mempertimbangkan pressure range, temperatur, serta kondisi lingkungan.

Koneksi NPT yang Praktis

Strain Gauge and Vibrating Wire Pressure Transducers menggunakan koneksi NPT untuk memudahkan pemasangan pada pipa dan komponen hydraulic circuit. Versi strain gauge menggunakan 1/4 inch male NPT thread, sementara versi vibrating wire menggunakan 1/4 inch female NPT dengan pilihan port 1/4 atau 1/8 inch.

Konfigurasi ini membantu pengguna menghubungkan transducer dengan sistem hydraulic yang akan dipantau tanpa membutuhkan konfigurasi pemasangan yang terlalu kompleks.

Konstruksi Ringkas dan Rugged

Kedua versi Strain Gauge and Vibrating Wire Pressure Transducers memiliki bentuk yang relatif kecil sehingga mudah ditempatkan pada area instalasi yang terbatas. Versi strain gauge memiliki dimensi sekitar 109 mm × Ø25 mm, sedangkan versi vibrating wire memiliki dimensi sekitar 150 mm × 25 mm.

Versi vibrating wire menggunakan hermetically sealed stainless steel housing, sedangkan strain gauge menggunakan material wetted seperti 316L stainless steel, polyamide, dan fluorocarbon sesuai konfigurasi. Konstruksi ini mendukung penggunaan pada lingkungan yang membutuhkan ketahanan terhadap kondisi kerja yang berat.

Perlindungan terhadap Petir

Strain Gauge and Vibrating Wire Pressure Transducers dilengkapi lightning protection sebagai fitur standar. Perlindungan tersebut sangat berguna untuk instalasi monitoring di area terbuka, terutama ketika sensor terhubung melalui kabel menuju data logger atau sistem akuisisi data.

Fitur ini membantu mengurangi risiko gangguan pada sistem instrumentasi akibat kejadian kelistrikan eksternal yang dapat memengaruhi perangkat monitoring.

Integrasi dengan Sistem Data Acquisition

Strain Gauge and Vibrating Wire Pressure Transducers dapat digunakan bersama RST data logger dan computer data acquisition systems yang kompatibel. Integrasi tersebut memungkinkan pengumpulan data dilakukan secara manual maupun otomatis sesuai kebutuhan sistem monitoring.

Sistem ini cocok untuk instalasi yang memiliki beberapa titik pengukuran karena data dari transducer dapat dikumpulkan secara terpusat. Pengguna juga dapat memilih tipe output berdasarkan arsitektur sistem monitoring yang telah digunakan.

Monitoring Uplift Pressure

Salah satu aplikasi utama Strain Gauge and Vibrating Wire Pressure Transducers adalah pengukuran uplift pressure pada fondasi concrete dam. Data tekanan membantu memantau kondisi tekanan fluida yang bekerja pada area fondasi.

Transducer juga digunakan dalam sistem monitoring settlement pada earthfill dan rockfill dam. Informasi tekanan dari instrumen dapat menjadi salah satu parameter dalam evaluasi kondisi struktur dan perubahan yang terjadi selama konstruksi maupun masa operasi.

Monitoring Hydraulic Circuit

Selain aplikasi bendungan, Strain Gauge and Vibrating Wire Pressure Transducers dapat digunakan untuk mengukur tekanan pada closed hydraulic circuit. Aplikasi ini sesuai untuk berbagai sistem yang membutuhkan pemantauan tekanan fluida secara langsung dan terukur.

Kemampuan membaca tekanan secara dinamis memberikan fleksibilitas tambahan ketika transducer digunakan pada sistem yang mengalami perubahan tekanan selama pengoperasian.

Solusi Pressure Monitoring

Strain Gauge and Vibrating Wire Pressure Transducers menawarkan kombinasi pilihan teknologi, pressure range yang luas, koneksi NPT, serta kompatibilitas dengan sistem akuisisi data. Karakteristik tersebut membuat produk sesuai untuk berbagai kebutuhan monitoring tekanan pada proyek sipil, bendungan, infrastruktur, dan sistem hydraulic.

ITG Indonesia menyediakan Strain Gauge and Vibrating Wire Pressure Transducers untuk kebutuhan pengukuran tekanan fluida, uplift pressure, settlement monitoring, dan hydraulic circuit. Dengan pilihan teknologi strain gauge maupun vibrating wire, produk ini dapat disesuaikan dengan kebutuhan sistem instrumentasi yang digunakan.
