Drive Point Piezometers (VW)

Deskripsi

Drive Point Piezometers untuk Monitoring Tekanan Air Pori

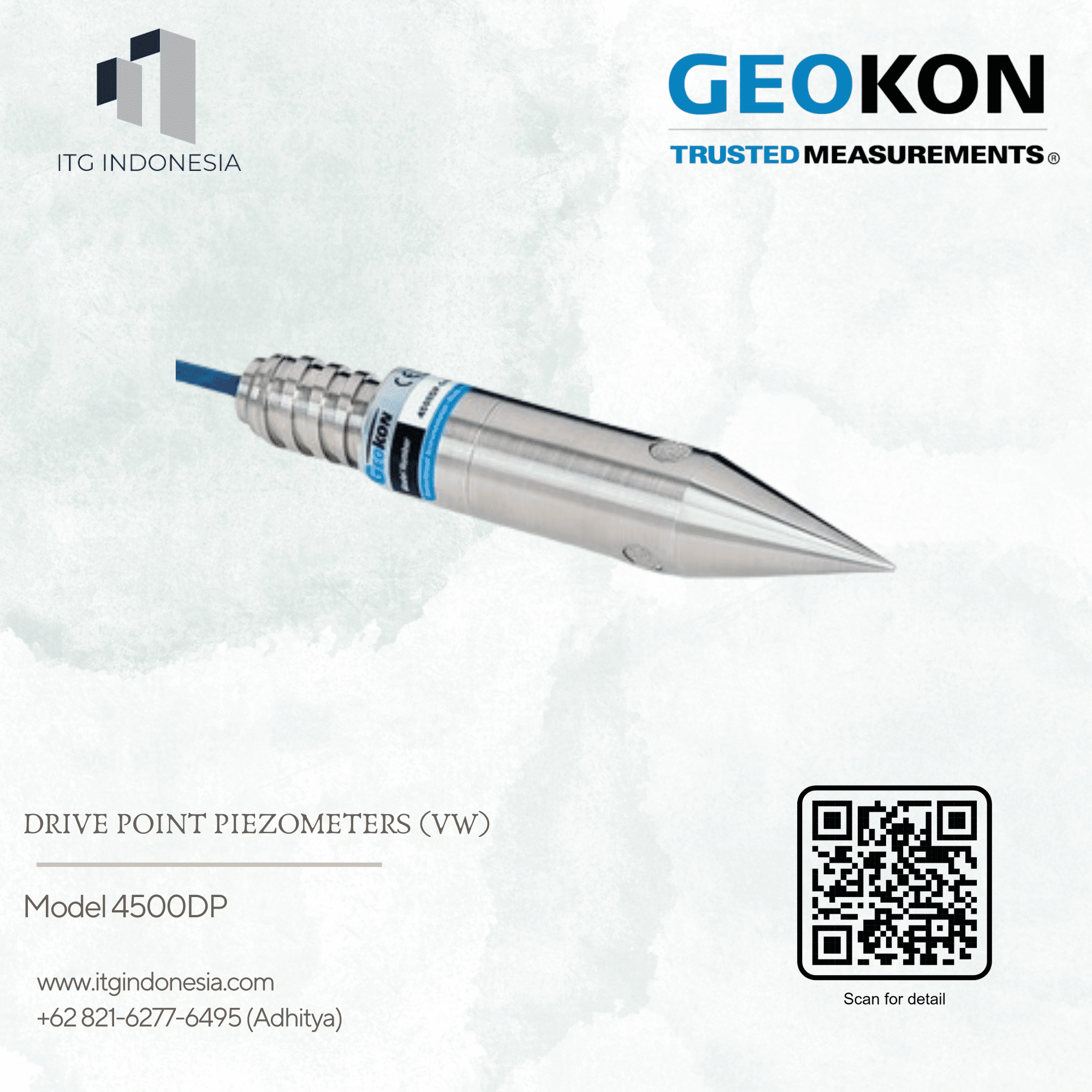

Drive Point Piezometers (VW) 4500DP merupakan piezometer berbasis Vibrating Wire yang dirancang untuk mengukur tekanan air pori dan kondisi tekanan air di dalam tanah. Instrumen ini memiliki transducer yang ditempatkan di dalam housing dengan ulir EW drill rod serta pointed nose cone yang dapat dilepas. Konfigurasi tersebut membuat perangkat sesuai untuk pemasangan langsung pada tanah, terutama pada material seperti gambut dan tanah lempung lunak.

Desain drive point memungkinkan piezometer dipasang menggunakan metode dorong tanpa harus selalu melakukan pengeboran konvensional. Pendekatan ini dapat membantu mempercepat pekerjaan instrumentasi geoteknik pada lokasi tertentu serta memberikan fleksibilitas ketika pengukuran tekanan pori diperlukan pada kedalaman tertentu.

Teknologi Vibrating Wire untuk Tekanan Air Pori

Drive Point Piezometers menggunakan prinsip Vibrating Wire untuk mendeteksi perubahan tekanan yang diterima sensor. Teknologi ini banyak digunakan dalam sistem monitoring geoteknik karena dapat mendukung pengukuran jangka panjang dan integrasi dengan berbagai perangkat pembacaan maupun data logger.

Ketika tekanan air pori berubah, respons pada transducer juga berubah. Sistem pembacaan kemudian mengolah respons tersebut menjadi nilai tekanan yang dapat digunakan untuk memantau kondisi bawah permukaan secara berkala.

Cocok untuk Gambut dan Tanah Lempung Lunak

Model 4500DP secara khusus cocok untuk penggunaan pada peat dan soft clays. Housing yang kokoh dan nose cone runcing membantu proses pemasangan pada material tanah yang sesuai dengan metode drive-point.

Karakteristik ini membuat Drive Point Piezometers menjadi pilihan untuk proyek yang membutuhkan pemantauan tekanan air pori pada tanah dengan konsistensi lunak. Selain pemantauan tekanan air, data piezometer dapat membantu memahami perubahan kondisi hidrogeologi dan respons tanah terhadap pekerjaan konstruksi.

Pilihan Rentang Tekanan yang Beragam

4500DP tersedia dalam beberapa rentang tekanan standar, yaitu 70 kPa, 170 kPa, 350 kPa, 700 kPa, 1 MPa, 2 MPa, dan 3 MPa. Ketersediaan beberapa rentang memungkinkan pengguna memilih konfigurasi sensor berdasarkan kondisi tekanan pada lokasi pengukuran.

Sensor memiliki over-range sebesar 1,5 kali tekanan nominal, sehingga memberikan toleransi tertentu ketika tekanan yang diterima melebihi rentang nominal instrumen.

Akurasi hingga ±0,1% F.S.

Dalam kebutuhan monitoring geoteknik, kestabilan dan akurasi instrumen menjadi faktor penting. Model 4500DP memiliki accuracy ±0,1% F.S., sementara resolusinya mencapai 0,025% F.S. minimum. Linearity tercatat kurang dari 0,5% F.S., dengan opsi ±0,1% F.S. berdasarkan konfigurasi tertentu.

Spesifikasi tersebut mendukung kebutuhan pengukuran tekanan air pori yang membutuhkan data konsisten selama periode monitoring.

Housing Kompak dan Kuat

Model 4500DP memiliki panjang sekitar 187 mm dengan diameter 33,3 mm. Ukuran tersebut membuat transducer relatif ringkas untuk sebuah instrumen drive-point yang dirancang masuk ke dalam tanah.

Housing sensor menggunakan konstruksi yang memungkinkan pemasangan melalui drill rod. Model standar menggunakan EW drill rod thread, sedangkan konfigurasi dengan metric thread juga tersedia untuk kebutuhan pemasangan menggunakan conventional cone penetrometer atau drill rod dengan adapter.

Dapat Dipulihkan Setelah Pekerjaan

Salah satu karakteristik penting Drive Point Piezometers 4500DP adalah sensor dapat direcovery setelah pekerjaan selesai pada aplikasi yang sesuai. Kemampuan ini memberikan fleksibilitas bagi pengguna yang melakukan monitoring sementara atau membutuhkan pemindahan instrumen ke lokasi lain.

Fitur tersebut dapat mengurangi kebutuhan penggunaan sensor permanen pada setiap titik ketika sistem monitoring hanya diperlukan selama tahap tertentu dalam sebuah proyek.

Mendukung Sistem Data Logger dan Readout

4500DP dapat digunakan bersama berbagai sistem pembacaan dan data logger yang kompatibel. Integrasi ini memungkinkan data tekanan air pori dikumpulkan secara manual menggunakan handheld readout maupun secara otomatis menggunakan sistem monitoring lokal atau jaringan.

Kemampuan integrasi tersebut membuat Drive Point Piezometers dapat diterapkan pada sistem monitoring sederhana maupun proyek instrumentasi geoteknik yang membutuhkan pencatatan data berkelanjutan.

Aplikasi pada Proyek Geoteknik

Instrumen ini dapat digunakan untuk monitoring tekanan air pori, kondisi groundwater, konsolidasi tanah, stabilitas timbunan, serta respons tanah terhadap beban konstruksi. Drive-point piezometer juga relevan untuk pengawasan proyek pada area gambut, clay lunak, tanggul, timbunan, dan lokasi yang membutuhkan pemantauan tekanan pori secara langsung.

Data yang diperoleh dapat menjadi bagian dari sistem observasi geoteknik untuk membantu engineer mengevaluasi perubahan tekanan air pori selama konstruksi maupun periode monitoring.

ITG Indonesia menyediakan Drive Point Piezometers (VW) 4500DP untuk kebutuhan instrumentasi dan monitoring geoteknik. Dengan teknologi Vibrating Wire, pilihan rentang tekanan yang luas, akurasi tinggi, serta desain drive-point untuk tanah lunak, perangkat ini dapat mendukung pemantauan tekanan air pori secara lebih praktis dan terukur.
