Dalam dunia konstruksi dan survei geoteknik, ketelitian adalah segalanya. Setiap milimeter pergeseran tanah, setiap sudut kemiringan, hingga setiap perubahan elevasi bisa berdampak besar terhadap stabilitas suatu struktur.
Di sinilah pentingnya alat ukur geoteknik seperti Total Station—perangkat presisi tinggi yang telah merevolusi cara para insinyur dan surveyor bekerja.
Apa Itu Total Station?
Total station adalah alat ukur elektronik yang menggabungkan fungsi theodolite digital dan electronic distance measurement (EDM) dalam satu perangkat. Dengan kemampuannya mengukur sudut horizontal dan vertikal secara presisi, serta jarak miring ke suatu titik target, total station mampu memberikan data tiga dimensi (X, Y, Z) secara akurat dan efisien.
Total station modern juga dilengkapi dengan teknologi mikroprosesor, memori internal, serta kemampuan transfer data digital, menjadikannya alat esensial dalam pengukuran geospasial.
Komponen Utama Total Station
Untuk memahami cara kerja dan kapabilitasnya, penting untuk mengetahui bagian-bagian utama dari total station:
- Teleskop: Untuk pengamatan target.
- EDM (Electronic Distance Measurement): Mengukur jarak dengan akurasi tinggi.
- Layar & Keyboard: Antarmuka pengguna untuk pengaturan dan pembacaan data.
- Sistem Mikrokontroler: Mengolah dan menyimpan data hasil pengukuran.
- Tripod & Prisma Reflektor: Penopang dan target pantulan sinyal EDM.
Fungsi Total Station Dalam Geoteknik
1. Pemantauan Deformasi Tanah
Dalam proyek bendungan, lereng, dan terowongan, perubahan kecil pada kontur tanah bisa menjadi indikasi ketidakstabilan. Total station digunakan untuk:
- Mendeteksi pergerakan lateral dan vertikal tanah.
- Memantau titik-titik kontrol secara periodik.
- Menghitung vektor pergeseran tanah dari waktu ke waktu.
2. Pemetaan Topografi
Total station sangat andal untuk membuat peta topografi area konstruksi:
- Mengukur kontur permukaan dengan resolusi tinggi.
- Menyediakan data koordinat untuk kebutuhan desain pondasi dan drainase.
- Mempercepat proses site layout dengan ketepatan tinggi.
3. Staking Out dan Layout Konstruksi
Proses staking out adalah penanaman titik-titik referensi ke lapangan berdasarkan desain digital. Dengan total station, insinyur dapat:
- Menentukan posisi tiang pancang, pondasi, dan dinding penahan.
- Memastikan struktur dibangun sesuai koordinat perencanaan.
4. Monitoring Struktur
Dalam proyek jangka panjang, seperti pembangunan jembatan atau gedung tinggi, total station dipakai untuk:
- Mengukur deformasi struktural pada elemen bangunan.
- Mengamati perubahan posisi elemen struktural akibat beban atau waktu.

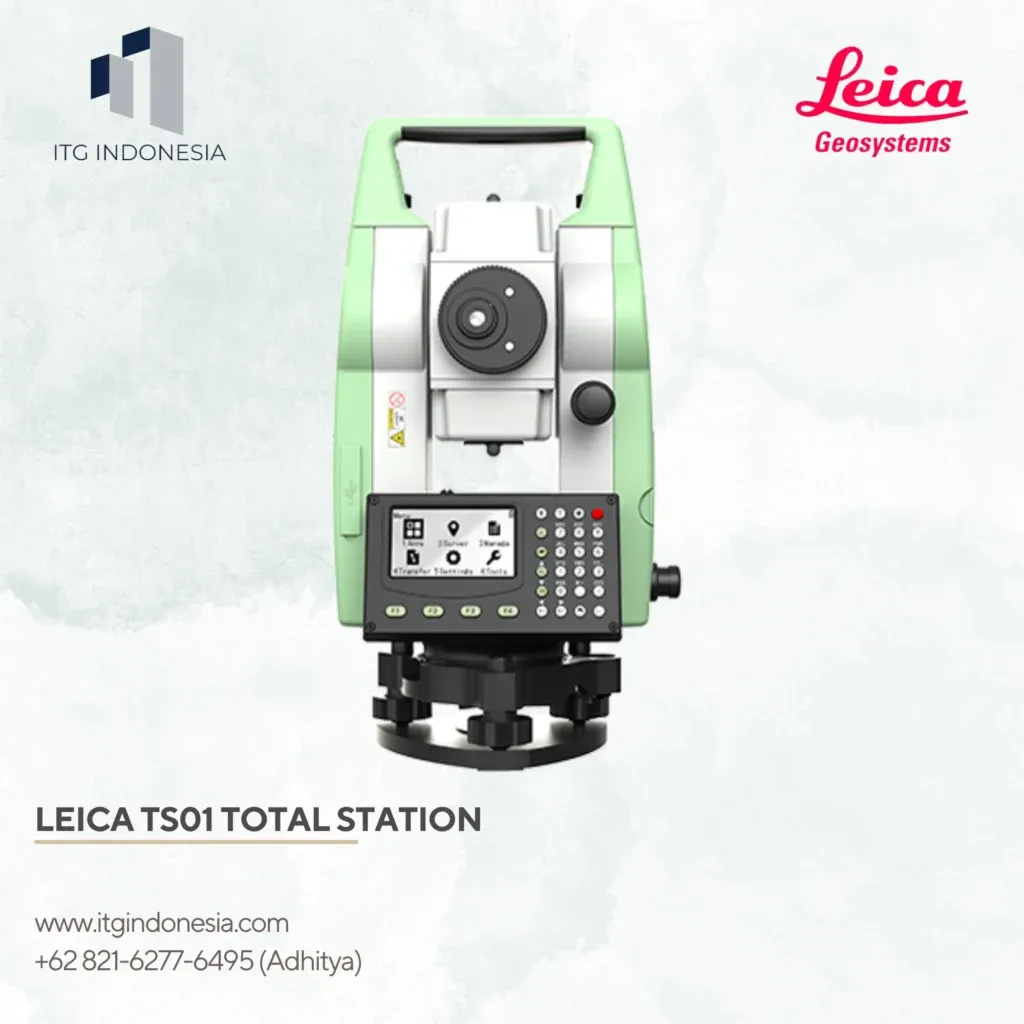

Keunggulan LEICA TS01 Total Station
Dikenal sebagai salah satu brand terdepan dalam teknologi survei, LEICA Geosystems menghadirkan produk LEICA TS01 Total Station dengan sejumlah keunggulan kompetitif yang menjadikannya ideal untuk aplikasi geoteknik:
Presisi dan Akurasi Tinggi
LEICA TS01 menawarkan pengukuran sudut hingga 2 detik dan jarak hingga 500 meter tanpa prisma. Dengan prisma, jangkauan bisa mencapai 3500 meter.
Desain Ergonomis dan Tangguh
Dirancang untuk tahan dalam kondisi lapangan ekstrem, TS01 memiliki bodi yang kuat, ringan, serta tahan terhadap air dan debu (IP54), menjadikannya alat andalan di berbagai kondisi cuaca.
Antarmuka Pengguna Ramah
Dengan layar besar, menu intuitif, serta sistem operasi mudah digunakan, alat ini cocok bahkan untuk pengguna pemula yang ingin menghindari kurva belajar yang curam.
Kompatibilitas dan Konektivitas
Mendukung konektivitas USB dan Bluetooth, memungkinkan data transfer cepat dan integrasi dengan software pemetaan seperti AutoCAD, ArcGIS, dan lainnya.
Cara Menggunakan Total Station Dalam Proyek Geoteknik
Berikut adalah tahapan umum dalam menggunakan total station:
- Kalibrasi dan Penempatan
Pastikan alat dalam kondisi terkalibrasi dan ditempatkan di atas tripod yang stabil. - Pengukuran Sudut dan Jarak
Arahkan teleskop ke prisma atau target lain, lalu lakukan pengukuran dengan EDM. - Pencatatan dan Penyimpanan Data
Hasil pengukuran disimpan dalam memori internal atau ditransfer ke komputer. - Analisis dan Interpretasi
Data digunakan untuk analisis deformasi, pemetaan kontur, atau evaluasi struktur.
Peran Total Station Dalam Meningkatkan Efisiensi Proyek
Dengan integrasi teknologi digital, total station mempersingkat waktu survei dan mengurangi kesalahan manusia. Beberapa manfaat nyata yang dirasakan di lapangan antara lain:
- Produktivitas Meningkat: Pengukuran yang sebelumnya membutuhkan tim besar kini bisa dilakukan oleh dua orang saja.
- Data Lebih Akurat: Mengurangi risiko kesalahan pengukuran manual.
- Dokumentasi Digital: Semua data tersimpan dalam format digital untuk analisis lebih lanjut atau audit proyek.
Kesimpulan
Total station adalah alat ukur modern yang vital dalam dunia geoteknik. Dengan kemampuan mengukur sudut, jarak, dan posisi tiga dimensi secara akurat, alat ini menjadi tulang punggung survei lahan dan monitoring struktur. Khususnya, LEICA TS01 Total Station menawarkan kombinasi ideal antara ketepatan, daya tahan, dan kemudahan penggunaan untuk mendukung proyek konstruksi yang menuntut presisi tinggi.
