Dalam dunia geoteknik dan konstruksi, pengujian tanah menjadi salah satu langkah fundamental dalam memastikan keberhasilan suatu proyek dan salah satu metode pengujian tanah yang paling umum dilakukan untuk menilai kekuatan dan daya dukung tanah adalah uji CBR atau California Bearing Ratio.
Uji CBR Tanah sendiri memiliki dua pendekatan yang berbeda, yaitu CBR lapangan dan CBR laboratorium. Meskipun keduanya bertujuan mengukur hal yang sama, yaitu ketahanan tanah terhadap penetrasi, namun metode pelaksanaan dan hasil yang diperoleh bisa sangat berbeda.
Apa Itu CBR (California Bearing Ratio)?
CBR atau California Bearing Ratio adalah metode pengujian yang dikembangkan oleh California State Highway Department untuk mengevaluasi daya dukung tanah dasar, lapisan subbase, dan base course dalam pekerjaan jalan raya. Test CBR diukur dalam bentuk persen (%), yang menggambarkan perbandingan antara tekanan penetrasi pada tanah uji terhadap tekanan standar pada material batu pecah yang stabil.
Secara umum, nilai CBR yang tinggi menunjukkan bahwa tanah memiliki kekuatan yang baik untuk mendukung beban, sedangkan nilai yang rendah menandakan bahwa tanah tersebut lemah dan memerlukan perbaikan sebelum digunakan sebagai dasar konstruksi.
Pengertian CBR Lapangan

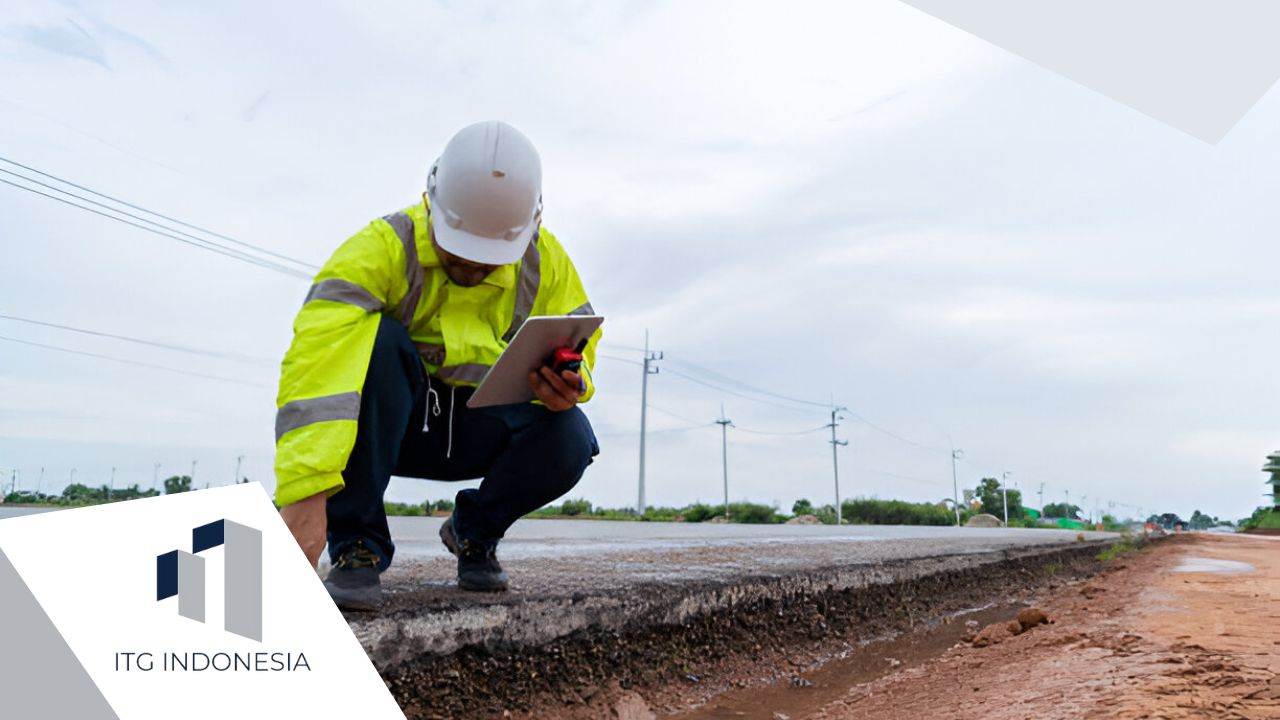

Pengujian CBR lapangan adalah sebuah metode pengujian yang dilakukan secara langsung di lokasi proyek atau di atas permukaan tanah yang sudah dipadatkan. Tes ini memberikan gambaran kondisi aktual tanah di tempat, termasuk efek kelembaban alami, kondisi pemadatan, dan beban lalu lintas yang potensial.
Metode Pelaksanaan CBR Lapangan
- Persiapan Permukaan
Permukaan tanah diratakan dan dibersihkan dari benda asing. - Pemasangan CBR Test Set
Alat penetrasi dipasang di atas tanah menggunakan plat beban dan jack hidrolik. - Pengukuran Tekanan
Beban ditekan secara bertahap dan kedalaman penetrasi dicatat setiap 0,25 mm hingga 12,5 mm. - Perhitungan Nilai CBR
Nilai CBR dihitung berdasarkan tekanan aktual yang dibutuhkan untuk mencapai penetrasi tertentu, dibandingkan dengan tekanan standar.
Pengertian CBR Laboratorium

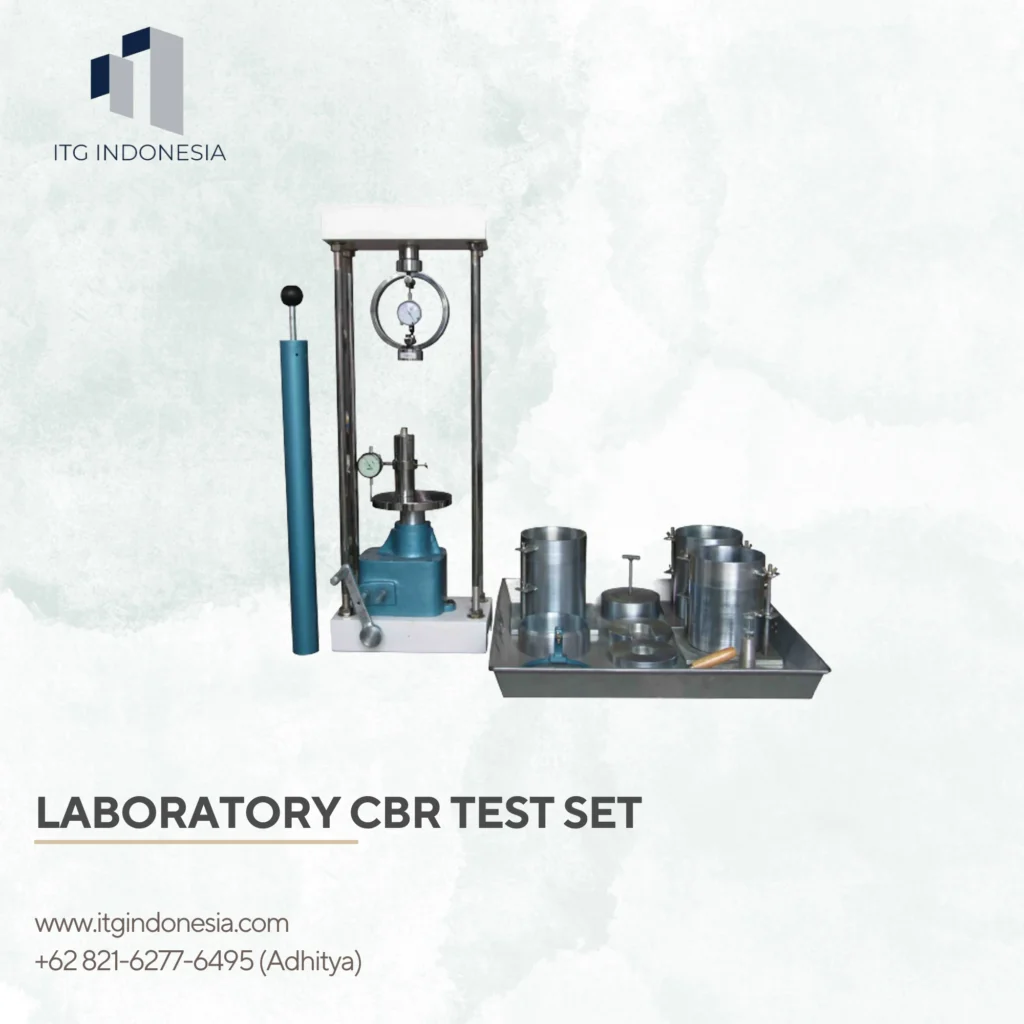

Pengujian CBR laboratorium adalah pengujian yang dilakukan di laboratorium geoteknik menggunakan sampel tanah yang diambil dari lapangan. Tanah tersebut kemudian dipersiapkan dalam kondisi tertentu, seperti kelembaban optimal dan kepadatan maksimum sesuai Standard Proctor Test atau Modified Proctor Test.
Metode Pelaksanaan CBR Laboratorium
- Pengambilan Sampel Tanah
Tanah digali dan dikemas dalam kantong plastik agar kelembabannya tetap terjaga. - Pemadatan di Laboratorium
Tanah dipadatkan di dalam mold menggunakan metode Proctor sesuai standar tertentu. - Perendaman (Opsional)
Untuk kondisi tanah jenuh air, dilakukan perendaman selama 4 hari. - Pengujian Penetrasi
Sama seperti di lapangan, alat penetrasi digunakan untuk mengukur daya tahan tanah terhadap tekanan.
Perbedaan Utama Antara CBR Lapangan dan CBR Laboratorium
| Aspek | CBR Lapangan | CBR Laboratorium |
|---|---|---|
| Lokasi Pengujian | Di lokasi proyek (in-site) | Di laboratorium |
| Kondisi Tanah | Kondisi alami | Kondisi terkontrol |
| Pemadatan | Sudah dipadatkan di lapangan | Dipadatkan secara buatan di laboratorium |
| Pengaruh Cuaca | Sangat dipengaruhi kondisi cuaca | Tidak terpengaruh cuaca luar |
| Akurasi Representatif | Representatif untuk kondisi aktual | Representatif untuk analisis teoritis |
| Kebutuhan Waktu | Cepat, tergantung alat | Lebih lama karena persiapan sampel |
| Biaya | Relatif lebih mahal di lapangan | Lebih murah karena dilakukan di laboratorium (lab) |
Kapan Harus Menggunakan CBR Lapangan?
Pengujian CBR lapangan ideal digunakan dalam kondisi berikut:
- Proyek sudah masuk tahap pembangunan dan tanah telah dipadatkan.
- Dibutuhkan data real-time dari kondisi aktual di lapangan.
- Ingin mengevaluasi keberhasilan proses pemadatan.
Contoh aplikasinya banyak ditemukan dalam proyek jalan raya, bandara, dan landasan pacu, di mana struktur tanah yang telah dipadatkan harus segera diuji tanpa harus menunggu hasil laboratorium.
Kapan Harus Menggunakan CBR Laboratorium?
CBR laboratorium lebih cocok untuk tahap awal perencanaan, yaitu saat data geoteknik masih dikumpulkan. Cocok digunakan apabila:
- Ingin membandingkan berbagai jenis tanah dan campuran material.
- Perlu mengetahui nilai CBR pada berbagai tingkat kelembaban.
- Sedang melakukan studi stabilisasi tanah menggunakan bahan tambahan seperti kapur atau semen.
Dengan kondisi lingkungan yang terkendali, hasil uji laboratorium dapat diulang secara konsisten, memberikan keakuratan untuk desain teknik sipil dan perencanaan jangka panjang.
Pengaruh Nilai CBR terhadap Desain Konstruksi
Nilai CBR yang diperoleh dari uji lapangan atau laboratorium digunakan sebagai dasar dalam menentukan:
- Ketebalan lapisan perkerasan jalan.
- Jenis material yang diperlukan pada lapisan tanah dasar.
- Kebutuhan stabilisasi tanah sebelum konstruksi dimulai.
Sebagai acuan, berikut adalah interpretasi umum nilai CBR:
- CBR < 5%: Tanah sangat buruk, perlu perbaikan dan stabilisasi.
- 5% – 10%: Tanah sedang, bisa digunakan dengan lapisan tambahan.
- 10% – 20%: Tanah baik, sesuai untuk subbase.
- >20%: Tanah sangat baik, cocok sebagai base course.
Kesalahan Umum yang Harus Dihindari
- Menganggap Hasil CBR Lapangan dan Laboratorium Setara
Banyak praktisi pemula menyamakan hasil keduanya. Padahal, perbedaan lingkungan dan kondisi pengujian membuat hasilnya tidak bisa dibandingkan secara langsung. - Tidak Menguji Kelembaban Tanah
Kelembaban memengaruhi nilai CBR secara signifikan. Pengujian harus disertai dengan informasi kadar air tanah. - Mengabaikan Prosedur Standar
Baik uji lapangan maupun laboratorium harus mengikuti standar seperti ASTM D1883 atau SNI 1744 agar hasilnya valid dan bisa diandalkan.
Studi Kasus Singkat: Penggunaan Kombinasi CBR Lapangan dan Laboratorium
Dalam sebuah proyek pembangunan jalan tol di Indonesia, tim geoteknik melakukan uji laboratorium untuk menentukan daya dukung awal tanah dasar. Setelah proses pemadatan selesai, dilakukan CBR lapangan untuk mengevaluasi keberhasilan pekerjaan pemadatan.
Hasil menunjukkan bahwa nilai CBR lapangan lebih rendah dari laboratorium, yang disebabkan oleh kurang optimalnya pemadatan di lapangan. Temuan ini mendorong pelaksana proyek untuk melakukan recompaction, yang pada akhirnya meningkatkan stabilitas jalan secara keseluruhan.
Kesimpulan
Memahami perbedaan antara CBR lapangan dan CBR laboratorium sangat krusial dalam dunia konstruksi. Kedua metode memiliki peran penting dalam tahapan yang berbeda, mulai dari perencanaan hingga pelaksanaan. CBR laboratorium memberikan dasar teoritis yang kuat untuk desain, sementara CBR lapangan memastikan bahwa implementasi desain tersebut berhasil dilakukan.
