Field CBR Test Set

Deskripsi

Field CBR Test Set untuk Pengujian Tanah Lapangan

Field CBR Test Set merupakan perangkat pengujian tanah yang digunakan untuk menentukan nilai California Bearing Ratio (CBR) secara langsung di lokasi proyek. Sistem ini membantu pengguna mengevaluasi daya dukung tanah pada kondisi lapangan tanpa harus selalu membawa material tanah ke laboratorium. Perangkat dapat digunakan pada tanah dasar (subgrade), lapisan fondasi bawah (subbase), maupun lapisan fondasi atas (base course).

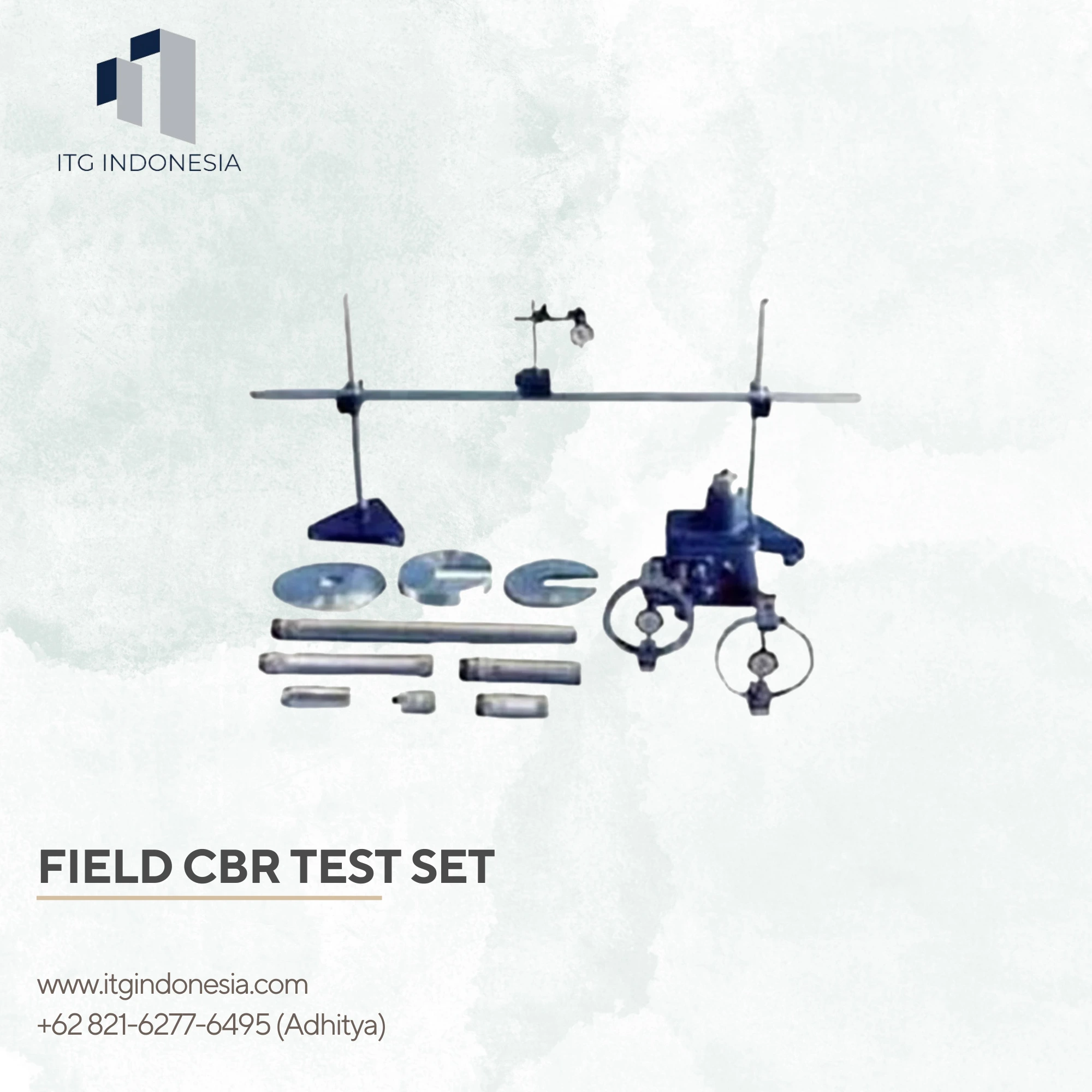

Field CBR Test Set terdiri dari beberapa komponen utama yang bekerja bersama selama proses penetrasi. Mechanical jack memberikan gaya tekan, penetration piston memberikan penetrasi pada tanah, sedangkan proving ring dan dial indicator membantu membaca beban serta perpindahan selama pengujian. Konfigurasi tersebut mendukung proses pengukuran CBR secara langsung di area pekerjaan.

Pengujian CBR Langsung di Lokasi

Keunggulan Field CBR Test Set terletak pada kemampuannya melakukan pengujian langsung pada lokasi pemadatan. Sistem ini dapat digunakan untuk memeriksa kondisi tanah setelah proses pemadatan sehingga pengguna dapat memperoleh data lapangan sebelum pekerjaan konstruksi dilanjutkan.

Pengujian langsung membantu pengguna mengetahui kondisi daya dukung tanah pada titik yang diperiksa. Data hasil pengujian dapat menjadi bagian dari evaluasi teknis untuk memastikan kondisi lapisan tanah sesuai dengan kebutuhan pekerjaan konstruksi.

Mechanical Jack untuk Proses Penetrasi

Field CBR Test Set menggunakan mechanical jack berkapasitas 5 ton yang dioperasikan secara manual. Komponen ini memberikan gaya tekan pada penetration piston selama proses pengujian. Pengoperasian manual memungkinkan teknisi mengontrol proses pembebanan sesuai prosedur pengujian yang digunakan.

Mechanical jack dilengkapi swivel head untuk membantu posisi pembebanan tetap sesuai dengan konfigurasi alat. Sistem tersebut menjadi bagian penting dalam proses penerapan gaya penetrasi pada permukaan tanah.

Proving Ring untuk Pengukuran Beban

Field CBR Test Set dilengkapi proving ring yang berfungsi membantu mengukur gaya perlawanan selama piston melakukan penetrasi. Hal ini memungkinkan teknisi membaca beban yang diperlukan untuk mencapai kedalaman penetrasi tertentu.

ITG mencantumkan pilihan proving ring dengan kapasitas 28 kN dan 50 kN pada spesifikasi produk. Komponen tersebut dilengkapi dengan sertifikat kalibrasi sesuai informasi pada halaman produk, sehingga dapat mendukung kebutuhan pengukuran beban selama pengujian.

Penetration Piston dan Extension Set

Penetration piston menjadi komponen yang memberikan tekanan langsung pada material tanah. Produk ini menggunakan piston berdiameter 49,63 mm dengan luas penampang 1.935 mm². Piston menggunakan material baja berlapis chrome sesuai spesifikasi yang tercantum pada halaman produk ITG.

Sistem juga dilengkapi pipa extension dan connector dengan beberapa ukuran. Komponen tersebut membantu menyesuaikan konfigurasi perangkat dengan kondisi lokasi dan posisi beban reaksi yang digunakan selama pengujian.

Dial Indicator untuk Membaca Penetrasi

Field CBR Test Set menggunakan dial indicator untuk membantu membaca perubahan posisi selama penetration test. Produk ini dilengkapi dial gauge dengan rentang 30 × 0,01 mm serta magnetic holder dan datum bar set.

Kombinasi dial indicator dan proving ring membantu teknisi memperoleh data selama proses penetrasi berlangsung. Pembacaan tersebut kemudian dapat digunakan dalam perhitungan nilai CBR berdasarkan metode pengujian yang diterapkan.

Beban Reaksi dan Surcharge Weight

Proses pengujian CBR lapangan membutuhkan sistem reaksi yang mampu menahan gaya selama penetration test. Field CBR Test Set dilengkapi truck bracket atau reaction beam untuk mendukung konfigurasi beban reaksi di lapangan.

Perangkat juga memiliki surcharge weight berupa slotted surcharge weight 10 lbs dan 20 lbs. Komponen pemberat tersebut dapat digunakan sesuai konfigurasi pengujian untuk memberikan beban tambahan pada area pengujian.

Aplikasi Field CBR Test Set

Field CBR Test Set dapat digunakan untuk berbagai pekerjaan yang membutuhkan pemeriksaan daya dukung tanah secara langsung. Penggunaannya mencakup pengujian tanah dasar jalan raya, pemeriksaan lapisan subbase dan base course, pekerjaan landasan pacu dan taxiway bandara, area penumpukan container, serta proyek timbunan dan pemadatan tanah.

Perangkat juga dapat membantu teknisi melakukan verifikasi kondisi tanah sebelum pekerjaan konstruksi berikutnya dilaksanakan. Dengan data CBR lapangan, evaluasi terhadap kualitas pemadatan dan kondisi lapisan tanah dapat dilakukan berdasarkan hasil pengujian di lokasi.

Solusi Pengujian CBR Lapangan

Field CBR Test Set menggabungkan mechanical jack, penetration piston, proving ring, dial indicator, extension set, surcharge weight, dan sistem reaction beam dalam satu perangkat pengujian. Konfigurasi tersebut mendukung kebutuhan pengukuran nilai CBR secara langsung pada lokasi pekerjaan.

Jika Anda membutuhkan Field CBR Test Set untuk pengujian tanah, pekerjaan jalan, konstruksi bandara, pemadatan lahan, atau kebutuhan geoteknik lainnya, kunjungi website ITG Indonesia untuk mendapatkan informasi produk, spesifikasi teknis, dan solusi instrumentasi yang sesuai dengan kebutuhan proyek Anda.
