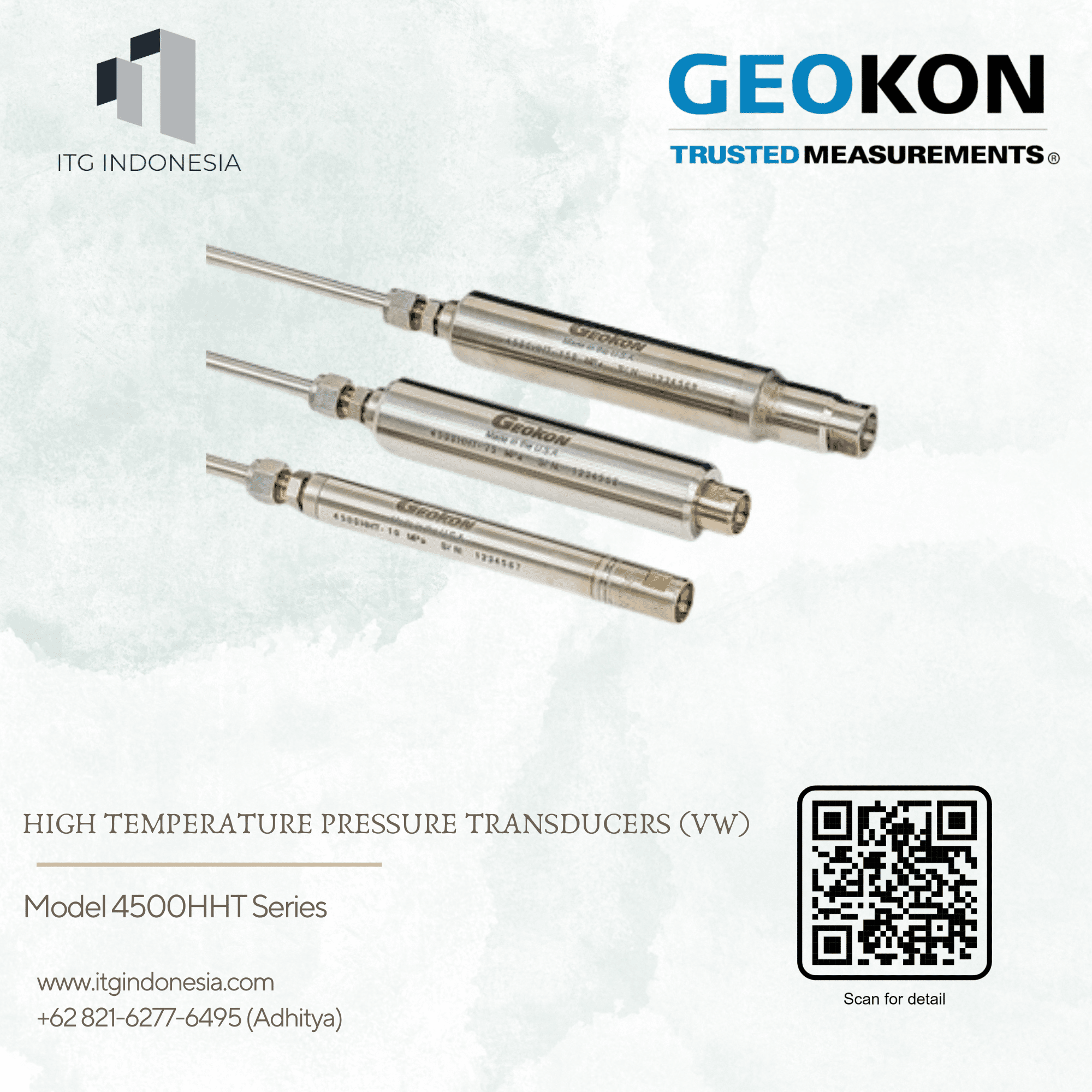

High Temperature Pressure Transducers (VW)

Deskripsi

High Temperature Pressure Transducers untuk Kondisi Suhu Tinggi

High Temperature Pressure Transducers GEOKON 4500HHT Series dirancang untuk melakukan monitoring tekanan dan temperatur pada lingkungan dengan suhu tinggi. Sensor ini ditujukan untuk aplikasi downhole pada sistem oil recovery dan geothermal yang membutuhkan perangkat instrumentasi dengan kemampuan bekerja hingga temperatur 250°C.

Berbeda dari pressure transducer standar, seri 4500HHT menggunakan konstruksi yang dirancang khusus untuk menghadapi temperatur ekstrem. Sensor tersedia dengan mineral insulated cable maupun tubular encapsulated cable (TEC) yang ditempatkan di dalam stainless steel tubing. Pilihan konfigurasi kabel tersebut memberikan fleksibilitas untuk menyesuaikan sensor dengan kondisi instalasi di lapangan.

Teknologi Vibrating Wire untuk Monitoring Tekanan

High Temperature Pressure Transducers 4500HHT menggunakan teknologi vibrating wire. Sensor memiliki diaphragm stainless steel sensitif yang terhubung dengan elemen vibrating wire. Ketika tekanan pada diaphragm berubah, terjadi perubahan tegangan dan frekuensi getaran pada wire.

Perubahan frekuensi tersebut kemudian diterima oleh electrical coil dan diteruskan menuju readout atau data logger. Sistem ini memungkinkan perubahan tekanan dipantau secara berkala sekaligus mendukung pengukuran pada instalasi downhole dengan kabel yang cukup panjang.

Dirancang untuk Temperatur hingga 250°C

Keunggulan utama seri 4500HHT berada pada kemampuan operasinya pada temperatur 0°C hingga +250°C. Kemampuan ini membuat sensor sesuai untuk lingkungan yang tidak dapat ditangani oleh pressure transducer biasa.

Dalam aplikasi geothermal, sensor dapat digunakan untuk monitoring tekanan dan temperatur secara langsung pada lingkungan bawah permukaan dengan temperatur tinggi. Pada sistem oil recovery, perangkat dapat membantu memperoleh data tekanan selama proses produksi maupun injeksi.

Berbagai Pilihan Rentang Tekanan

Seri High Temperature Pressure Transducers tersedia dalam berbagai pressure range, mulai dari 350 kPa dan 700 kPa, kemudian 1, 2, 3, 5, 7,5, 10, 20, 35, 50, 75, hingga 100 MPa. Dokumentasi produk juga mencantumkan konfigurasi hingga 150 MPa pada varian tertentu.

Pilihan rentang yang luas memungkinkan sensor disesuaikan dengan kondisi tekanan pada titik monitoring. Untuk aplikasi dengan tekanan tinggi, pengguna dapat memilih konfigurasi sensor yang memiliki rated pressure lebih sesuai dengan kondisi operasional.

Akurasi Pengukuran Tinggi

4500HHT memiliki resolution minimum 0,025% F.S. dan accuracy ±0,1% F.S. Linearity berada di bawah 0,5% F.S., dengan opsi ±0,1% F.S. untuk konfigurasi tertentu. Spesifikasi tersebut mendukung kebutuhan monitoring tekanan yang memerlukan pembacaan stabil dan terukur.

Sensor dengan range 350 kPa dan lebih tinggi juga dapat membaca tekanan negatif hingga sekitar −100 kPa, sesuai konfigurasi dan persyaratan aplikasinya.

Mineral Insulated dan TEC Cable

High Temperature Pressure Transducers dapat menggunakan dua jenis konfigurasi kabel untuk kebutuhan temperatur tinggi. Salah satunya adalah mineral insulated cable, sedangkan konfigurasi lainnya menggunakan tubular encapsulated cable yang berada di dalam stainless steel tubing.

Desain kabel ini membantu melindungi koneksi sensor pada lingkungan panas dan memungkinkan pemasangan untuk aplikasi downhole yang memiliki kondisi kerja berat. Pemilihan jenis kabel dapat disesuaikan dengan lingkungan instalasi dan kebutuhan proyek.

Dimensi Kompak untuk Instalasi Downhole

Meskipun dirancang untuk kondisi ekstrem, seri 4500HHT tetap memiliki dimensi yang relatif ringkas. Untuk range hingga 10 MPa, ukuran sensor sekitar 191 × 19 mm. Untuk range 20, 50, dan 75 MPa, ukuran menjadi sekitar 191 × 32 mm, sedangkan konfigurasi 100 dan 150 MPa memiliki panjang sekitar 216 mm dengan diameter 32 mm.

Dimensi tersebut memungkinkan sensor ditempatkan pada sistem monitoring dengan keterbatasan ruang, khususnya pada aplikasi downhole.

Mendukung Monitoring Geothermal

Pada proyek geothermal, High Temperature Pressure Transducers dapat digunakan untuk memantau tekanan dan temperatur secara kontinu di lingkungan bawah permukaan. Data tersebut membantu memberikan informasi mengenai kondisi sumur dan perubahan parameter selama proses eksploitasi sumber panas bumi.

Kemampuan bekerja hingga 250°C menjadikan 4500HHT relevan untuk area yang memiliki temperatur jauh lebih tinggi dibandingkan aplikasi instrumentasi geoteknik biasa.

Aplikasi Oil Recovery

Dalam sistem oil recovery, sensor dapat digunakan untuk memantau tekanan pada production wells dan injection wells. Pada proses seperti steam-assisted recovery maupun metode thermal recovery lainnya, monitoring tekanan secara real-time dapat membantu operator memahami kondisi sumur selama proses berlangsung.

Kompatibel dengan Readout dan Data Logger

Seri 4500HHT kompatibel dengan sejumlah perangkat pembaca dan data logger GEOKON, termasuk GK-404, GK-406, 8600 Series, 8800 Series, 8900 Series, 8920 Series, 8930 Series, 8940 Series, dan 8950 Series. Hal ini memberikan fleksibilitas dalam membangun sistem pembacaan maupun monitoring otomatis.

ITG Indonesia menyediakan High Temperature Pressure Transducers (VW) | Model 4500HHT Series untuk kebutuhan monitoring tekanan dan temperatur pada aplikasi geothermal, oil recovery, serta sistem downhole bersuhu tinggi. Dengan teknologi vibrating wire, berbagai pilihan pressure range, akurasi ±0,1% F.S., dan kemampuan operasi hingga 250°C, sensor ini mendukung kebutuhan instrumentasi pada lingkungan ekstrem.
