Dalam dunia konstruksi dan geoteknik, keberhasilan suatu proyek tidak hanya ditentukan oleh desain dan material yang digunakan, tetapi juga kekuatan tanah pada lokasi pembangunan. Untuk mengukur kekuatan tanah, salah satu metode yang dapat digunakan untuk mengevaluasi daya dukung tanah adalah pengujian atau Test CBR (California Bearing Ratio) lapangan.
Metode CBR Lapangan digunakan secara luas dalam perencanaan jalan, bandara, dan struktur infrastruktur lainnya yang melibatkan pekerjaan tanah. Test CBR memberikan gambaran kuantitatif tentang seberapa kuat tanah menahan beban, sehingga menjadi dasar penting dalam menentukan tebal lapisan perkerasan atau fondasi.
Apa Itu Test CBR?
Test CBR atau California Bearing Ratio adalah metode uji penetrasi untuk menentukan kekuatan relatif dari tanah, khususnya tanah dasar atau subgrade. Metode ini pertama kali dikembangkan oleh California Division of Highways pada akhir 1920-an, dan hingga kini masih menjadi standar uji dalam proyek perkerasan jalan di seluruh dunia.
Test CBR dihitung berdasarkan perbandingan antara tekanan yang dibutuhkan untuk menembus tanah dengan tekanan yang diperlukan untuk menembus material standar (batu pecah) dengan kedalaman dan kecepatan tertentu.
Rumus CBR:
CBR (%) = (Tekanan pada tanah / Tekanan pada material standar) × 100
Semakin tinggi nilai CBR, semakin kuat daya dukung tanah tersebut.
Tujuan Pengujian CBR Lapangan
Pengujian Test CBR dilakukan dengan beberapa tujuan utama, yaitu:
- Menentukan daya dukung tanah asli di lokasi proyek.
- Merancang tebal lapisan perkerasan jalan yang tepat sesuai kondisi tanah.
- Menilai efektivitas perbaikan tanah seperti stabilisasi dengan kapur atau semen.
- Memverifikasi hasil uji laboratorium, karena kondisi tanah di lapangan dapat berbeda akibat kelembaban, pemadatan, atau variasi alami.
Perbedaan CBR Lapangan dan CBR Laboratorium
| Aspek | CBR Lapangan | CBR Laboratorium |
|---|---|---|
| Lokasi Uji | Di lokasi proyek langsung | Di ruang laboratorium |
| Kondisi Tanah | Alamiah sesuai kondisi asli | Sampel dikondisikan terlebih dahulu |
| Peralatan | Portable dan ringkas | Menggunakan mesin uji besar |
| Kelebihan | Lebih representatif terhadap kondisi aktual | Lebih terkontrol dan bisa direplikasi |
| Kekurangan | Terpengaruh kondisi cuaca dan lingkungan | Bisa menyimpang dari realita lapangan |
Kombinasi keduanya sering kali diperlukan untuk mendapatkan hasil yang akurat dan komprehensif.
Prosedur Pelaksanaan Pengujian Test CBR Lapangan
1. Persiapan Lokasi Uji
Lokasi test cbr harus dipilih berdasarkan titik-titik kritis yang mewakili kondisi tanah di seluruh area proyek. Permukaan diratakan, dan tanah dipersiapkan sesuai kondisi aktual (tidak terlalu basah atau terlalu kering).
2. Pemasangan Peralatan
Peralatan Field CBR Test Set yang dipasang terdiri dari:
- Pelat beban (loading jack)
- Dial gauge untuk mengukur deformasi
- Proving ring untuk mengukur gaya tekan
- Penetration piston
- Rangka penyangga atau sistem reaksi
3. Proses Uji Penetrasi
- Piston ditekan perlahan ke dalam tanah dengan kecepatan standar (1,25 mm/menit).
- Dial gauge mencatat kedalaman penetrasi setiap 0,25 mm.
- Data tekanan dari proving ring dan kedalaman dicatat hingga mencapai penetrasi 2,5 mm dan 5,0 mm.
4. Pengolahan Data
Nilai CBR dihitung berdasarkan data yang dikumpulkan dan dibandingkan dengan nilai tekanan standar.
Faktor yang Mempengaruhi Hasil Test CBR
Hasil Test CBR bisa sangat bervariasi tergantung pada sejumlah faktor berikut:
- Kandungan air tanah: Tanah yang terlalu basah atau terlalu kering dapat menurunkan kekuatan tanah.
- Tingkat pemadatan: Semakin padat tanah, semakin tinggi nilai CBR-nya.
- Jenis dan struktur tanah: Lempung, pasir, lanau, dan kerikil memiliki nilai CBR yang berbeda secara signifikan.
- Kondisi cuaca: Hujan, panas ekstrem, atau angin dapat memengaruhi kondisi tanah saat pengujian dilakukan.
Standar dan Acuan Pengujian
Beberapa standar internasional dan nasional yang digunakan untuk pengujian CBR lapangan antara lain:
- ASTM D1883 – Standard Test Method for CBR (California Bearing Ratio) of Laboratory-Compacted Soils
- AASHTO T193 – The Standard Method of Test for CBR of Soil
- SNI 1744:2008 – Metode Uji CBR dengan Peralatan Lapangan
Penggunaan standar yang tepat akan memastikan hasil yang dapat diandalkan dan bisa dijadikan dasar perencanaan teknis.
Kapan Harus Menggunakan Pengujian CBR Lapangan?
Test CBR lapangan sebaiknya dilakukan pada tahap-tahap berikut:
- Pra-konstruksi, untuk evaluasi kondisi awal tanah.
- Saat perencanaan tebal perkerasan, baik pada jalan baru maupun pelebaran jalan.
- Ketika melakukan stabilisasi tanah, sebagai bagian dari pengendalian mutu.
- Pada proyek pemeliharaan jalan, untuk menilai kondisi subgrade setelah penggunaan bertahun-tahun.
Keunggulan Metode CBR Lapangan
- Cepat dan praktis, bisa dilakukan langsung di lokasi proyek.
- Tidak memerlukan sampel tanah yang dibawa ke laboratorium.
- Menggambarkan kondisi aktual tanah, terutama jika terjadi perubahan kadar air karena musim atau pekerjaan sebelumnya.
- Ekonomis untuk proyek berskala besar yang memerlukan banyak titik pengujian.

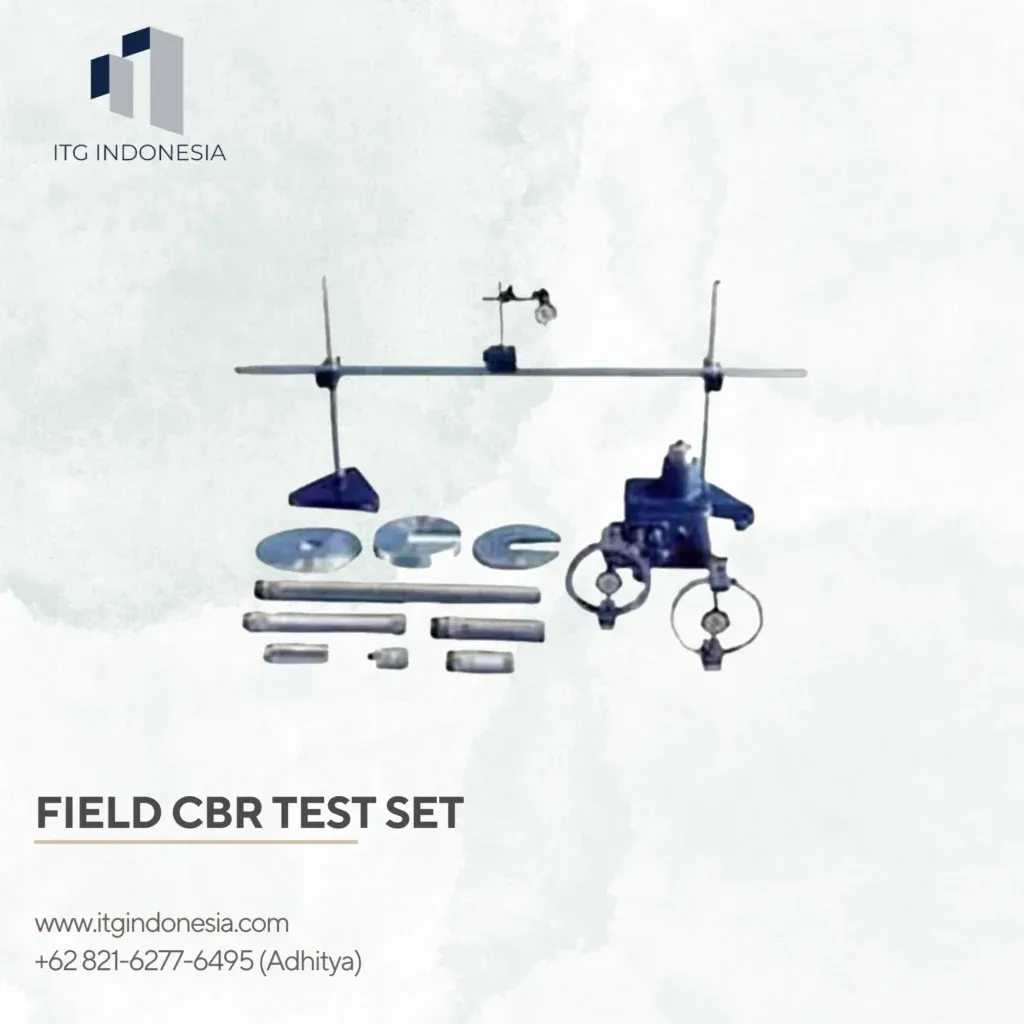

Rekomendasi Alat Terbaik Untuk CBR Lapangan: Field CBR Test Set
Untuk memastikan akurasi dan efisiensi dalam pelaksanaan pengujian CBR lapangan, pemilihan alat uji yang tepat adalah hal yang krusial. Salah satu solusi terbaik yang banyak digunakan di berbagai proyek konstruksi adalah Field CBR Test Set.
Keunggulan Field CBR Test Set:
- Desain portabel, mudah dibawa dan digunakan langsung di lapangan.
- Material kokoh dan tahan terhadap kondisi cuaca ekstrem.
- Komponen presisi tinggi, menghasilkan data yang akurat dan andal.
- Mudah dirakit, menghemat waktu dan tenaga kerja.
- Cocok untuk berbagai jenis tanah, dari tanah lempung hingga berpasir.
Alat ini sangat direkomendasikan bagi kontraktor jalan, konsultan geoteknik, serta tim pengawas proyek yang menginginkan efisiensi tinggi dalam pengumpulan data tanah.
Kesimpulan
Pengujian CBR lapangan bukan hanya prosedur teknis biasa, melainkan fondasi penting dalam memastikan struktur infrastruktur dapat bertahan lama dan aman digunakan. Dengan metode yang tepat dan alat yang andal seperti Field CBR Test Set, Anda bisa mendapatkan hasil pengujian yang akurat, efisien, dan sesuai standar teknik sipil modern.
