Bagian jembatan sering kali tersembunyi dari pandangan mata awam, namun memiliki peran yang sangat krusial dalam memastikan keselamatan dan kestabilan seluruh struktur. Salah satu komponen yang paling vital namun sering terabaikan adalah abutment jembatan.
Artikel ini akan mengupas tuntas definisi, fungsi mendasar, jenis-jenis, dan komponen utama dari abutment jembatan, memberikan Anda pemahaman yang komprehensif.
Definisi Abutment Jembatan
Abutment jembatan, atau kepala jembatan, adalah struktur pendukung yang terletak di kedua ujung bentangan jembatan. Secara teknis, abutment berfungsi ganda:
- Pendukung Struktural: Menopang beban vertikal dari ujung gelagar (girder) jembatan dan beban horizontal dari tekanan tanah di belakangnya.
- Transisi: Menyediakan sambungan atau jalur transisi antara struktur atas jembatan (superstructure) dan timbunan jalan (embankment) atau daratan.
Singkatnya, abutment adalah titik kontak antara jembatan dan tanah di sekitarnya. Ini adalah fondasi penting yang menahan jembatan agar tidak bergeser atau runtuh akibat tekanan lateral dan beban vertikal.
Fungsi Kunci Abutment Jembatan
Fungsi abutment lebih dari sekadar menopang beban. Peran vitalnya dapat dikelompokkan menjadi tiga aspek utama:
1. Menerima dan Mendistribusikan Beban
Abutment menanggung beban mati (berat jembatan itu sendiri), beban hidup (kendaraan, pejalan kaki), dan beban dinamis (angin, gempa, getaran). Beban-beban ini kemudian didistribusikan secara aman ke pondasi di bawahnya.
2. Menahan Tekanan Lateral Tanah
Salah satu fungsi kritis abutment adalah menahan dorongan atau tekanan horizontal (lateral) dari timbunan tanah di belakangnya. Tanpa kemampuan ini, timbunan tanah akan menekan dan berpotensi merusak atau menggeser struktur jembatan.
3. Sebagai Dinding Penahan (Retaining Wall)
Abutment bertindak sebagai dinding penahan yang mencegah erosi atau pergerakan material timbunan jalan yang mendekati jembatan. Ini memastikan bahwa jalur lalu lintas tetap stabil hingga ke tepi bentangan jembatan.
Komponen Utama Abutment Jembatan
Meskipun desainnya bervariasi, abutment jembatan umumnya terdiri dari beberapa komponen utama:

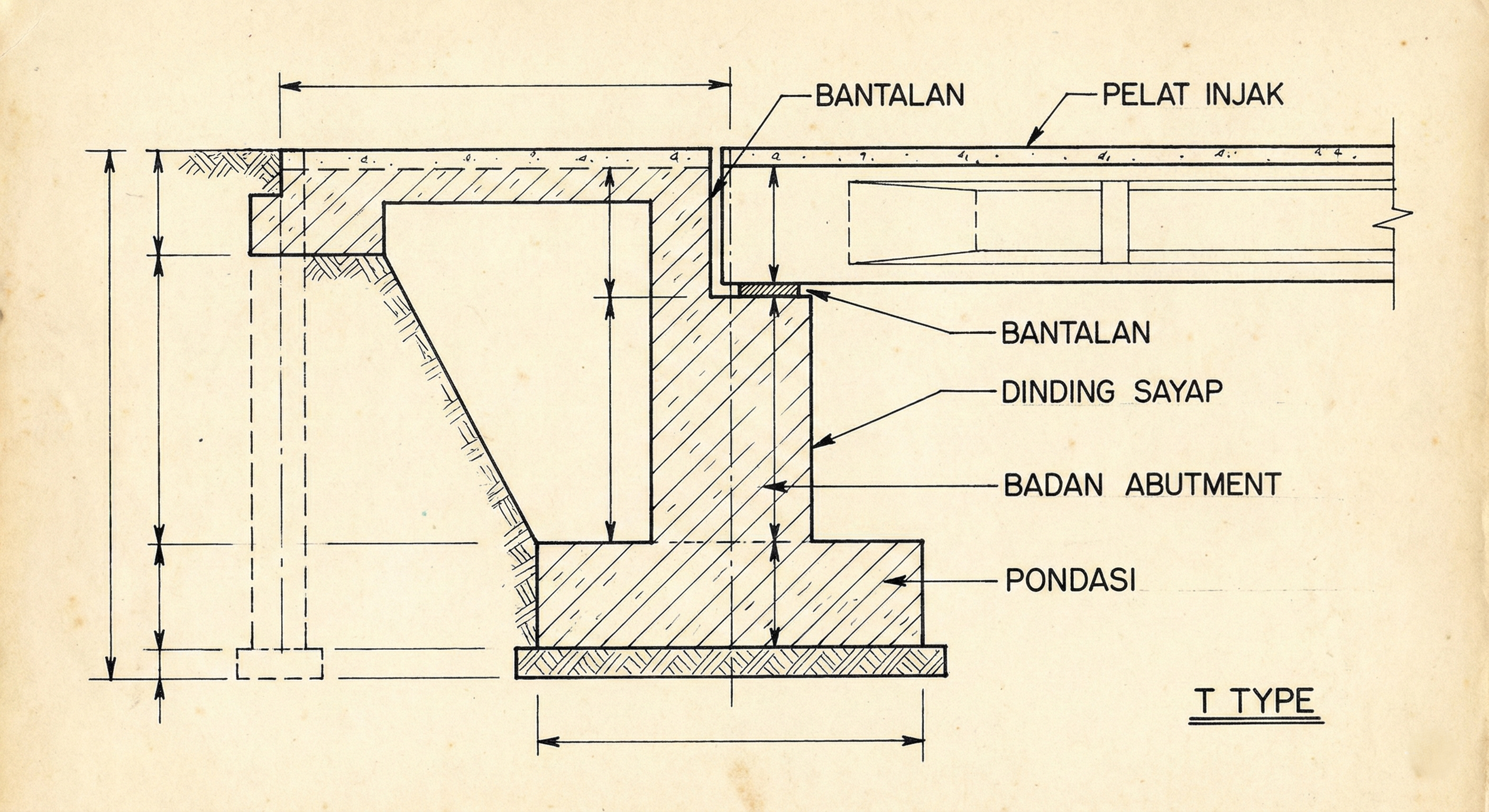

| Komponen | Deskripsi dan Fungsi Utama |
| Pondasi (Foundation) | Bagian terbawah yang mentransfer beban total jembatan ke lapisan tanah keras atau batuan. Dapat berupa pondasi dangkal atau pondasi dalam (tiang pancang, bor pile). |
| Badan Abutment (Body/Stem) | Bagian vertikal utama yang menahan tekanan tanah dan mendukung bantalan (bearing) serta superstruktur jembatan. |
| Bantalan (Bearing) | Diletakkan di atas badan abutment, berfungsi sebagai perantara antara badan abutment dan gelagar jembatan. Memungkinkan sedikit pergerakan (ekspansi/kontraksi) akibat perubahan suhu atau beban. |
| Dinding Sayap (Wing Walls) | Perpanjangan lateral dari badan abutment yang berfungsi menahan timbunan tanah dari samping dan mencegah erosi. Panjangnya bervariasi tergantung kondisi lapangan. |
| Dinding Kembali (Backwall atau Bridge Seat) | Dinding vertikal pendek yang terletak di belakang gelagar dan di depan timbunan, berfungsi menahan timbunan agar tidak langsung bersentuhan dengan bantalan. |
| Pelat Injak (Approach Slab) | Pelat beton yang diletakkan di atas timbunan jalan dan berlabuh ke abutment, berfungsi mengurangi penurunan (settlement) yang tidak merata antara timbunan jalan dan jembatan. |
Jenis-Jenis Abutment Jembatan
Pemilihan jenis abutment sangat bergantung pada panjang bentangan jembatan, kondisi tanah, ketinggian struktur, dan pertimbangan ekonomi. Berikut adalah beberapa jenis umum:

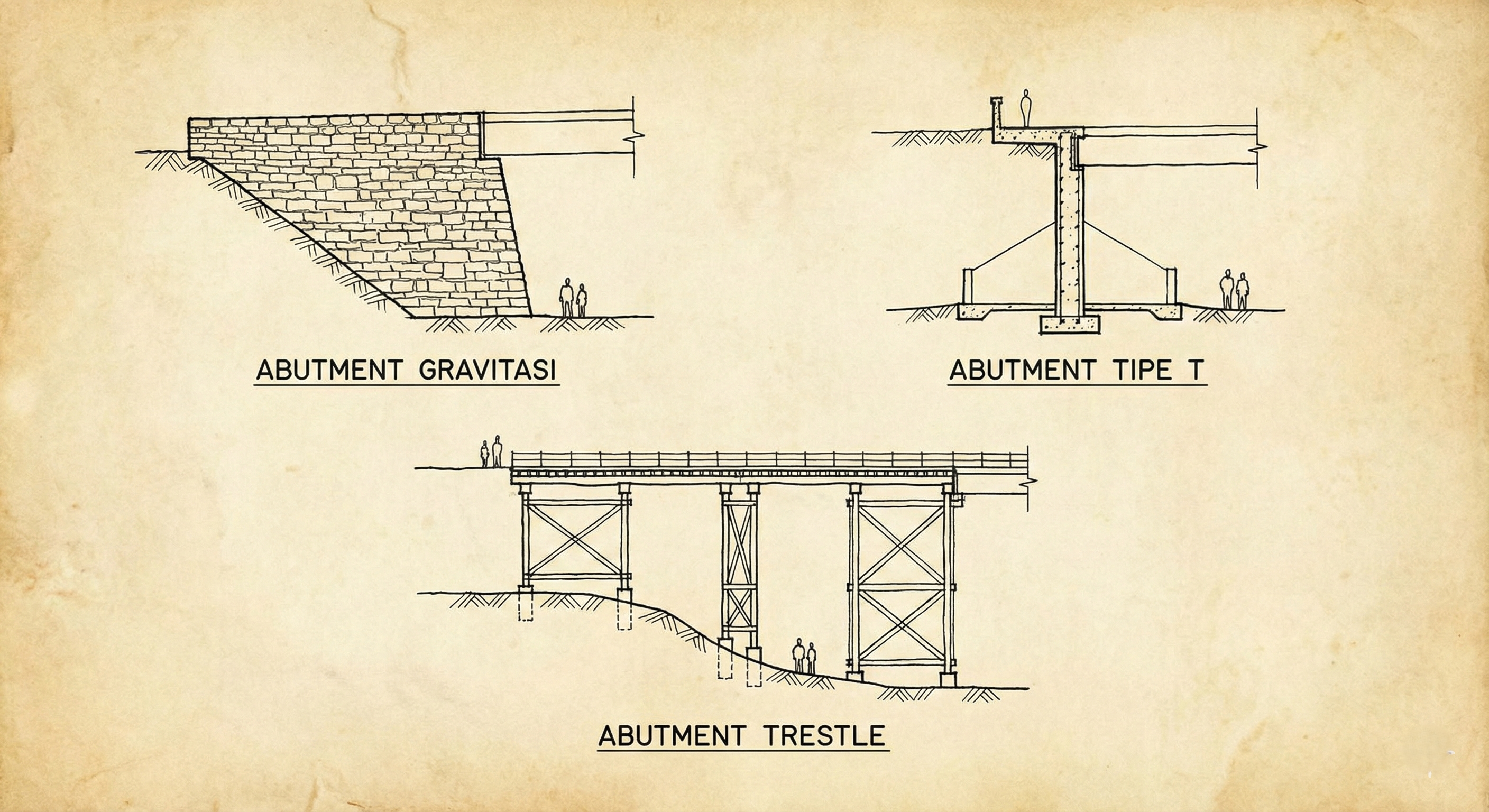

1. Abutment Gravitasi (Gravity Abutment)
- Mengandalkan berat massanya sendiri (beton bertulang padat) untuk menahan tekanan lateral tanah.
- Biasanya digunakan untuk jembatan pendek dengan ketinggian abutment yang relatif rendah.
2. Abutment Tipe T (T-Type Abutment)
- Memiliki badan utama dan dinding sayap yang berfungsi seperti penampang huruf ‘T’ jika dilihat dari atas.
- Lebih ekonomis daripada tipe gravitasi untuk ketinggian yang lebih besar karena penggunaan material yang lebih efisien.
3. Abutment Tipe U (U-Type Abutment)
- Memiliki dua dinding sayap yang sejajar, membentuk bentuk ‘U’ di sekitar timbunan jalan.
- Cocok untuk situasi di mana lebar timbunan jalan harus dikelola dengan ketat.
4. Abutment Trestle (Trestle Abutment)
- Menggunakan tiang-tiang (piles) atau kolom yang didukung oleh balok topi (cap beam) untuk menopang gelagar.
- Tekanan tanah di belakang diizinkan untuk melewati celah-celah antar tiang, sehingga cocok untuk tanah yang lunak atau struktur yang memerlukan fleksibilitas.
Pertanyaan Umum (FAQ)
1. Apa perbedaan utama antara Abutment dan Pilar (Pier)?

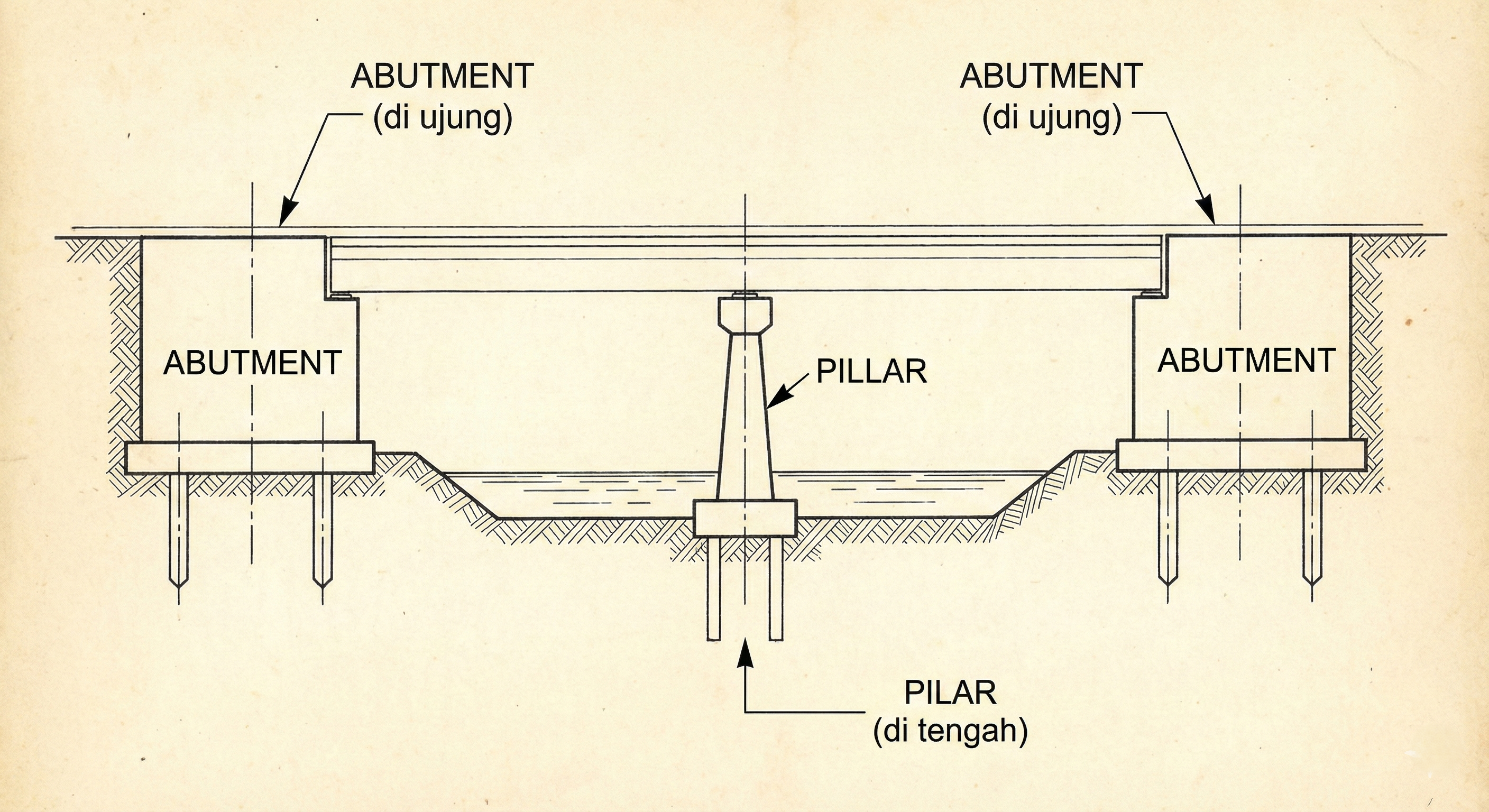

Pilar (Pier) adalah struktur pendukung yang berada di antara dua bentangan jembatan (di tengah aliran sungai, lembah, dll.) dan berfungsi menopang bentangan jembatan berikutnya. Abutment adalah struktur pendukung yang berada di ujung jembatan dan menghubungkan jembatan dengan daratan atau timbunan jalan.
2. Mengapa Abutment Jembatan harus dipantau secara berkala?
Abutment adalah bagian yang paling rentan terhadap tekanan dan erosi tanah. Pergerakan atau penurunan (settlement) pada timbunan jalan atau erosi pada dinding sayap dapat mengancam kestabilan seluruh jembatan. Pemantauan memastikan stabilitas lateral dan vertikal tetap terjaga.
3. Apa yang dimaksud dengan Scour dalam konteks Abutment?
Scour adalah penggerusan atau erosi material pondasi di sekitar abutment (terutama yang berada di dekat sungai atau air) akibat aliran air yang deras. Scour dapat melemahkan pondasi dan berpotensi menyebabkan kegagalan struktural.
Rekomendasi Khusus
Bagi para insinyur sipil, kontraktor, atau mahasiswa teknik yang sedang merencanakan atau mengerjakan proyek jembatan, pemilihan material dan komponen Abutment yang tepat sangat krusial. Berikut beberapa rekomendasi barang atau topik terkait yang mungkin Anda cari:
- Bantalan Jembatan (Bridge Bearings): Carilah produsen bantalan elastomer atau pot bearing berkualitas tinggi yang menjamin fleksibilitas dan durabilitas jembatan terhadap ekspansi termal dan getaran.
- Material Beton Kinerja Tinggi: Pertimbangkan penggunaan campuran beton dengan kekuatan tekan tinggi dan permeabilitas rendah (rasio air/semen rendah) untuk meningkatkan umur layanan dan ketahanan abutment terhadap kondisi lingkungan yang keras.
- Tiang Pancang (Piles) dan Alat Bor: Pahami spesifikasi tiang pancang yang sesuai dengan kondisi geoteknik lokasi (misalnya, tiang baja H, precast concrete piles) dan alat bor yang efisien untuk pemasangannya.
- Geotekstil dan Geogrid: Pelajari aplikasi material geoteknik di belakang abutment untuk memperkuat timbunan tanah, meningkatkan drainase, dan mengurangi tekanan lateral pada dinding abutment.
Kesimpulan
Abutment jembatan adalah pahlawan tanpa tanda jasa dalam rekayasa sipil. Ia bukan hanya tiang penyangga, melainkan sebuah struktur kompleks yang menjamin transfer beban yang aman dan stabil dari jembatan ke daratan, sekaligus berfungsi sebagai dinding penahan yang krusial. Pemahaman mendalam tentang komponen dan fungsinya sangat penting bagi siapa pun yang terlibat dalam perencanaan, desain, atau pemeliharaan infrastruktur jembatan.
