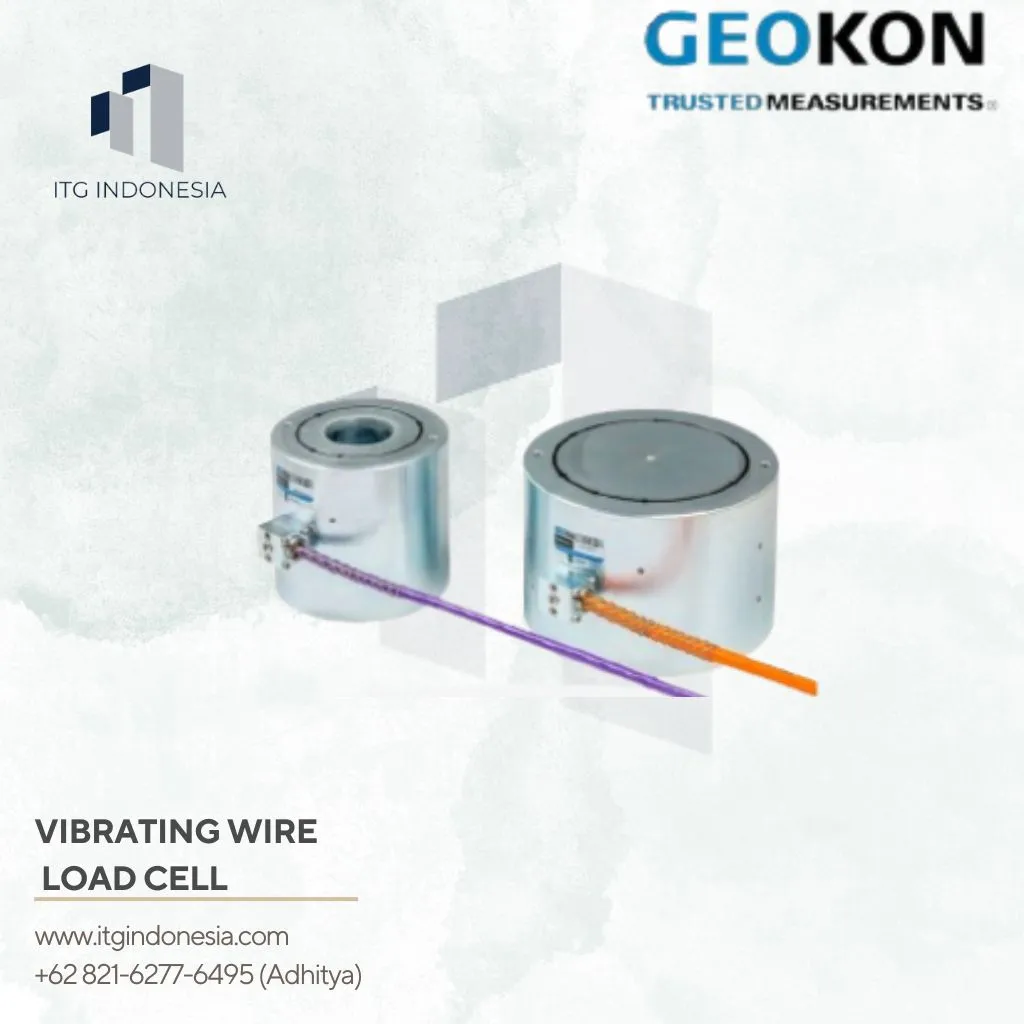

Vibrating Wire Load Cell Geokon Model 4900
Mengapa Vibrating Wire Load Cell Geokon Model 4900 Penting dalam Monitoring Struktur?
Monitoring beban merupakan salah satu aspek penting dalam proyek geoteknik dan konstruksi. Selama proses pembangunan maupun masa operasional, perubahan gaya yang bekerja pada elemen struktur dapat memengaruhi stabilitas dan keamanan suatu proyek. Beban yang meningkat secara tidak terduga berpotensi menyebabkan deformasi, penurunan performa struktur, hingga kegagalan konstruksi apabila tidak terdeteksi sejak dini.
Untuk mengurangi risiko tersebut, para insinyur menerapkan sistem monitoring yang mampu mengukur perubahan gaya secara akurat dan berkelanjutan. Data hasil pengukuran membantu mengevaluasi perilaku struktur terhadap beban kerja, tekanan tanah, maupun perubahan kondisi lingkungan sehingga keputusan teknis dapat diambil berdasarkan informasi yang valid.
Salah satu instrumen yang banyak digunakan untuk kebutuhan tersebut adalah Vibrating Wire Load Cell Geokon Model 4900. Instrumen ini dirancang untuk mengukur gaya tekan (compressive load) pada berbagai elemen struktural seperti ground anchor, rock bolt, tieback, strut, steel support, hingga sistem penyangga pada proyek bawah tanah. Dengan teknologi Vibrating Wire, load cell ini mampu menghasilkan data yang stabil, memiliki akurasi tinggi, dan tetap andal untuk monitoring jangka panjang.
Selain memberikan hasil pengukuran yang konsisten, Vibrating Wire Load Cell Geokon Model 4900 memiliki konstruksi baja berkekuatan tinggi yang dirancang untuk bekerja pada lingkungan proyek yang berat. Instrumen ini juga kompatibel dengan berbagai perangkat pembaca maupun data logger sehingga dapat digunakan untuk monitoring manual maupun otomatis. Oleh karena itu, load cell ini menjadi salah satu solusi yang banyak diterapkan pada proyek bendungan, terowongan, tambang, pondasi, dinding penahan tanah, serta berbagai infrastruktur lainnya.
Apa Itu Vibrating Wire Load Cell Geokon Model 4900?
Vibrating Wire Load Cell Geokon Model 4900 merupakan instrumen geoteknik yang digunakan untuk mengukur gaya tekan pada elemen struktur. Instrumen ini bekerja menggunakan sensor Vibrating Wire, yaitu teknologi yang mengubah perubahan gaya menjadi perubahan frekuensi getaran kawat di dalam sensor. Nilai frekuensi tersebut kemudian dikonversi menjadi besaran beban yang dapat dianalisis oleh insinyur.
Load cell ini dirancang dengan beberapa sensor yang ditempatkan secara merata di dalam badan instrumen sehingga distribusi beban dapat diukur secara lebih akurat. Selain sensor utama, instrumen juga dilengkapi thermistor internal untuk memantau temperatur sehingga hasil pengukuran dapat dikompensasi terhadap perubahan suhu apabila diperlukan.
Karena menggunakan teknologi Vibrating Wire, Vibrating Wire Load Cell Geokon Model 4900 memiliki ketahanan yang sangat baik terhadap gangguan listrik (electrical noise), stabilitas jangka panjang, serta kemampuan bekerja pada lingkungan dengan kelembapan tinggi maupun kondisi lapangan yang berat. Karakteristik tersebut menjadikannya pilihan yang tepat untuk sistem monitoring geoteknik dan struktural yang membutuhkan akurasi tinggi dalam jangka waktu yang lama.
Mengapa Vibrating Wire Load Cell Geokon Model 4900 Menjadi Pilihan untuk Monitoring Beban?
Dalam proyek geoteknik dan konstruksi, perubahan beban yang terjadi pada elemen struktur sering kali berlangsung secara bertahap. Walaupun perubahan tersebut tidak terlihat secara langsung, akumulasi gaya yang terus meningkat dapat memengaruhi stabilitas struktur apabila tidak dipantau dengan baik. Oleh karena itu, penggunaan load cell yang mampu memberikan data secara akurat menjadi kebutuhan penting pada berbagai proyek infrastruktur.
Vibrating Wire Load Cell Geokon Model 4900 dirancang untuk memenuhi kebutuhan tersebut melalui teknologi Vibrating Wire yang telah digunakan secara luas dalam sistem monitoring geoteknik di berbagai negara. Teknologi ini menghasilkan pembacaan yang stabil, memiliki sensitivitas tinggi, serta mampu mempertahankan akurasi meskipun digunakan dalam jangka waktu yang lama.
Selain akurasi pengukuran, instrumen ini juga memiliki konstruksi baja berkekuatan tinggi yang dirancang untuk menahan beban besar tanpa mengurangi performa sensor. Setiap load cell menggunakan beberapa sensor Vibrating Wire yang diposisikan secara simetris sehingga distribusi beban dapat terukur secara lebih merata. Dengan desain tersebut, hasil monitoring menjadi lebih representatif terhadap kondisi sebenarnya di lapangan.
Keunggulan lainnya adalah kemampuan instrumen untuk bekerja pada lingkungan dengan kelembapan tinggi, getaran, maupun gangguan elektromagnetik. Hal ini menjadikan Vibrating Wire Load Cell Geokon Model 4900 sebagai pilihan yang tepat untuk monitoring jangka panjang pada proyek bendungan, terowongan, tambang, pondasi, hingga dinding penahan tanah.

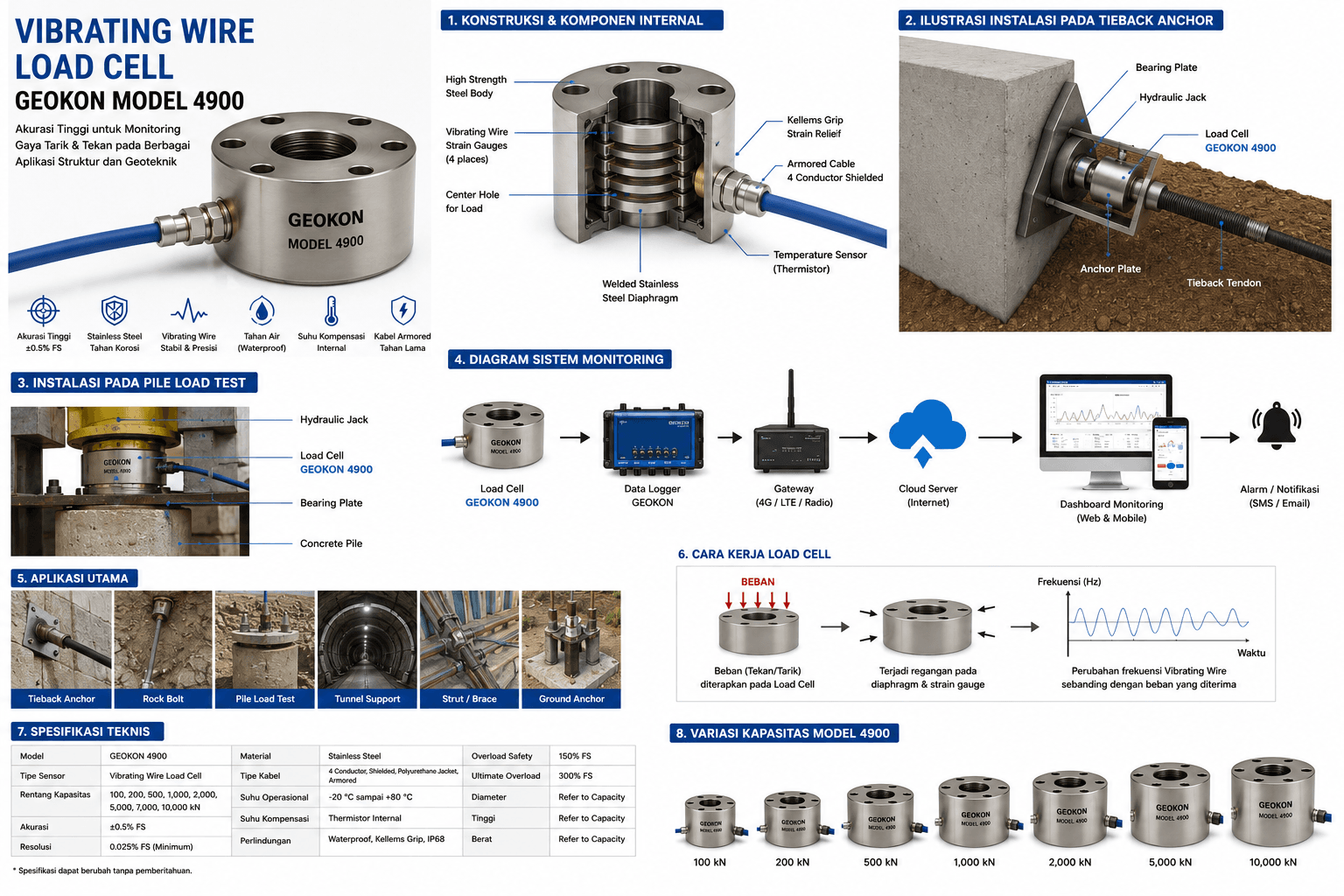

Cara Kerja Vibrating Wire Load Cell Geokon Model 4900
Vibrating Wire Load Cell Geokon Model 4900 bekerja berdasarkan perubahan frekuensi getaran kawat akibat gaya tekan yang diterima oleh load cell. Ketika beban diberikan pada instrumen, badan load cell akan mengalami deformasi elastis dalam batas desainnya. Perubahan tersebut memengaruhi tegangan kawat Vibrating Wire sehingga frekuensi resonansinya berubah.
Perangkat pembaca (readout) atau data logger kemudian mengukur perubahan frekuensi tersebut dan mengubahnya menjadi nilai gaya atau beban berdasarkan faktor kalibrasi yang telah ditentukan oleh pabrikan. Metode ini menghasilkan data yang sangat stabil serta memiliki tingkat resolusi yang tinggi sehingga cocok digunakan untuk monitoring jangka panjang.
Selain sensor utama, instrumen juga dilengkapi thermistor internal untuk mengukur temperatur. Informasi suhu membantu proses kompensasi temperatur apabila diperlukan sehingga hasil pengukuran tetap akurat meskipun terjadi perubahan kondisi lingkungan.
Karena menggunakan teknologi frekuensi, Vibrating Wire Load Cell Geokon Model 4900 memiliki ketahanan yang sangat baik terhadap gangguan listrik (electrical noise). Karakteristik tersebut menjadikan instrumen ini ideal untuk sistem monitoring otomatis yang menggunakan data logger maupun sistem akuisisi data secara real-time.
Spesifikasi Vibrating Wire Load Cell Geokon Model 4900
| Parameter | Spesifikasi |
|---|---|
| Model | Geokon Model 4900 |
| Jenis Sensor | Vibrating Wire Load Cell |
| Material | High Strength Stainless Steel |
| Kapasitas Beban | 230 kN hingga 11.300 kN (tergantung model) |
| Akurasi | ±0,25% Full Scale |
| Resolusi | 0,025% Full Scale |
| Sensor Suhu | Thermistor Internal |
| Jumlah Sensor | 3 atau 6 Vibrating Wire Gauge |
| Output | Frekuensi Vibrating Wire |
| Kompatibilitas | Geokon Readout dan Data Logger |
| Aplikasi | Ground Anchor, Rock Bolt, Strut, Tieback, Steel Support |
Spesifikasi dapat berbeda sesuai tipe dan kapasitas load cell yang dipilih.
Keunggulan Vibrating Wire Load Cell Geokon Model 4900
Vibrating Wire Load Cell Geokon Model 4900 memiliki berbagai keunggulan yang mendukung kebutuhan monitoring beban pada proyek geoteknik maupun struktur sipil.
- Menggunakan teknologi Vibrating Wire dengan stabilitas tinggi.
- Akurasi dan resolusi pengukuran yang sangat baik.
- Material baja tahan karat berkekuatan tinggi.
- Tersedia dalam berbagai kapasitas beban sesuai kebutuhan proyek.
- Memiliki beberapa sensor untuk distribusi beban yang lebih merata.
- Dilengkapi thermistor internal untuk monitoring temperatur.
- Tahan terhadap kelembapan dan gangguan elektromagnetik.
- Kompatibel dengan berbagai readout dan data logger Geokon.
- Cocok untuk monitoring jangka panjang pada lingkungan yang berat.
Aplikasi Vibrating Wire Load Cell Geokon Model 4900
Vibrating Wire Load Cell Geokon Model 4900 digunakan pada berbagai proyek yang memerlukan pemantauan gaya tekan secara kontinu.
| Jenis Proyek | Fungsi Monitoring |
|---|---|
| Ground Anchor | Mengukur gaya tarik anchor |
| Tieback Wall | Monitoring beban sistem penahan tanah |
| Rock Bolt | Memantau gaya pada baut batuan |
| Strut Excavation | Mengukur beban penyangga galian |
| Tunnel Support | Monitoring gaya pada struktur terowongan |
| Bendungan | Evaluasi distribusi beban struktur |
| Pondasi | Monitoring transfer beban pondasi |
| Tambang | Pemantauan sistem penyangga bawah tanah |
Tips Instalasi Vibrating Wire Load Cell Geokon Model 4900
Agar hasil pengukuran tetap akurat, Vibrating Wire Load Cell Geokon Model 4900 harus dipasang pada permukaan yang rata dan sejajar dengan arah pembebanan. Permukaan kontak yang tidak rata dapat menyebabkan distribusi beban menjadi tidak merata sehingga memengaruhi hasil pembacaan.
Sebelum proses monitoring dimulai, lakukan pembacaan awal (baseline reading) sebagai data referensi. Selain itu, lindungi kabel sensor selama proses instalasi agar tidak mengalami kerusakan akibat tekanan mekanis maupun aktivitas konstruksi. Apabila sistem menggunakan data logger, pastikan konfigurasi kanal dan faktor kalibrasi telah sesuai dengan spesifikasi instrumen.
FAQ Vibrating Wire Load Cell Geokon Model 4900
Apa fungsi Vibrating Wire Load Cell Geokon Model 4900?
Instrumen ini digunakan untuk mengukur gaya tekan pada ground anchor, rock bolt, tieback, strut, dan berbagai elemen struktur lainnya guna mendukung monitoring geoteknik.
Mengapa menggunakan teknologi Vibrating Wire?
Teknologi Vibrating Wire menghasilkan pengukuran yang stabil, akurat, serta tahan terhadap gangguan listrik sehingga cocok untuk monitoring jangka panjang.
Apakah instrumen ini dapat digunakan dengan data logger?
Ya. Vibrating Wire Load Cell Geokon Model 4900 kompatibel dengan berbagai perangkat pembaca dan data logger Geokon untuk monitoring manual maupun otomatis.
Pada proyek apa saja load cell ini digunakan?
Instrumen ini banyak digunakan pada bendungan, terowongan, tambang, pondasi, retaining wall, ground anchor, hingga berbagai proyek infrastruktur yang membutuhkan monitoring beban.
Kesimpulan Vibrating Wire Load Cell Geokon Model 4900
Vibrating Wire Load Cell Geokon Model 4900 merupakan solusi andal untuk mengukur dan memantau gaya tekan pada berbagai elemen struktur geoteknik maupun sipil. Dengan teknologi Vibrating Wire, konstruksi baja berkekuatan tinggi, serta kemampuan menghasilkan data yang stabil dalam jangka panjang, instrumen ini membantu insinyur mengevaluasi perubahan beban secara akurat.
Melalui sistem monitoring yang tepat, potensi perubahan distribusi beban dapat diketahui lebih awal sehingga tindakan korektif dapat dilakukan sebelum memengaruhi stabilitas struktur. Oleh karena itu, Vibrating Wire Load Cell Geokon Model 4900 menjadi pilihan yang tepat untuk mendukung keselamatan, keandalan, dan keberlanjutan berbagai proyek konstruksi dan geoteknik.
