Dalam rekayasa geoteknik, Inclinometer adalah instrumen vital untuk memantau deformasi lateral tanah. Akurasi data yang dihasilkan alat ini sangat bergantung pada kualitas instalasi casing (pipa pelindung). Oleh karena itu, penting untuk memahami Prosedur Grouting Pipa Inclinometer yang benar.
Tantangan terbesar dalam instalasi inclinometer adalah Spiral Error—sebuah kondisi di mana alur panduan di dalam pipa mengalami rotasi atau puntiran. Artikel ini akan mengupas tuntas apa itu Spiral Error dan bagaimana prosedur grouting (pengisian celah) yang benar untuk menjamin integritas data pemantauan.
Dalam artikel ini, kita akan membahas lebih lanjut mengenai Prosedur Grouting Pipa Inclinometer dan bagaimana penerapannya dalam mengatasi masalah yang sering muncul.
Memahami Mekanisme Spiral Error

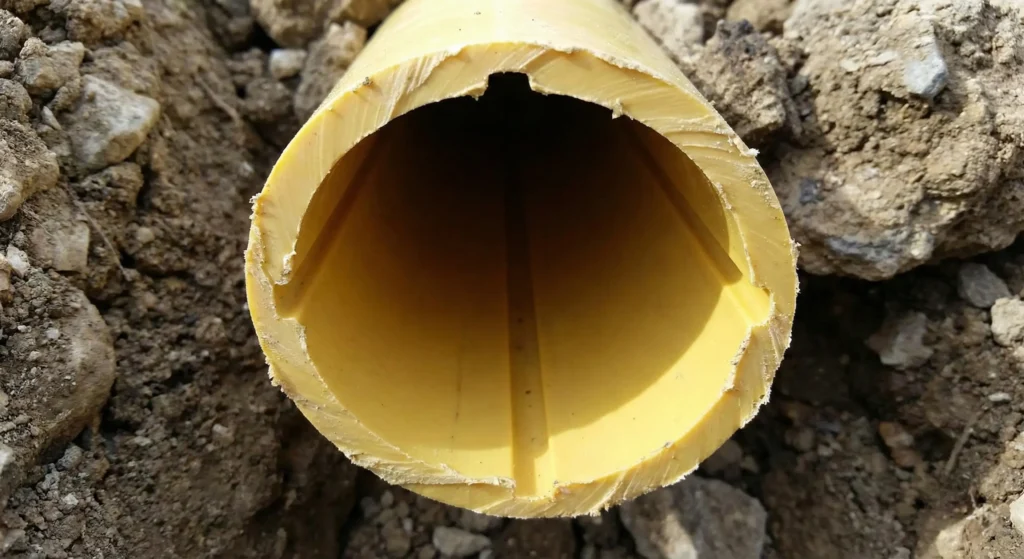

Casing inclinometer dirancang dengan empat alur internal (grooves) yang berfungsi sebagai rel bagi probe sensor saat pengambilan data.
Spiral Error terjadi ketika alur pipa ini terpelintir secara aksial selama proses pemasangan. Jika ini terjadi, orientasi sensor akan berubah seiring kedalaman, menghasilkan data arah pergerakan tanah yang bias. Kesalahan interpretasi ini bisa berakibat fatal pada analisis stabilitas lereng atau galian. Penyebab utamanya seringkali bermuara pada teknik instalasi dan grouting yang kurang presisi.
Prosedur Grouting Pipa Inclinometer
Berikut adalah langkah-langkah teknis untuk memitigasi risiko puntiran pipa dan memastikan data yang akurat:
1. Persiapan Lubang Bor (Borehole Preparation)

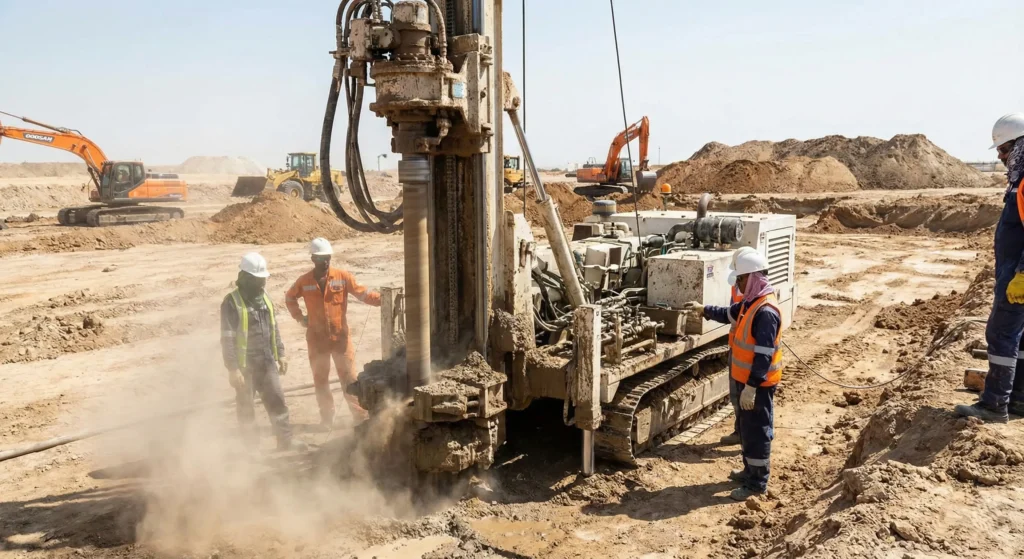

Kualitas lubang bor adalah fondasi utama. Lubang harus dibor sedatar mungkin secara vertikal. Dinding lubang bor yang tidak rata atau bergelombang akan memberikan tekanan lateral pada casing, memaksanya membengkok atau memuntir.
- Penting: Lakukan pembersihan total (flushing) sebelum memasukkan pipa. Pastikan dasar lubang bebas dari sedimen atau kerikil yang dapat mengganjal posisi pipa.
2. Presisi Sambungan Pipa (Casing Assembly)

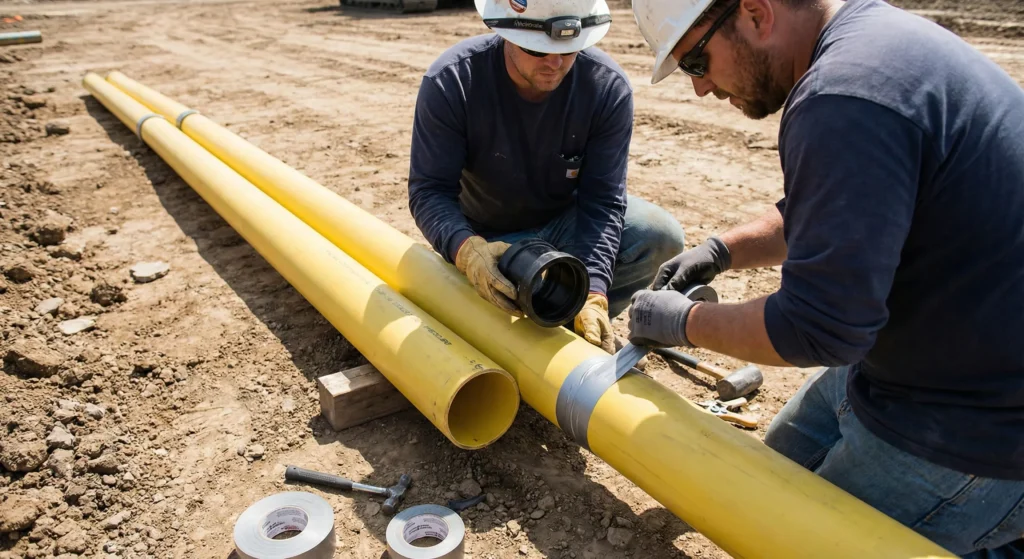

Pipa inclinometer umumnya dipasang per segmen (biasanya panjang 3 meter). Saat menyambung antar segmen, kesejajaran alur (groove alignment) adalah harga mati.
- Teknik: Gunakan alignment tool saat merakit. Kunci sambungan dengan paku keling (rivets) dan sealing tape untuk mencegah kebocoran. Hindari memutar paksa pipa saat menyambung karena dapat menimbulkan tegangan sisa yang memicu puntiran saat terkena tekanan grout.
3. Formulasi Campuran Grout (Mix Design)
Banyak praktisi keliru dengan menggunakan campuran semen murni yang terlalu keras. Fungsi grout pada inclinometer adalah sebagai backfill pengisi celah, bukan struktur penahan beban.
- Konsistensi: Grout harus memiliki kekerasan yang setara dengan tanah di sekitarnya agar pipa dapat bergerak fleksibel mengikuti deformasi tanah.

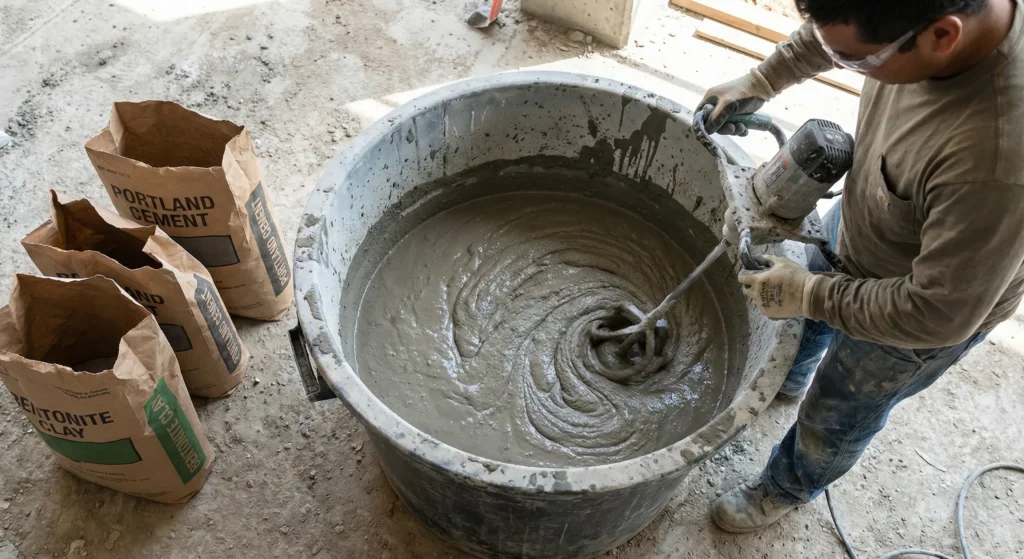

- Resep: Gunakan campuran Semen, Air, dan Bentonite. Bentonite berfungsi melunakkan campuran agar menyerupai karakteristik tanah liat setelah mengeras.
4. Mengatasi Gaya Angkat (Buoyancy Control)
Casing inclinometer adalah pipa plastik berongga yang sangat ringan. Saat cairan grout dimasukkan ke dalam lubang bor (di sisi luar pipa), pipa akan mengalami gaya apung (uplift pressure) yang kuat. Jika pipa terdorong naik, sambungan bisa tertekan dan memuntir.
- Solusi Wajib: Isi penuh bagian dalam pipa inclinometer dengan air bersih sebagai pemberat (ballast) sebelum proses grouting dimulai. Air ini akan menahan pipa agar tetap duduk stabil di dasar lubang.
5. Teknik Injeksi dengan Pipa Tremie
Menuang adonan grout langsung dari permukaan adalah kesalahan fatal (disebut gravity grouting tanpa tremie). Hal ini menyebabkan segregasi material dan distribusi tekanan yang tidak merata.

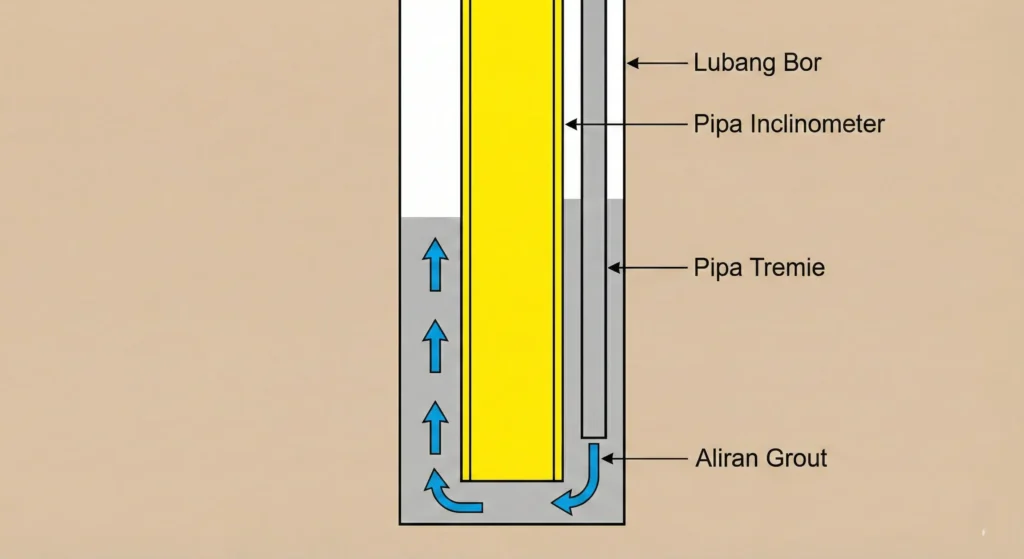

- Metode Tremie: Gunakan selang atau pipa kecil (tremie) yang dimasukkan hingga ke dasar lubang (di celah annulus antara tanah dan casing).
- Proses: Pompa grout dari bawah ke atas. Saat cairan grout naik mengisi lubang, tarik pipa tremie perlahan namun pastikan ujungnya tetap terendam dalam cairan grout. Ini mencegah terjebaknya udara (air pockets) dan menjaga tekanan hidrostatis tetap seimbang di sekeliling pipa.
6. Grouting Bertahap (Stage Grouting)
Untuk lubang bor yang dalam (>30 meter), hindari melakukan grouting sekaligus dalam satu waktu. Tekanan hidrostatis yang ekstrem dan panas hidrasi dari semen dalam volume besar dapat melunakkan pipa plastik, menyebabkannya penyok atau melintir.

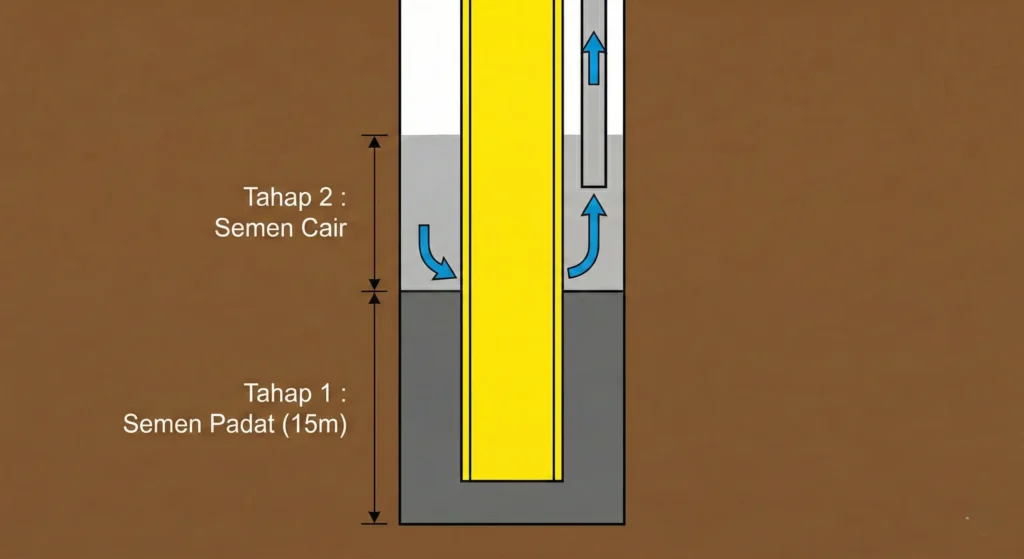

- Strategi: Lakukan pengecoran per tahap (misalnya setiap 10-15 meter). Berikan jeda waktu agar lapisan bawah agak mengeras (setting) sebelum melanjutkan lapisan di atasnya.
7. Validasi Akhir

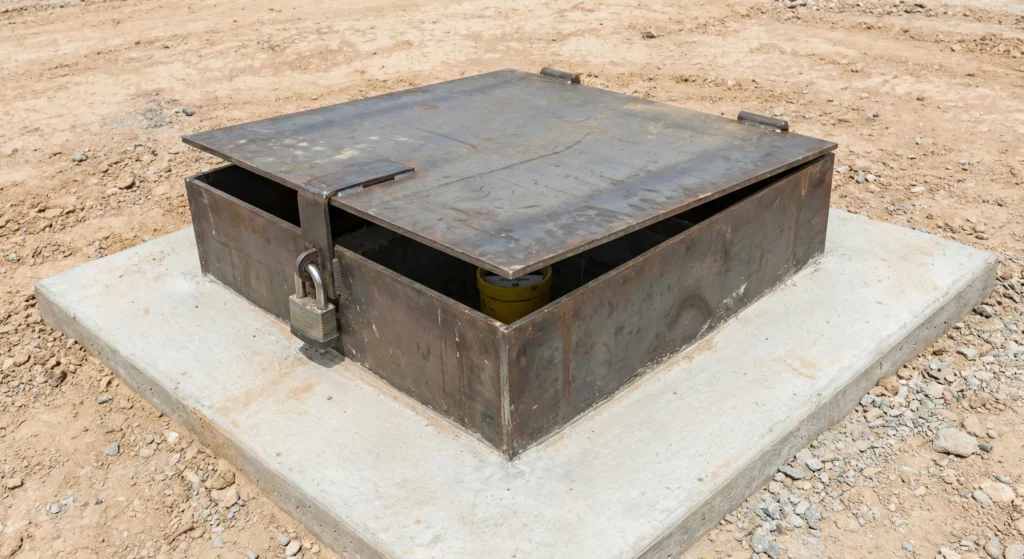

Setelah grout mengeras total (±24 jam), lakukan inspeksi visual untuk memastikan alur pipa tetap lurus dari atas ke bawah. Jangan lupa memasang tutup pelindung (protective cover) yang dapat dikunci di permukaan tanah untuk keamanan instrumen.
Kesimpulan
Mencegah Spiral Error bukan tentang kecanggihan alat, melainkan kedisiplinan prosedur. Kombinasi antara lubang bor yang bersih, penggunaan pemberat air (ballast), komposisi bentonite yang tepat, dan teknik tremie adalah kunci utama mendapatkan data pergerakan tanah yang valid. Ingat, dalam geoteknik, data yang tidak akurat jauh lebih berbahaya daripada tidak memiliki data sama sekali.
