Ultrasonic Pulse Velocity Tester (UPV Test) – A1410 PULSAR
Jika anda berminat untuk membeli alat Ultrasonic Pulse Velocity Tester (UPV Test) – A1410 PULSAR yang disediakan oleh ITG Indonesia, silahkan anda langsung hubungi kami melalui :
PT. Instrumentasi Geoteknik Indonesia
Deskripsi
Alat uji kecepatan pulsa ultrasonik atau UPV Test yang ringkas, ergonomis, dan mudah digenggam untuk menilai kualitas beton sesuai dengan standar internasional yang berlaku.

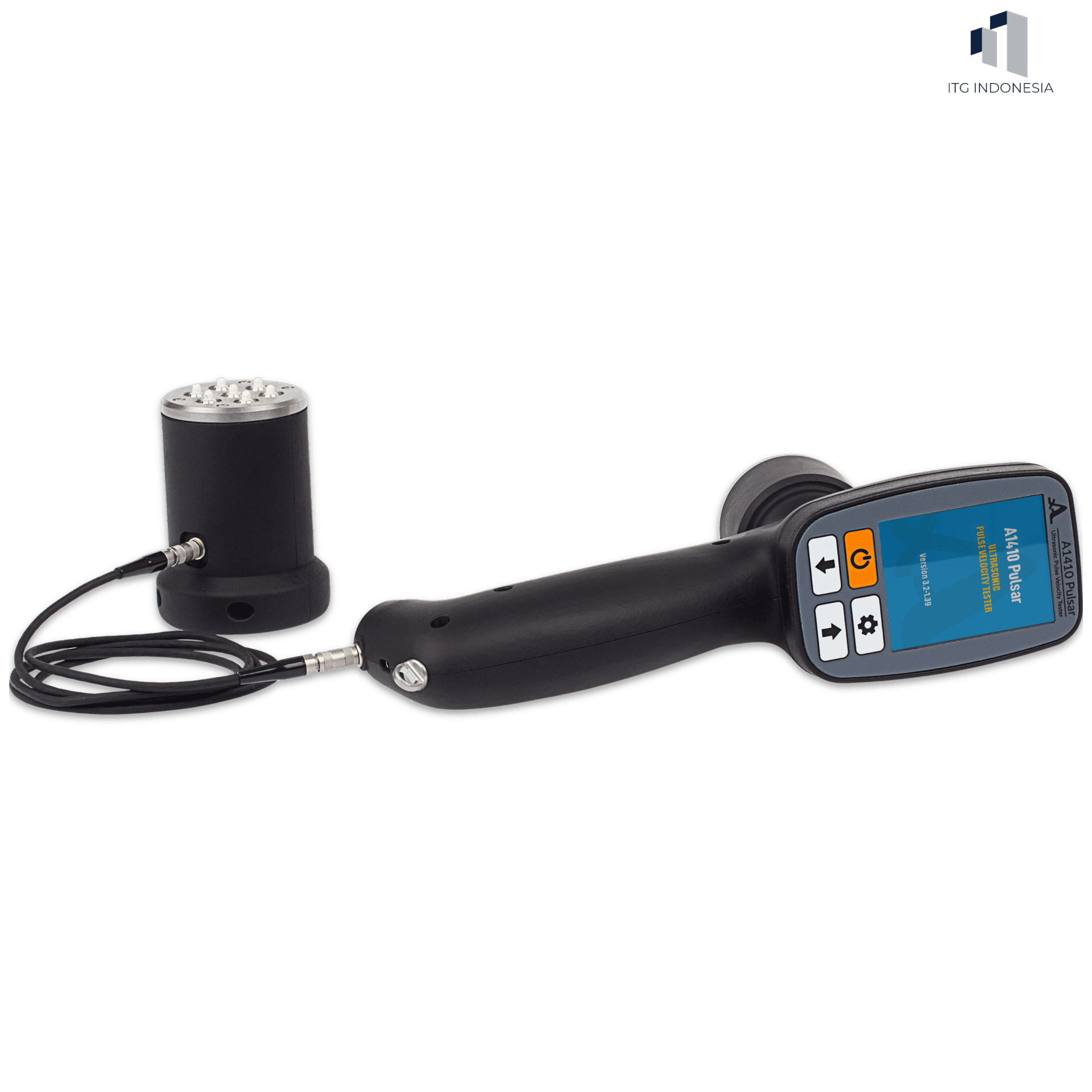

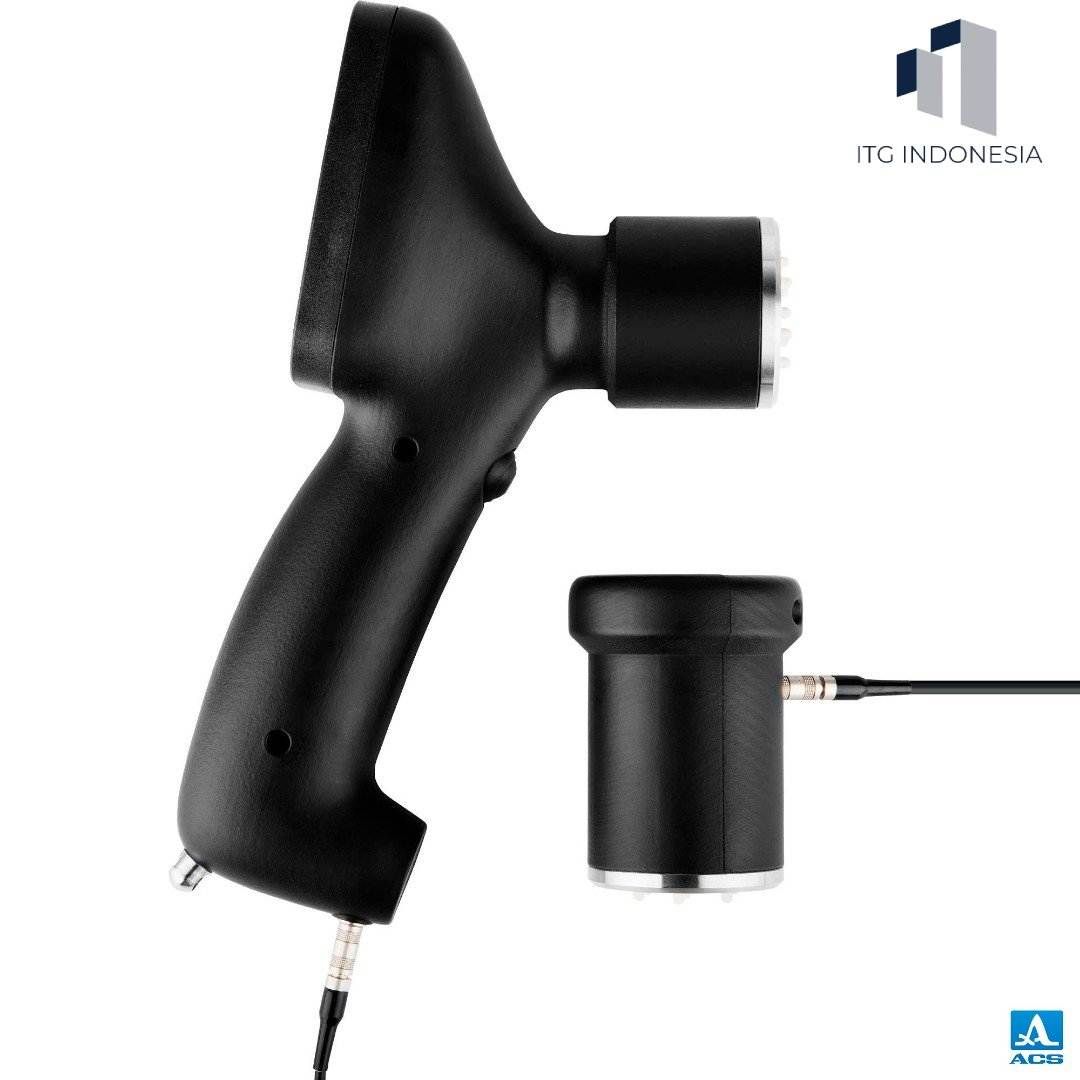

Instrumen ini terbuat dari plastik ringan yang tahan benturan dan menggunakan dua array transduser dry-point-contact untuk transmisi hingga 2 meter pada beton. Ujung transduser berbahan keramik tahan aus dan tidak terpengaruh oleh kondisi permukaan, sehingga memungkinkan pengoperasian yang nyaman dan andal di lapangan tanpa perlu persiapan khusus. Dengan demikian, tidak diperlukan gel kopling untuk menguji permukaan objek.
Perangkat ini dilengkapi dengan memori non-volatile yang mampu menyimpan hingga 50.000 pengukuran (dengan fitur pengelompokan data) serta port USB untuk mentransfer data hasil pengukuran ke PC eksternal.
Spesifikasi
| Type of ultrasonic transducers | Undamped DPC transducers |
|---|---|

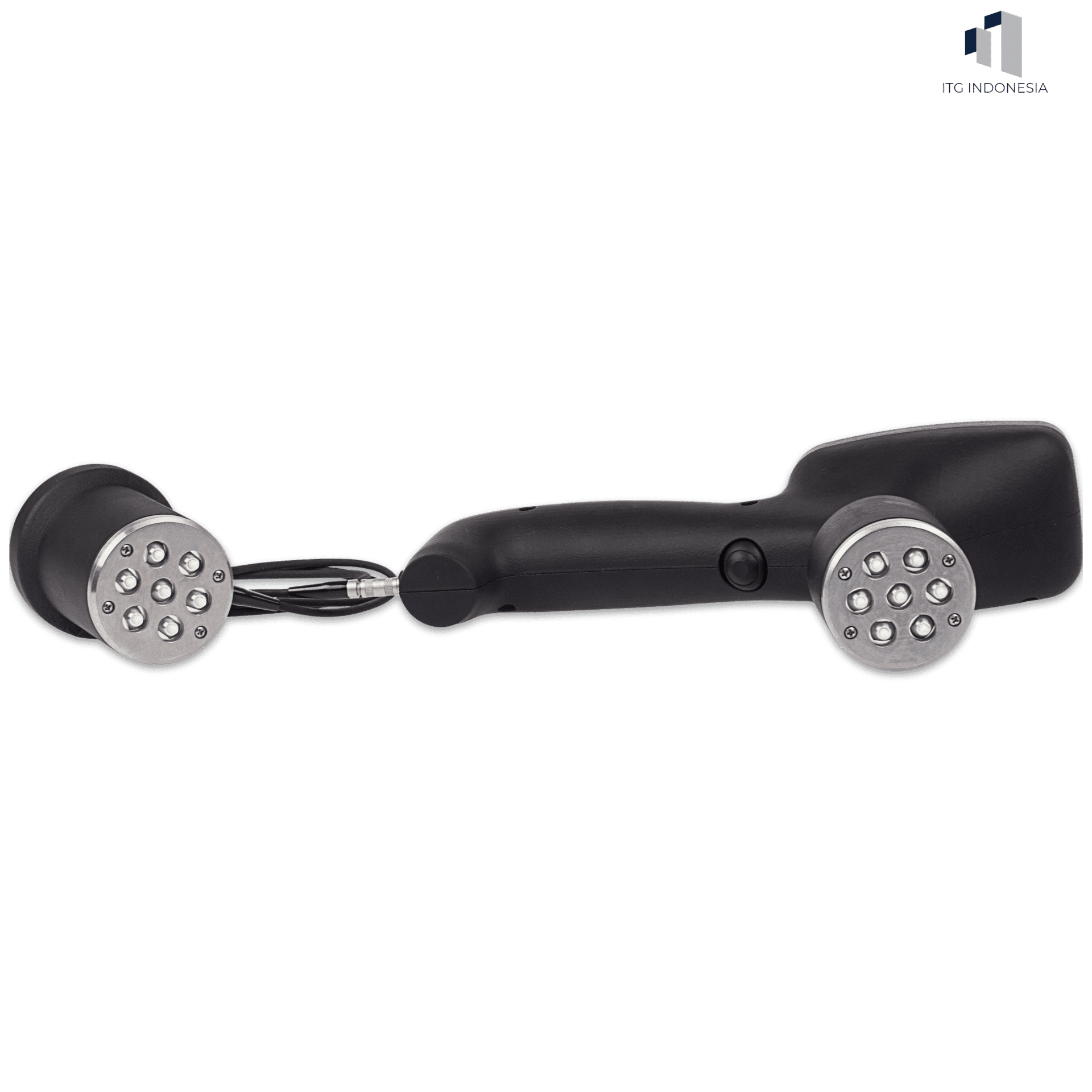

| Transducer configuration | Array of 7 x DPC transducers, daisy wheel pattern |
| Operating frequency, kHz | 50 |
| Set delay range, µs | 0 to 20 |
| Adjustable range of the base size, mm | 50 to 2500 |
| Automatic Gain Control (AGC) | switchable |
| Maximum thickness of the inspection object, m | 2.5 |
| Indication resolution of the propagation time of ultrasonic waves, µs | 0.1 |
| Indication resolution of the propagation velocity of ultrasonic waves, m/s | 10 |
| Measurement range of the sound velocity, m/s | 1.000 to 15.000 |
| Measurement range of sound propagation time, μs | 0,1 to 10.000 |
| Rated supply voltage, V | 3.3 |
| Operation time with battery, not less than, hours | 16 |
| Display | 2,8”, 320×240 pixel |
| Overall dimensions of the electronic unit, mm., max. | 230×125×65 |
| Weight of the electronic unit, gr., max. | 420 |
| Mean time between failures, hours | 18,000 |
| Regular service life, years | 5 |
Aplikasi

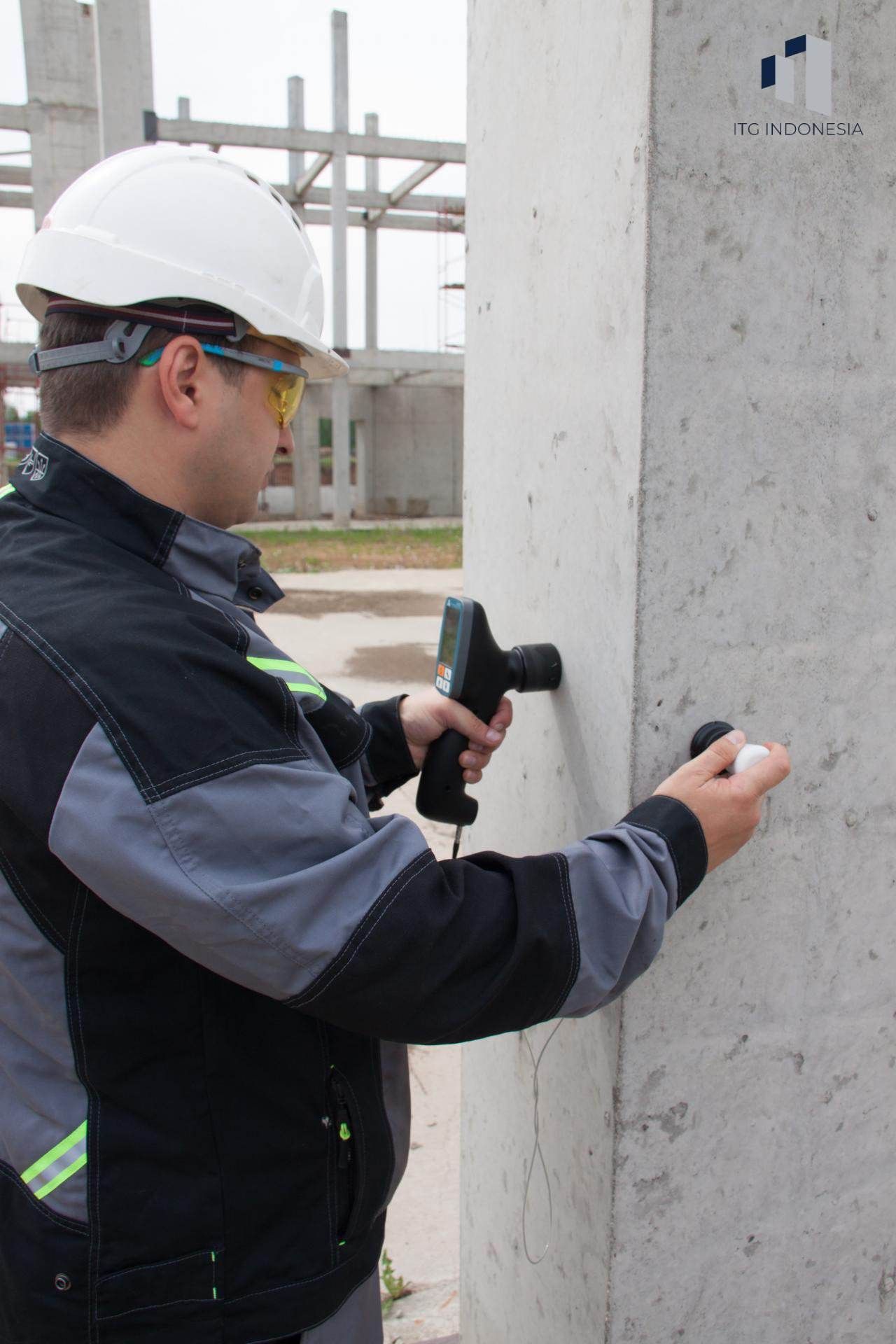

Alat ini cocok untuk evaluasi kekuatan tekan beton. Penilaian dilakukan berdasarkan korelasi kecepatan gelombang ultrasonik longitudinal dalam beton dengan sifat mekaniknya. Pengukuran dilakukan dengan transmisi melalui objek uji menggunakan dua array transduser.
Beberapa area aplikasi lebih lanjut dari A1410 PULSAR meliputi:
- Evaluasi kemampuan daya dukung tulangan beton dan tiang.
- Evaluasi porositas dan retakan pada beton.
- Evaluasi anisotropi pada bahan komposit.
- Evaluasi penuaan beton.
A1410 PULSAR memenuhi standar internasional berikut:
- DIN EN 12504 4
- BS 1881: Part 203: 1986
- ASTM C597 16
- IS 516 (Part 5/Sec 1): 2018

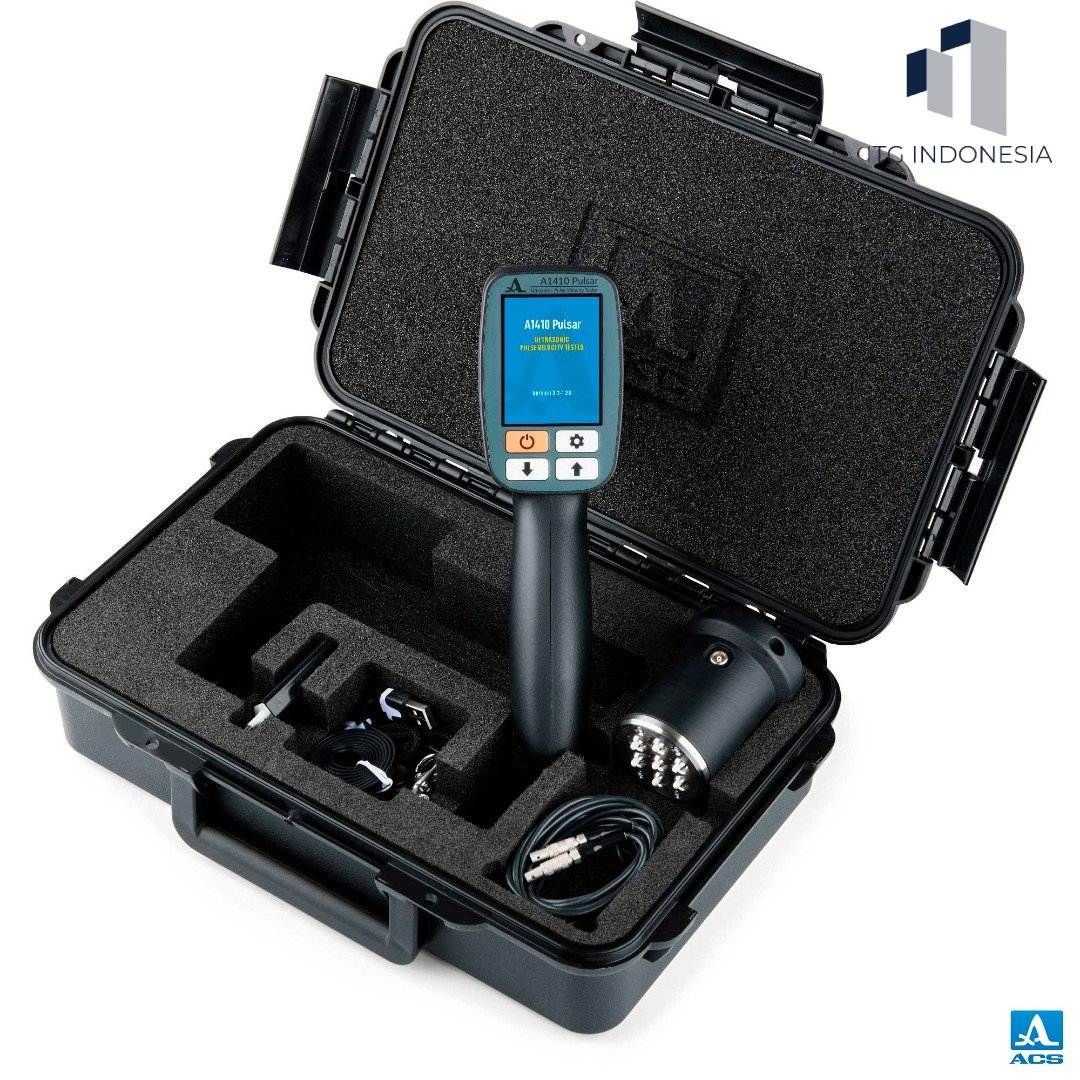

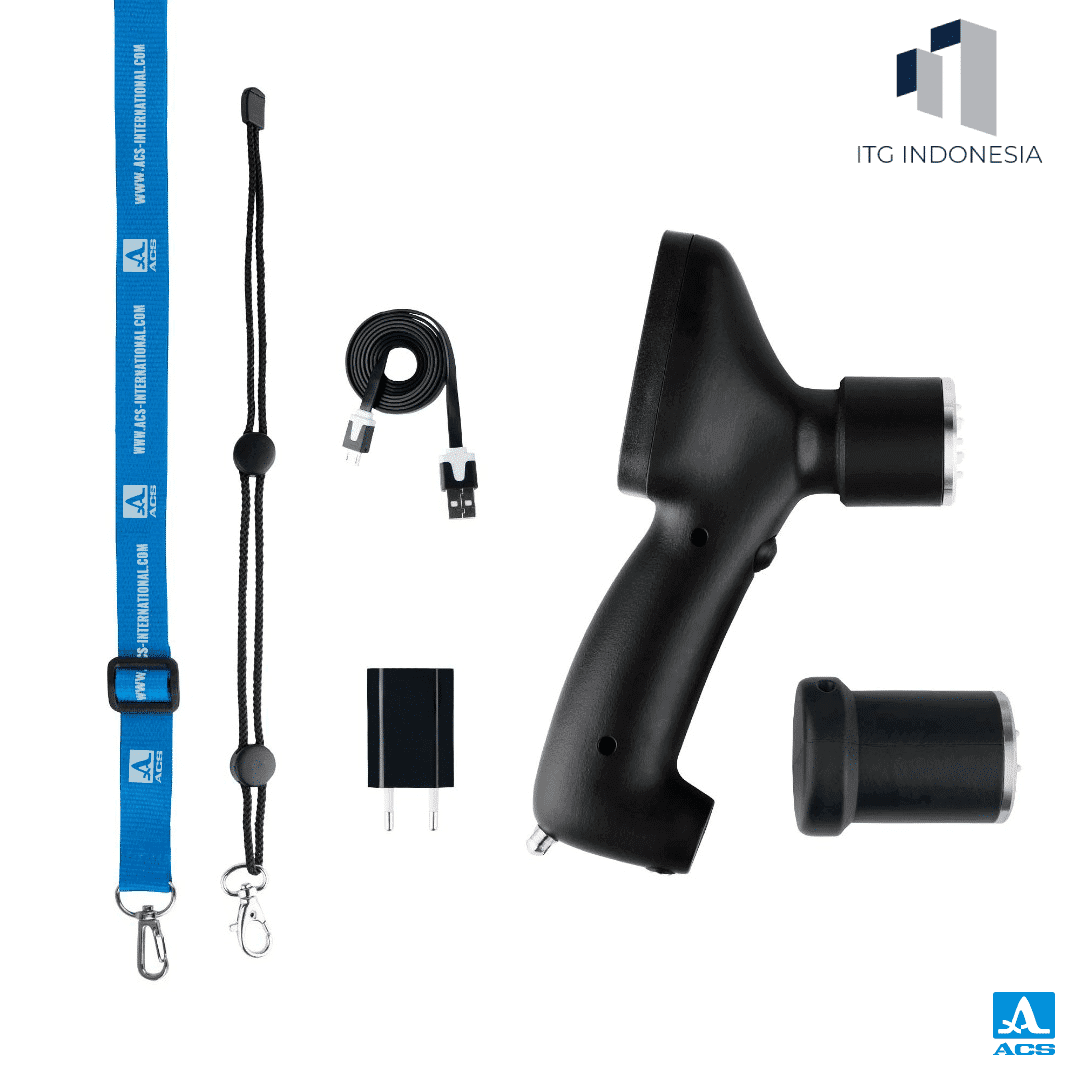

Delivery Kit
| Name | Quantity, pcs. |
| Electronic unit of the Ultrasonic pulse velocity tester A1410 Pulsar | 1 |
| Antenna array M1001 0.05A0D25PL | 1 |
| LEMO-LEMO single cable 3 m | 1 |
| Adapter 220 V – USB | 1 |
| Cable USB A – Micro B | 1 |
| Test sample | 1 |
| Hard case | 1 |
| Warranty certificate | 1 |
| Operation Manual | 1 |
