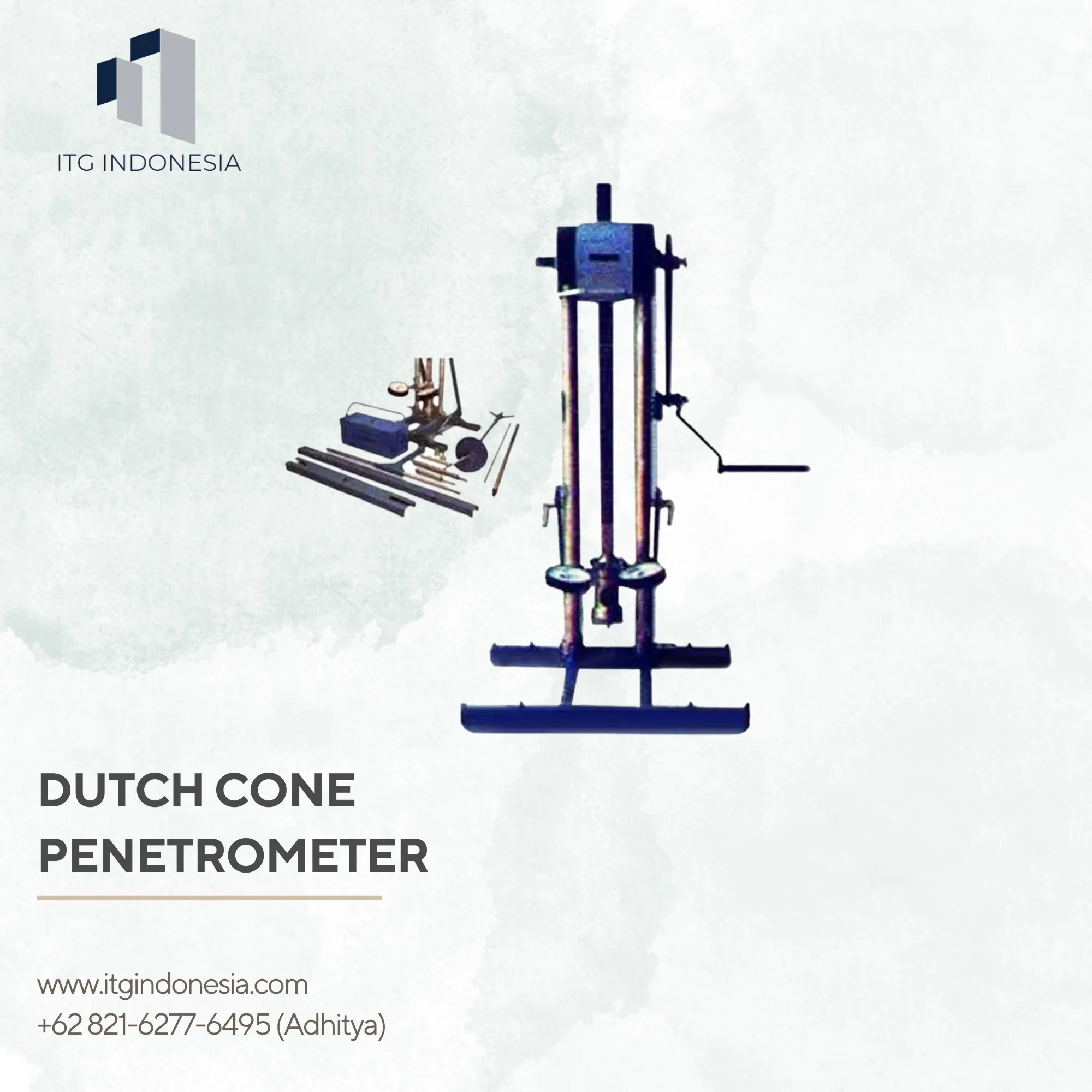

Dutch Cone Penetrometer
Jika Anda berminat untuk membeli Dutch Cone Penetrometer yang disediakan oleh PT Global Intan Teknindo, silakan langsung hubungi kami melalui:
PT. Global Intan Teknindo
Deskripsi
Penggunaan Dutch Cone Penetrometer sangat krusial. Alat uji penetrasi konus (sondir) ini mengukur nilai perlawanan konus (cone resistance $q_c$) dan hambatan lekat (sleeve friction $f_s$) secara kontinu. Selain itu, perangkat ini dirancang khusus untuk memetakan konsistensi tanah, tingkat kepadatan, serta letak lapisan tanah keras (bearing stratum). Namun, kesalahan mengidentifikasi daya dukung tanah dapat memicu penurunan fondasi yang tidak merata (differential settlement) dan keruntuhan struktur bangunan. Oleh karena itu, Anda membutuhkan unit Dutch Cone Penetrometer berspesifikasi tinggi dengan stang penetrasi dan manometer terkalibrasi akurat. Pemantauan profil kekuatan tanah secara detail menjaga keamanan perencanaan fondasi dangkal maupun fondasi dalam. Dengan demikian, risiko kegagalan fungsi konstruksi bangunan dapat diantisipasi secara efektif.
Para insinyur geoteknik dan teknisi investigasi tanah memerlukan instrumen uji lapangan yang bekerja secara konsisten dan andal. Paket alat tersebut harus memiliki rangka mesin sondir berkapasitas 2,5 ton atau 5 ton, manometer ganda (dual pressure gauge), pipa penetrasi inner-outer, serta bicones (Biconus Begemann). Kemudian, Anda bisa mengoperasikan unit Dutch Cone Penetrometer ini di lokasi proyek gedung bertingkat, jembatan, jalan tol, maupun dermaga. Langkah praktis ini membantu Anda menentukan profil perlapisan tanah dan kapasitas dukung izin fondasi tiang secara presisi. Pilihlah alat instrumentasi geoteknik serta peralatan survei tanah tepercaya dari penyedia berpengalaman. Sebab, keberlanjutan dan keselamatan struktur bangunan sangat bergantung pada keabsahan data penyelidikan tanah insitu.
Produk Dutch Cone Penetrometer adalah pilihan terbaik Anda. Alat ini dirancang sesuai standar pengujian internasional ASTM D3441 dan SNI 2827:2008 yang menjamin keabsahan hasil pengujian. Selain itu, seluruh rangka mesin dibuat dari baja struktural tebal dengan jangkar tanah (ground anchor) yang sangat kokoh untuk menahan gaya reaksi penekanan. Komponen hidrolik dan piston oli disematkan secara terpadu untuk memastikan transmisi gaya dari stang ke manometer berjalan tanpa hambatan. Dengan demikian, keandalan hasil evaluasi daya dukung tanah menggunakan alat sondir ini akan selalu terjaga prima setiap saat.
Keunggulan Dutch Cone Penetrometer untuk Penyelidikan Geoteknik
Mekanisme kerja alat Dutch Cone Penetrometer ini sangat praktis bagi teknisi geoteknik di lapangan. Rangka mesin dijangkarkan ke dalam tanah, lalu Biconus diputar dan ditekan menggunakan sistem hidrolik engkol manual atau bermotor. Selain itu, penekanan dilakukan secara bertahap setiap kedalaman 20 cm untuk membaca perlawanan ujung konus dan gesekan selimut. Alat Dutch Cone Penetrometer bekerja secara optimal untuk mentransmisikan tekanan tanah melalui oli hidrolik ke dial manometer. Oleh karena itu, Anda dapat mencatat besarnya tekanan konus ($q_c$) dan total hambatan ($q_t$) secara langsung di lokasi proyek. Kemudian, data interval tersebut dihitung untuk mendapatkan grafik hambatan pelekat total (total friction) dan rasio gesekan (friction ratio).
Sistem pengujian insitu ini mendukung evaluasi profil tanah secara efisien tanpa memerlukan pengambilan sampel tanah terganggu ke laboratorium. Namun, pembersihan ulir stang dan pengisian oli hidrolik yang bebas dari gelembung udara merupakan langkah krusial untuk menjaga akurasi pembacaan. Pengambilan data daya dukung pada unit Dutch Cone Penetrometer dapat dipadukan dengan data pemboran Hand Bor atau Standard Penetration Test (SPT). Dengan demikian, interpretasi jenis tanah lempung, lanau, atau pasir dapat dilakukan secara komprehensif. Jika Anda memiliki pertanyaan mengenai metode operasional instrumen ini, segera hubungi tim teknis kami. Kami siap memandu Anda merancang sistem investigasi tanah insitu yang sesuai dengan standar spesifikasi teknis.
Konstruksi Kokoh, Tahan Lama, dan Stabilitas Tinggi
Sebab digunakan secara intensif di lokasi proyek outdoor yang penuh lumpur dan beban tekan tinggi, instrumen Dutch Cone Penetrometer mengaplikasikan material berkualitas tinggi. Batang penekan (inner and outer rods) terbuat dari baja paduan dipanaskan (heat-treated alloy steel) agar tidak mudah bengkok saat menembus lapisan tanah keras. Selain itu, unit manometer dilindungi oleh kotak pelindung khusus untuk mencegah kerusakan akibat benturan fisik selama pengangkutan. Desain fisik yang sangat stabil dan sistem penjangkaran spiral yang kuat ini menjaga keselamatan operator selama proses penekanan. Oleh karena itu, Anda tidak perlu khawatir akan risiko penurunan kinerja alat akibat kondisi medan yang ekstrem.
Sebagai kesimpulan, alat Dutch Cone Penetrometer merupakan pilihan investasi cerdas untuk menjamin keamanan dan kelancaran proyek investigasi tanah Anda. Perangkat ini memberikan jaminan keandalan data daya dukung tanah demi kelancaran proyek gedung, jembatan, pelabuhan, maupun fondasi infrastruktur. Dapatkan produk orisinal ini sekarang dengan jaminan pasokan resmi dari itgindonesia. Oleh sebab itu, hubungi kami hari ini untuk memperoleh penawaran harga terbaik.
Spesifikasi
| Parameter Spesifikasi | Detail Deskripsi Teknis |
|---|---|
| Model Produk | Dutch Cone Penetrometer (Sondir Manual / Engine) Series |
| Standar Acuan Pengujian | ASTM D3441 / SNI 2827:2008 |
| Kapasitas Penekanan Maksimum | 2.5 Ton (25 kN) Standar / 5 Ton (50 kN) Heavy-Duty Option |
| Sistem Penekanan (Drive Mechanism) | Dongkrak Hidrolik Engkol Manual / Motor Bensin (Engine Motorized) |
| Spesifikasi Manometer (Dual Gauge) | Manometer Rendah 0 – 60 kg/cm² & Manometer Tinggi 0 – 250 kg/cm² (Terkalibrasi) |
| Stang Sondir (Inner & Outer Rods) | Panjang 1.0 Meter per batang (Diameter Outer 36 mm, Inner 16 mm, Baja Heat-Treated) |
| Mata Konus (Penetrometer Tip) | Biconus Begemann Type (Luas penampang konus 10 cm², sudut 60°, luas selimut 150 cm²) |
| Sistem Penjangkaran (Anchoring) | 4 Buah Jangkar Spiral (Spiral Anchors) lengkap dengan Kunci Pemutar & Beam Clamps |
| Aksesoris Pelengkap | Piston Hidrolik, Pipa Ekstensi, Minyak Hidrolik, Kunci Pipa, & Box Manometer Tahan Benturan |
Fitur
- Sesuai Standar ASTM D3441 & SNI: Menjamin keakuratan data perlawanan konus dan gesekan selimut sesuai baku mutu geoteknik.
- Sistem Dual Manometer High Precision: Pembacaan ganda skala rendah dan tinggi memberikan akurasi maksimal baik pada tanah sangat lunak maupun tanah keras.
- Biconus Begemann Tahan Aus: Terbuat dari baja paduan tinggi yang tahan terhadap gesekan tanah berpasir dan abrasi.
- Sistem Penjangkaran Anchor Spiral Kokoh: Memberikan gaya reaksi penahannya yang stabil di lapangan untuk mencegah terangkatnya mesin sondir saat penekanan.
- Rangka Baja Tugas Berat: Konstruksi mesin dibuat dari bahan baja tebal berlapis anti-karat untuk penggunaan jangka panjang di medan berat.
Aplikasi
- Penyelidikan Tanah Fondasi Gedung: Mengidentifikasi letak dan kedalaman lapisan tanah keras untuk perencanaan fondasi tiang pancang / bore pile.
- Evaluasi Kapasitas Daya Dukung Tanah: Menghitung nilai $q_c$ dan $f_s$ untuk estimasi daya dukung izin fondasi dangkal dan dalam.
- Pemetaan Perlapisan & Stratifikasi Tanah: Mengidentifikasi variasi ketebalan perlapisan tanah lunak, sedang, hingga sangat padat.
- Infrastruktur Jalan Raya & Jembatan: Menguji kelayakan tanah dasar (*subgrade*) di sepanjang trase jalan dan abutment jembatan.
- Proyek Pelabuhan & Reklamasi: Memeriksa tingkat kepadatan dan daya dukung tanah pada area penimbunan lahan (*reclamation area*).
