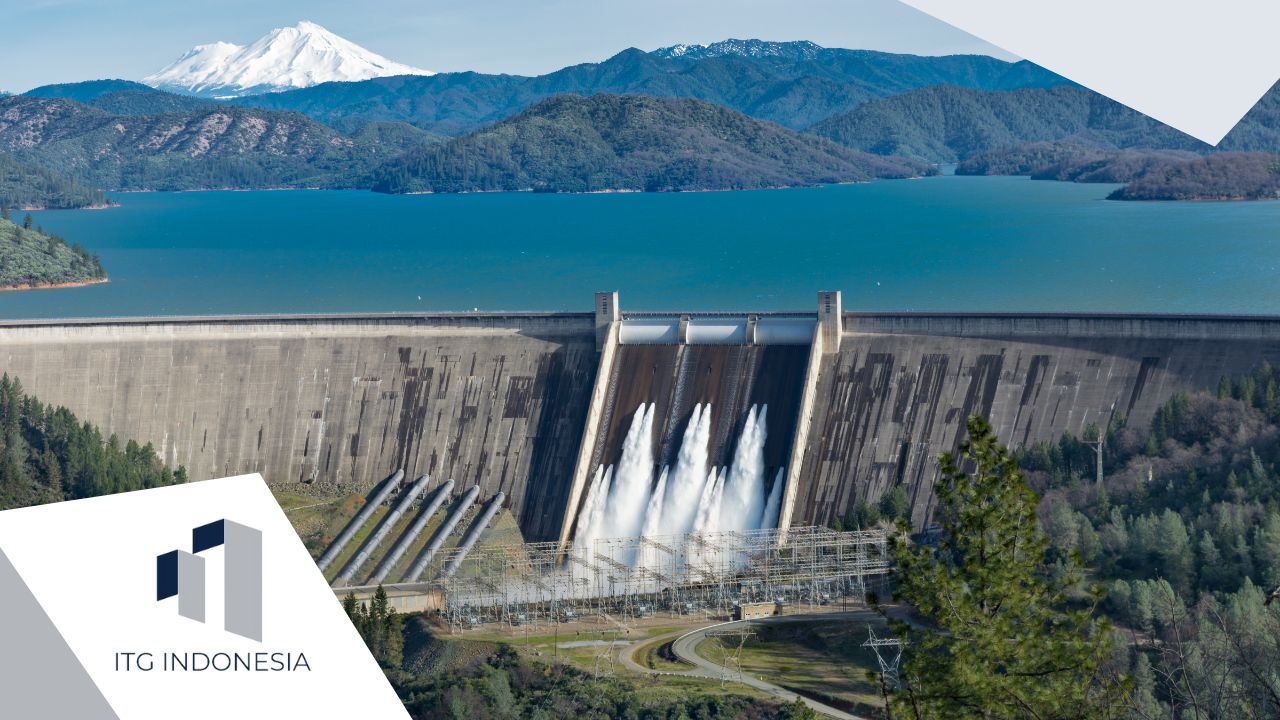

Keamanan bendungan menjadi salah satu prioritas dalam konstruksi dan rekayasa sipil. Dengan fungsi vital bendungan sebagai penyimpanan air, pengendali banjir, hingga pembangkit listrik, bendungan memerlukan sistem pemantauan yang cermat dan berkelanjutan.
Salah satu metode monitoring yang paling banyak digunakan untuk mengamati pergerakan tanah dan deformasi internal pada bendungan adalah dengan menggunakan inclinometer bendungan.
Inclinometer telah terbukti efektif dalam mendeteksi pergeseran horizontal tanah, baik pada struktur bendungan maupun di area sekitarnya. Dengan kata lain, inclinometer memberikan data real-time yang sangat penting untuk mencegah kegagalan struktur.
Apa Itu Inclinometer?
Inclinometer adalah instrumen geoteknik yang digunakan untuk mengukur perubahan kemiringan atau pergeseran lateral di dalam tanah atau struktur. Alat ini dipasang di dalam pipa casing vertikal atau miring yang telah ditanam ke dalam tanah atau di tubuh bendungan. Sensor inclinometer kemudian mencatat deviasi atau deformasi yang terjadi sepanjang kedalaman casing.
Secara umum, sistem inclinometer terdiri dari tiga komponen utama:
- Inclinometer Casing – Pipa khusus dengan alur internal berbentuk V yang memandu probe selama pengukuran.
- Inclinometer Probe – Alat pengukur yang berisi sensor akselerometer atau sensor MEMS untuk mendeteksi sudut kemiringan.
- Unit Pembaca dan Pencatat Data – Digunakan untuk membaca dan menyimpan data pengukuran dari probe.
Prinsip Kerja Inclinometer
Prinsip kerja inclinometer bendungan cukup sederhana namun sangat efektif. Probe dimasukkan ke dalam casing yang telah terpasang di lokasi pemantauan. Setelah sampai ke dasar casing, probe ditarik perlahan ke atas dan sensor akan merekam kemiringan relatif pada setiap kedalaman.
Data kemiringan ini kemudian diolah untuk mendapatkan nilai pergeseran horizontal kumulatif. Jika dilakukan secara berkala, hasil monitoring akan menunjukkan tren pergerakan tanah, termasuk letak bidang geser aktif (shear plane), yang sangat penting untuk mendeteksi potensi longsor atau deformasi internal bendungan.
Mengapa Monitoring Tanah Bendungan Itu Penting?
Bendungan yang dibangun di atas tanah berlapis dan bertekanan tinggi sangat rentan terhadap deformasi. Tekanan air pori yang tidak stabil, getaran akibat aktivitas seismik, serta proses konsolidasi tanah dapat memicu deformasi lateral dan vertikal yang berbahaya.
Jika deformasi tersebut tidak terdeteksi sejak dini, maka risikonya dapat mencakup:
- Retakan struktural pada bendungan
- Kegagalan slope (slope failure)
- Peningkatan tekanan air pori hingga menyebabkan piping
- Longsoran internal atau eksternal
Oleh karena itu, monitoring menggunakan inclinometer menjadi kebutuhan mendesak, bukan sekadar tambahan opsional.
Aplikasi Inclinometer Pada Bendungan
1. Monitoring Deformasi Tubuh Bendungan
Inclinometer ditempatkan pada tubuh bendungan untuk mengukur pergeseran lateral akibat tekanan air, sedimentasi, atau konsolidasi tanah. Pergerakan tubuh bendungan yang melebihi ambang batas bisa menjadi indikasi potensi kegagalan struktur.
2. Pemantauan Area Lereng Sekitar Bendungan
Lereng bendungan, terutama di sisi hilir, sangat rentan terhadap pelongsoran. Dengan memasang inclinometer di area ini, pergerakan tanah dapat dimonitor secara real-time untuk mencegah keruntuhan lereng yang bisa merusak struktur utama.
3. Deteksi Zona Potensi Longsor
Melalui analisis data deformasi dari inclinometer, para insinyur dapat mengidentifikasi lokasi bidang geser aktif yang menjadi jalur potensial terjadinya longsor internal. Ini sangat penting dalam perencanaan rehabilitasi atau penguatan struktur.
4. Verifikasi Desain Geoteknik
Selama dan setelah pembangunan bendungan, inclinometer digunakan untuk membandingkan hasil pengukuran aktual dengan prediksi desain. Ini membantu dalam validasi parameter geoteknik dan penyesuaian teknis jika diperlukan.
Keuntungan Penggunaan Inclinometer Bendungan
- Presisi Tinggi
Inclinometer mampu mendeteksi perubahan sekecil 0,01 mm, menjadikannya alat yang sangat akurat dalam mendeteksi deformasi tanah. - Monitoring Jangka Panjang
Data dapat direkam secara berkala dalam jangka panjang, memberikan pemahaman tren deformasi seiring waktu. - Mudah Dipasang dan Dioperasikan
Proses instalasi relatif cepat dan tidak memerlukan gangguan besar pada lingkungan sekitar. - Integrasi dengan Sistem Monitoring Lain
Dapat dikombinasikan dengan piezometer, extensometer, dan alat monitoring lainnya untuk mendapatkan gambaran geoteknik yang komprehensif.
Perkembangan Teknologi Inclinometer Bendungan
Saat ini, banyak produsen mulai mengembangkan sistem inclinometer bendungan berbasis wireless dan IoT. Sistem ini memungkinkan pengiriman data secara real-time ke pusat monitoring tanpa perlu pengambilan data manual di lapangan.
Selain itu, sensor MEMS (Micro Electro Mechanical System) yang lebih kecil, hemat energi, dan lebih tahan terhadap guncangan telah memperluas aplikasi inclinometer ke lokasi yang lebih sulit dijangkau.
RST Digital MEMS Inclinometer System Sebagai Inclinometer Bendungan Digital Terbaik
RST Digital MEMS Inclinometer System dirancang untuk mengukur dan memantau pergerakan lateral dan kemiringan pada struktur tanah dan bangunan seperti bendungan. Alat ini penting untuk memastikan stabilitas dan keamanan pada proyek-proyek konstruksi, terutama yang melibatkan lereng, tanah lunak, atau struktur besar seperti bendungan dan jembatan.
Kesimpulan
Penggunaan inclinometer bendungan merupakan langkah strategis untuk menjaga stabilitas dan keamanan struktur. Dengan kemampuan mendeteksi deformasi lateral secara presisi dan jangka panjang, inclinometer memungkinkan insinyur untuk merespons potensi bahaya sebelum terjadi kegagalan struktural.
