Pengujian Tanah Menggunakan Alat Sondir dan Load Test merupakan tahapan penting sebelum pembangunan gedung, jalan, jembatan, maupun infrastruktur lainnya. Pengujian sondir digunakan untuk mengetahui karakteristik lapisan tanah dan estimasi daya dukungnya, sedangkan load test berfungsi memastikan fondasi mampu menahan beban sesuai perencanaan. Dengan memahami kedua metode ini, pemilik proyek dapat meminimalkan risiko kegagalan fondasi, meningkatkan efisiensi konstruksi, serta memastikan keamanan bangunan dalam jangka panjang.
Apa Itu Pengujian Tanah Menggunakan Alat Sondir dan Load Test?
Pengujian Tanah Menggunakan Alat Sondir dan Load Test adalah dua metode investigasi geoteknik yang digunakan untuk memperoleh informasi mengenai kondisi tanah serta kemampuan fondasi dalam menahan beban. Kedua metode ini memiliki fungsi yang berbeda, tetapi saling melengkapi sehingga menjadi bagian penting dalam proses perencanaan dan pelaksanaan konstruksi.
Pada tahap awal proyek, pengujian tanah dilakukan untuk memahami karakteristik lapisan tanah di lokasi pembangunan. Informasi tersebut menjadi dasar bagi insinyur geoteknik dalam menentukan jenis fondasi, kedalaman pondasi, hingga estimasi daya dukung tanah. Setelah fondasi selesai dipasang, dilakukan load test untuk memastikan bahwa fondasi mampu bekerja sesuai kapasitas yang telah dirancang.
Tanpa investigasi geoteknik yang memadai, risiko penurunan tanah (settlement), retak struktur, bahkan kegagalan bangunan akan meningkat. Oleh karena itu, hampir seluruh proyek berskala menengah hingga besar menjadikan pengujian tanah sebagai salah satu tahapan wajib sebelum konstruksi dimulai.
Mengapa Pengujian Tanah Menggunakan Alat Sondir dan Load Test Sangat Penting?
Setiap lokasi memiliki kondisi tanah yang berbeda. Ada tanah yang padat dan mampu menahan beban besar, tetapi ada pula tanah lunak yang memerlukan perlakuan khusus sebelum digunakan sebagai dasar fondasi. Perbedaan karakteristik tersebut tidak dapat diketahui hanya melalui pengamatan visual sehingga diperlukan pengujian geoteknik secara langsung.
Beberapa manfaat utama Pengujian Tanah Menggunakan Alat Sondir dan Load Test meliputi:
- Menentukan jenis fondasi yang paling sesuai dengan kondisi tanah.
- Mengidentifikasi lapisan tanah keras dan tanah lunak.
- Mengurangi risiko penurunan fondasi yang berlebihan.
- Mengoptimalkan desain struktur sehingga lebih efisien.
- Menghindari pemborosan biaya akibat kesalahan desain.
- Memastikan keamanan bangunan sesuai standar teknik.
- Menyediakan data teknis yang dapat dipertanggungjawabkan dalam proses perencanaan.
Melalui data yang akurat, konsultan perencana dapat membuat desain fondasi yang tidak hanya aman tetapi juga ekonomis. Hal ini sangat penting terutama pada proyek gedung bertingkat, jembatan, bendungan, pelabuhan, dan infrastruktur strategis lainnya.
Cara Kerja Pengujian Tanah Menggunakan Alat Sondir
Pengujian sondir atau Cone Penetration Test (CPT) merupakan salah satu metode investigasi tanah yang paling banyak digunakan di dunia. Metode ini dilakukan dengan cara menekan konus baja ke dalam tanah menggunakan sistem hidrolik dengan kecepatan penetrasi yang konstan.
Selama proses penetrasi, alat akan mengukur dua parameter utama, yaitu tahanan ujung konus (cone resistance) dan hambatan gesek selimut (sleeve friction). Kedua parameter tersebut digunakan untuk mengidentifikasi jenis lapisan tanah, tingkat kepadatan, serta memperkirakan daya dukung tanah.
Keunggulan utama pengujian sondir adalah kemampuannya menghasilkan data secara kontinu dari permukaan hingga kedalaman tertentu. Dibandingkan metode investigasi lainnya, hasil pengujian sondir dapat diperoleh dengan lebih cepat sehingga sangat membantu dalam proses perencanaan proyek.
Selain itu, pengujian ini relatif minim gangguan terhadap kondisi tanah di sekitarnya sehingga hasil yang diperoleh lebih representatif terhadap kondisi aktual di lapangan.
Informasi yang Dihasilkan dari Pengujian Sondir
Data hasil pengujian sondir memberikan banyak informasi penting bagi perencana konstruksi. Beberapa di antaranya meliputi:
| Parameter | Manfaat |
|---|---|
| Cone Resistance (qc) | Menentukan daya dukung tanah. |
| Sleeve Friction (fs) | Mengidentifikasi jenis lapisan tanah. |
| Friction Ratio | Membantu klasifikasi tanah. |
| Kedalaman Lapisan Keras | Menentukan kedalaman fondasi. |
| Profil Tanah | Menunjukkan perubahan karakteristik tanah secara vertikal. |
Dengan informasi tersebut, proses desain fondasi dapat dilakukan secara lebih akurat sehingga risiko perubahan desain di tengah proyek dapat diminimalkan.
Apa Itu Load Test?
Jika pengujian sondir berfokus pada karakteristik tanah, maka load test bertujuan untuk menguji kemampuan fondasi yang telah dipasang dalam menerima beban aktual. Pengujian ini dilakukan dengan memberikan beban secara bertahap menggunakan sistem hidrolik hingga mencapai kapasitas tertentu sesuai standar pengujian.
Selama proses berlangsung, penurunan fondasi diukur menggunakan alat ukur presisi seperti dial gauge atau sensor digital. Data tersebut kemudian dianalisis untuk mengetahui apakah fondasi mampu menahan beban sesuai dengan desain yang telah direncanakan.
Load test menjadi langkah verifikasi yang sangat penting karena mampu menunjukkan performa fondasi dalam kondisi nyata. Hasil pengujian ini sering dijadikan dasar untuk memastikan bahwa pekerjaan konstruksi telah memenuhi persyaratan teknis dan keselamatan sebelum struktur utama dibangun.
Perbedaan Pengujian Tanah Menggunakan Alat Sondir dan Load Test
Meskipun sering digunakan dalam satu proyek yang sama, Pengujian Tanah Menggunakan Alat Sondir dan Load Test memiliki tujuan, waktu pelaksanaan, serta hasil pengujian yang berbeda. Memahami perbedaan keduanya akan membantu pemilik proyek memilih metode investigasi yang tepat sesuai kebutuhan.
| Aspek | Pengujian Sondir | Load Test |
|---|---|---|
| Tujuan | Mengetahui karakteristik dan daya dukung tanah | Memastikan kapasitas fondasi terhadap beban |
| Waktu Pelaksanaan | Sebelum pembangunan dimulai | Setelah fondasi selesai dipasang |
| Objek Pengujian | Lapisan tanah | Fondasi (tiang pancang atau bored pile) |
| Hasil | Data profil tanah dan estimasi daya dukung | Data kapasitas beban aktual fondasi |
| Fungsi | Dasar perencanaan desain fondasi | Verifikasi kualitas hasil konstruksi |
Dari tabel di atas terlihat bahwa kedua metode memiliki fungsi yang saling melengkapi. Pengujian sondir memberikan data awal sebagai dasar desain, sedangkan load test menjadi tahap pembuktian bahwa fondasi telah memenuhi kapasitas yang direncanakan.

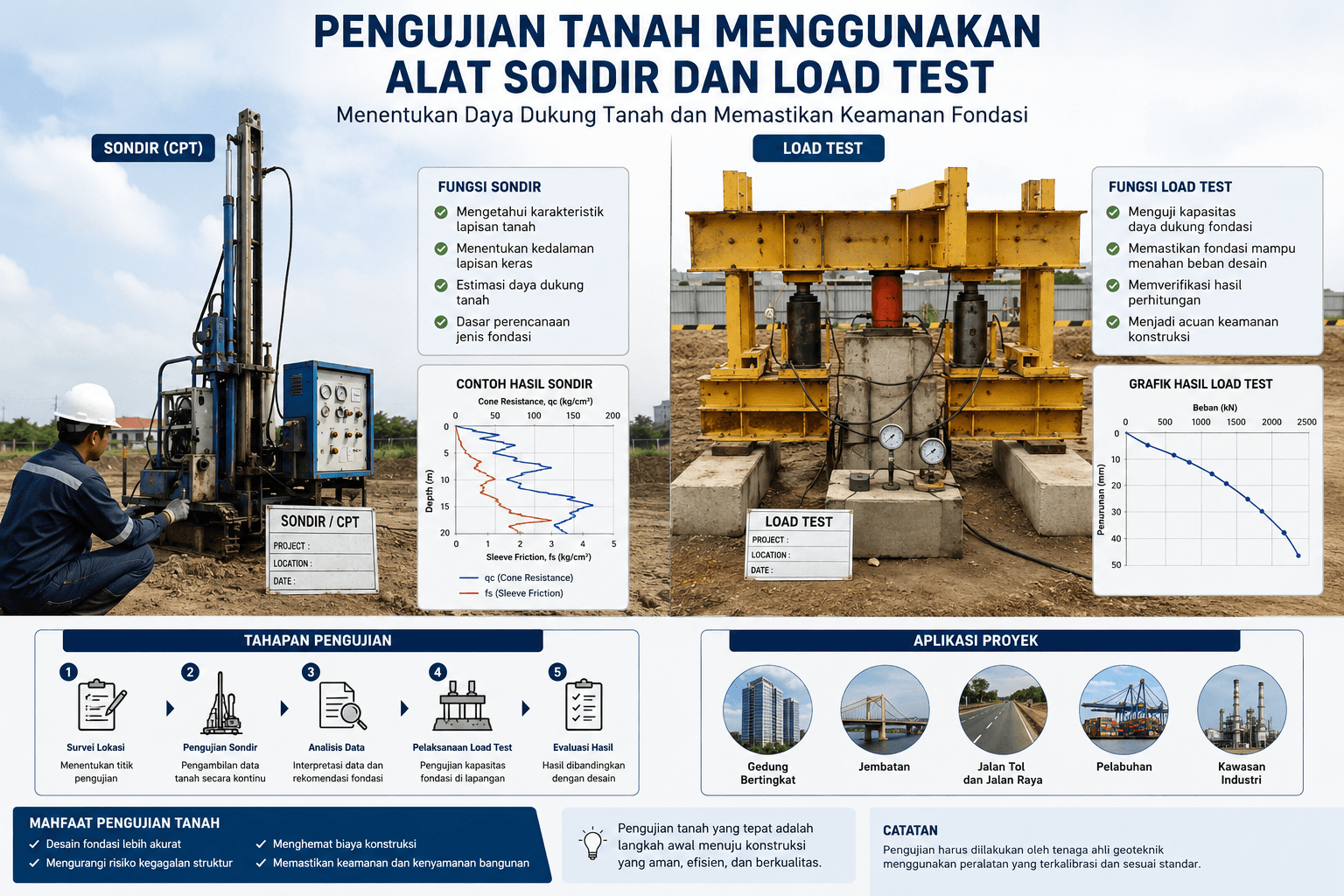

Tahapan Pengujian Tanah Menggunakan Alat Sondir dan Load Test di Lapangan
Pelaksanaan investigasi geoteknik dilakukan secara sistematis agar hasil yang diperoleh akurat dan dapat dijadikan dasar pengambilan keputusan.
1. Survei Lokasi
Tim geoteknik melakukan survei awal untuk menentukan titik pengujian berdasarkan gambar rencana, kondisi lapangan, dan jenis bangunan yang akan dibangun.
2. Pelaksanaan Pengujian Sondir

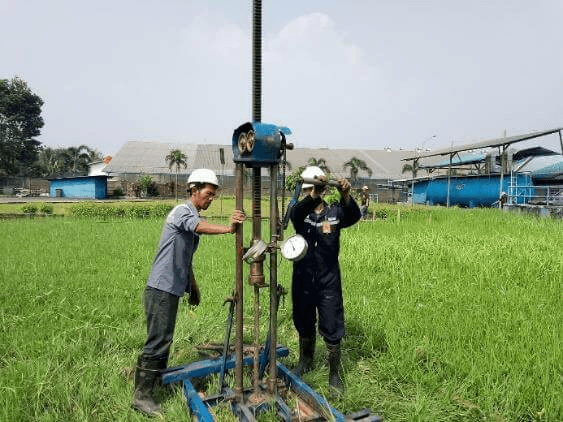

Alat sondir dipasang pada titik yang telah ditentukan. Konus kemudian ditekan ke dalam tanah menggunakan sistem hidrolik hingga mencapai kedalaman tertentu atau lapisan tanah keras. Selama proses ini, data tahanan ujung dan gesekan selimut direkam secara kontinu.
3. Analisis Data Tanah
Data hasil sondir diolah untuk mengetahui karakteristik setiap lapisan tanah, estimasi daya dukung, serta kedalaman fondasi yang direkomendasikan.
4. Perencanaan Fondasi
Berdasarkan hasil investigasi, insinyur menentukan jenis fondasi yang paling sesuai, baik menggunakan fondasi dangkal maupun fondasi dalam seperti bored pile atau tiang pancang.
5. Pelaksanaan Load Test
Setelah fondasi selesai dipasang, dilakukan load test dengan memberikan beban secara bertahap menggunakan hydraulic jack. Penurunan fondasi diukur menggunakan alat ukur presisi hingga mencapai beban maksimum yang direncanakan.
6. Evaluasi Hasil
Seluruh data dibandingkan dengan spesifikasi desain. Apabila hasil pengujian memenuhi persyaratan, fondasi dinyatakan layak untuk menopang struktur bangunan.
Studi Kasus Penggunaan Pengujian Tanah pada Proyek Konstruksi
Sebagai contoh, sebuah proyek pembangunan gedung perkantoran bertingkat direncanakan di atas lahan dengan kondisi tanah yang belum diketahui. Sebelum pekerjaan fondasi dimulai, tim geoteknik melakukan pengujian sondir di beberapa titik lokasi.
Hasil investigasi menunjukkan bahwa lapisan tanah keras berada pada kedalaman sekitar 18 meter, sementara lapisan di atasnya didominasi tanah lempung lunak. Berdasarkan data tersebut, perencana memutuskan menggunakan fondasi bored pile agar beban bangunan dapat disalurkan hingga lapisan tanah yang lebih stabil.
Setelah seluruh bored pile selesai dipasang, dilakukan load test untuk memastikan kapasitas fondasi sesuai dengan perhitungan desain. Hasil pengujian menunjukkan bahwa penurunan fondasi masih berada dalam batas yang diizinkan sehingga pekerjaan dapat dilanjutkan ke tahap konstruksi struktur utama.
Studi kasus ini menunjukkan bahwa kombinasi pengujian sondir dan load test membantu mengurangi risiko kesalahan desain sekaligus meningkatkan keandalan fondasi.
Tips Memilih Jasa Pengujian Tanah
Agar hasil investigasi akurat dan dapat dipertanggungjawabkan, pilih penyedia jasa yang memiliki pengalaman di bidang geoteknik. Beberapa hal yang perlu diperhatikan meliputi:
- Menggunakan peralatan yang telah dikalibrasi.
- Memiliki tenaga ahli geoteknik yang kompeten.
- Mengikuti standar pengujian yang berlaku.
- Menyediakan laporan hasil pengujian yang lengkap.
- Memiliki pengalaman menangani berbagai jenis proyek konstruksi.
Penyedia jasa yang profesional tidak hanya menghasilkan data yang akurat, tetapi juga mampu memberikan rekomendasi teknis yang membantu proses perencanaan fondasi.
FAQ Pengujian Tanah Menggunakan Alat Sondir dan Load Test
1. Apa tujuan utama pengujian tanah menggunakan alat sondir dan load test?
Tujuannya adalah mengetahui kondisi tanah sebelum konstruksi serta memastikan fondasi mampu menahan beban sesuai desain sehingga bangunan lebih aman.
2. Apakah pengujian sondir dapat menggantikan load test?
Tidak. Pengujian sondir digunakan untuk investigasi tanah, sedangkan load test digunakan untuk menguji performa fondasi setelah pemasangan. Keduanya memiliki fungsi yang berbeda.
3. Kapan waktu terbaik melakukan pengujian tanah?
Pengujian sondir dilakukan sebelum proses desain fondasi dimulai, sedangkan load test dilaksanakan setelah pekerjaan fondasi selesai.
4. Jenis proyek apa saja yang membutuhkan pengujian ini?
Gedung bertingkat, jembatan, jalan tol, bendungan, pelabuhan, kawasan industri, hingga proyek energi dan pertambangan sangat disarankan melakukan investigasi geoteknik.
5. Mengapa hasil pengujian tanah sangat penting?
Karena hasil investigasi menjadi dasar dalam menentukan jenis fondasi, menghitung daya dukung tanah, mengurangi risiko kegagalan struktur, dan mengoptimalkan biaya konstruksi.
Rekomendasi Layanan Pengujian Tanah
Apabila Anda sedang merencanakan pembangunan gedung, jalan, jembatan, kawasan industri, maupun proyek infrastruktur lainnya, pastikan investigasi geoteknik dilakukan secara profesional. Penggunaan metode Pengujian Tanah Menggunakan Alat Sondir dan Load Test akan membantu memperoleh data yang akurat sehingga desain fondasi menjadi lebih aman, efisien, dan sesuai dengan kondisi lapangan.
ITG Indonesia menyediakan solusi geoteknik dan instrumentasi untuk mendukung berbagai kebutuhan investigasi tanah, monitoring konstruksi, hingga pengujian fondasi dengan dukungan tenaga ahli dan peralatan berstandar industri.
Kesimpulan
Pengujian Tanah Menggunakan Alat Sondir dan Load Test merupakan dua metode investigasi geoteknik yang memiliki peran penting dalam keberhasilan sebuah proyek konstruksi. Pengujian sondir memberikan informasi mengenai karakteristik lapisan tanah dan estimasi daya dukungnya, sedangkan load test memastikan bahwa fondasi mampu menerima beban sesuai dengan perencanaan.
Dengan melakukan kedua pengujian tersebut secara tepat, risiko kegagalan fondasi dapat diminimalkan, biaya konstruksi menjadi lebih efisien, dan keselamatan bangunan dapat terjaga dalam jangka panjang. Oleh karena itu, setiap proyek konstruksi sebaiknya melibatkan investigasi geoteknik yang dilakukan oleh tenaga profesional menggunakan peralatan yang sesuai standar.
