Pernah dengar tentang settlement plate? Mungkin kedengarannya asing bagi kebanyakan orang, terutama yang jarang bersinggungan dengan dunia konstruksi atau geoteknik. Namun, alat ini punya peran penting dalam memastikan struktur bangunan tetap aman dan stabil, terutama di atas tanah yang rawan mengalami penurunan. Artikel ini akan membahas settlement plate secara santai, mulai dari pengertiannya, manfaat, kelebihan dan kekurangan, hingga penggunaannya di dunia industri dan kehidupan sehari-hari.

Apa Itu Settlement Plate?

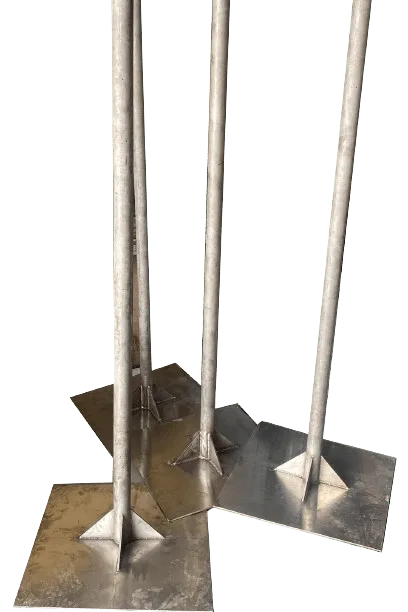

Settlement plate atau sering disebut plate settlement gauge adalah alat sederhana yang digunakan untuk memonitor pergerakan vertikal atau penurunan tanah di bawah suatu konstruksi. Alat ini biasanya terdiri dari pelat datar yang dipasang di bawah tanah pada kedalaman tertentu, kemudian dihubungkan dengan batang atau pipa yang memungkinkan pengukuran pergerakan pelat tersebut.

Settlement Plate bekerja dengan mencatat seberapa banyak tanah turun dari waktu ke waktu setelah pelat ditempatkan. Data ini kemudian digunakan untuk menilai stabilitas tanah dan membantu perencanaan langkah-langkah selanjutnya dalam pembangunan atau pemeliharaan struktur di atasnya.

Latar Belakang Penggunaan Settlement Plate

Dalam dunia konstruksi, salah satu tantangan terbesar adalah membangun di atas tanah yang tidak stabil. Kondisi ini sering terjadi pada area yang dulunya merupakan rawa, sungai, atau tanah lunak lainnya. Tanah-tanah tersebut cenderung mengalami penurunan (settlement) seiring waktu, terutama jika beban berat diletakkan di atasnya, seperti gedung tinggi, jembatan, atau jalan raya. Penurunan tanah yang tidak terkontrol bisa mengakibatkan kerusakan pada struktur bangunan, yang tentu saja sangat berbahaya.

Di sinilah peran penting settlement plate. Alat ini memungkinkan para insinyur memonitor seberapa besar penurunan tanah, sehingga langkah-langkah perbaikan atau pencegahan bisa diambil tepat waktu. Pengukuran yang dilakukan dengan settlement plate bisa dilakukan secara manual atau otomatis, tergantung pada kebutuhan proyek dan anggaran.

Perbedaan Settlement Plate dengan Strain Gauge

Sekilas, settlement plate dan strain gauge mungkin terdengar mirip karena keduanya digunakan untuk memantau kondisi tanah atau struktur. Namun, ada perbedaan signifikan antara keduanya.

  • Settlement Plate: Fokus alat ini adalah memantau perubahan vertikal tanah, atau dalam kata lain, mengukur seberapa banyak tanah tersebut turun seiring waktu. Pengukurannya lebih makro karena kita bicara tentang pergerakan seluruh massa tanah.
  • Strain Gauge: Sementara itu, strain gauge lebih fokus pada perubahan yang terjadi di dalam material itu sendiri, seperti peregangan atau kompresi yang terjadi pada suatu material atau struktur. Alat ini mengukur tegangan atau regangan yang terjadi di dalam suatu elemen struktur akibat beban tertentu, sehingga lebih bersifat mikro.

Dengan kata lain, settlement plate lebih difokuskan pada pergerakan tanah secara keseluruhan, sedangkan strain gauge lebih mendetail, memonitor perubahan yang terjadi pada material atau elemen tertentu dalam struktur.

Manfaat Settlement Plate

Penggunaan settlement plate memberikan beberapa manfaat penting dalam konstruksi dan proyek-proyek terkait dengan tanah, antara lain:

  1. Monitoring Stabilitas Tanah: Alat ini membantu insinyur memahami seberapa besar tanah mengalami penurunan setelah konstruksi dilakukan. Informasi ini penting untuk mencegah kerusakan struktural yang mungkin terjadi akibat penurunan tanah yang berlebihan.
  2. Prediksi Perilaku Tanah: Dengan memantau penurunan tanah secara real-time, settlement plate membantu dalam memprediksi bagaimana tanah akan bereaksi terhadap beban di masa mendatang. Ini penting untuk memastikan keamanan jangka panjang dari struktur yang dibangun di atasnya.
  3. Pengambilan Keputusan Lebih Cepat: Jika ada indikasi penurunan yang signifikan, tindakan perbaikan dapat segera dilakukan sebelum masalah semakin memburuk.
  4. Penghematan Biaya Jangka Panjang: Dengan mendeteksi penurunan tanah sejak dini, langkah-langkah pencegahan atau perbaikan bisa diambil lebih cepat, sehingga mengurangi risiko kerusakan besar yang membutuhkan biaya perbaikan lebih mahal.

Kelebihan Settlement Plate

  • Alat yang Sederhana: Salah satu kelebihan utama dari settlement plate adalah kesederhanaannya. Alat ini tidak memerlukan teknologi yang terlalu rumit untuk dipasang dan dioperasikan. Bahkan dalam banyak kasus, pemasangannya bisa dilakukan dengan cepat dan mudah.
  • Biaya Terjangkau: Dibandingkan dengan alat pengukur lainnya, seperti inclinometer atau piezometer, settlement plate cenderung lebih murah. Ini membuatnya menjadi pilihan populer, terutama untuk proyek-proyek dengan anggaran terbatas.
  • Data Real-Time: Jika diintegrasikan dengan teknologi pengukuran otomatis, settlement plate bisa memberikan data real-time yang sangat berguna untuk pemantauan berkelanjutan.
  • Tahan Lama: Karena sebagian besar komponennya terbuat dari bahan yang tahan karat seperti baja, settlement plate bisa bertahan lama di kondisi tanah yang beragam, sehingga cocok untuk proyek jangka panjang.

Kekurangan Settlement Plate

Meskipun punya banyak kelebihan, settlement plate juga punya beberapa kekurangan yang perlu diperhatikan:

  • Pengukuran yang Terbatas: Alat ini hanya bisa mengukur pergerakan vertikal. Jadi, jika ada pergerakan horizontal atau perubahan tanah yang tidak berkaitan dengan penurunan, settlement plate tidak dapat mendeteksinya.
  • Rentan terhadap Gangguan Eksternal: Karena bagian alat ini dipasang di dalam tanah, pengukuran bisa terganggu oleh faktor-faktor eksternal seperti getaran dari alat berat, hujan deras, atau tanah longsor.
  • Perawatan Manual: Untuk pengukuran manual, alat ini membutuhkan pemantauan dan pencatatan secara berkala. Hal ini bisa menjadi kurang efisien pada proyek-proyek besar yang membutuhkan banyak titik pengukuran.

Penggunaan Settlement Plate dalam Kehidupan Sehari-hari dan Industri

Meski penggunaan settlement plate lebih dikenal di dunia konstruksi, sebenarnya alat ini bisa ditemukan dalam berbagai aspek kehidupan sehari-hari, terutama yang berkaitan dengan infrastruktur besar. Beberapa contohnya adalah:

  1. Pembangunan Gedung Tinggi: Saat membangun gedung pencakar langit, para insinyur menggunakan settlement plate untuk memantau stabilitas tanah di bawah fondasi gedung. Ini sangat penting, terutama di kota-kota besar dengan tingkat pembangunan yang padat.
  2. Konstruksi Jalan dan Jembatan: Penurunan tanah di bawah jalan atau jembatan bisa menyebabkan retakan atau kerusakan pada struktur tersebut. Dengan memantau penurunan tanah menggunakan settlement plate, insinyur bisa memprediksi masalah ini dan mencegah terjadinya kerusakan serius.
  3. Proyek Pertambangan: Dalam proyek tambang terbuka, tanah sering kali mengalami penurunan akibat penggalian yang dalam. Settlement plate digunakan untuk memantau penurunan tanah ini agar tidak mengancam keselamatan pekerja atau peralatan.
  4. Pemantauan Area Rawan Banjir: Di beberapa daerah yang rawan banjir atau memiliki tanah lunak, settlement plate dapat digunakan untuk memantau perubahan permukaan tanah. Hal ini berguna untuk mengantisipasi banjir atau kerusakan infrastruktur akibat tanah yang tidak stabil.

Kelebihan dalam Penggunaan Industri

  • Pengukuran yang Akurat: Di dunia industri, ketepatan pengukuran adalah segalanya. Settlement plate memungkinkan pemantauan yang akurat dan konsisten, terutama jika digunakan di proyek besar seperti bandara, bendungan, atau pelabuhan.
  • Pencegahan Kerusakan Infrastruktur: Penggunaan alat ini di proyek-proyek besar mampu mencegah kerusakan besar yang bisa berujung pada pembengkakan biaya. Dengan memantau penurunan tanah sejak awal, perbaikan bisa dilakukan secara preventif.

Secara keseluruhan, settlement plate merupakan alat yang sangat berguna untuk memantau penurunan tanah, baik dalam dunia konstruksi maupun proyek-proyek industri lainnya. Meski alat ini sederhana, manfaat yang diberikannya sangat besar, terutama dalam menjaga stabilitas struktur dan mencegah kerusakan serius. Kelebihannya dalam hal kemudahan penggunaan dan biaya yang relatif terjangkau membuat settlement plate menjadi pilihan yang populer di berbagai proyek.

Namun, seperti alat lainnya, settlement plate juga memiliki kekurangan yang perlu diperhatikan. Oleh karena itu, alat ini sering digunakan bersama dengan instrumen lain seperti strain gauge atau inclinometer untuk memberikan gambaran yang lebih lengkap tentang kondisi tanah atau struktur.
