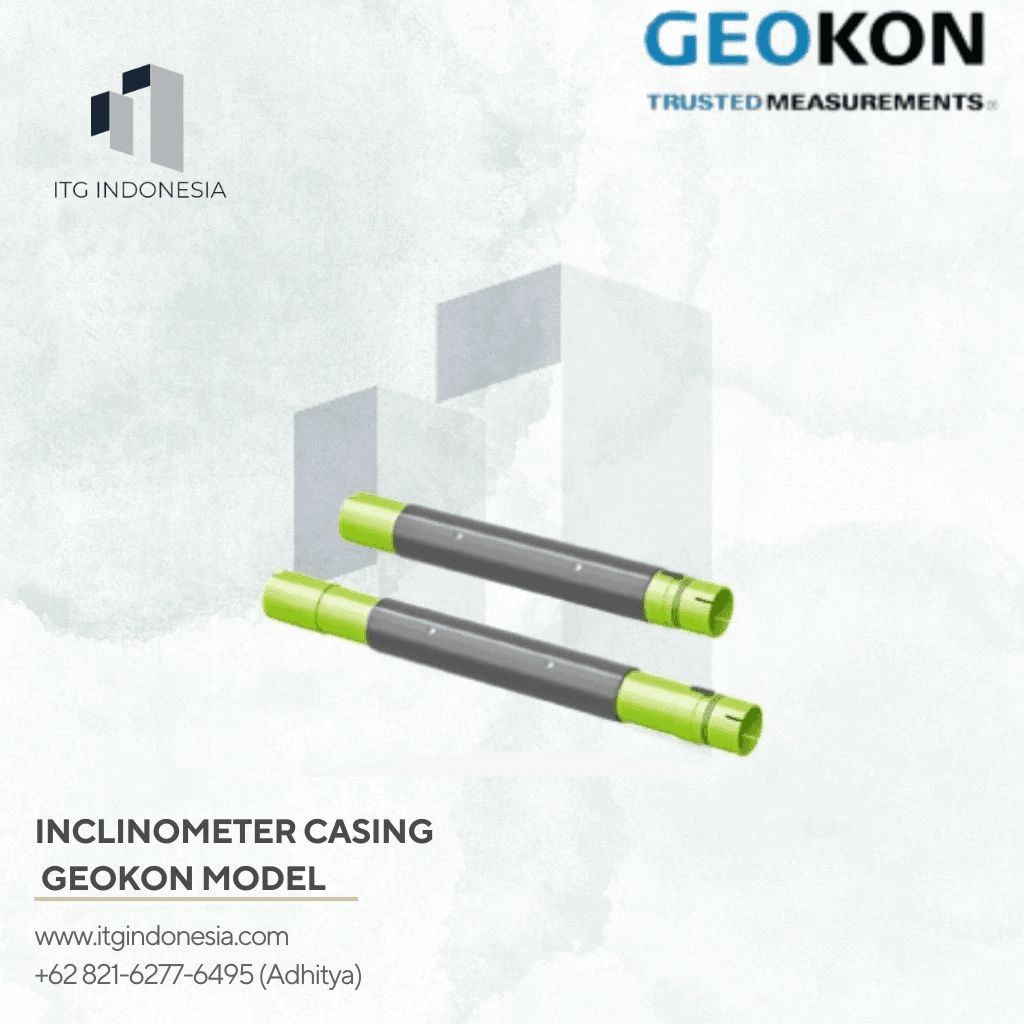

Inclinometer Casing Geokon Model 6650
Dalam proyek konstruksi, pertambangan, bendungan, maupun infrastruktur berskala besar, kondisi tanah dapat berubah seiring waktu akibat beban struktur, tekanan air, aktivitas penggalian, atau faktor geologi. Jika perubahan tersebut tidak terdeteksi sejak dini, risiko longsor, penurunan tanah (settlement), hingga kegagalan struktur dapat meningkat secara signifikan.
Untuk mengurangi risiko tersebut, para insinyur geoteknik menggunakan berbagai instrumen monitoring yang mampu mendeteksi deformasi tanah secara akurat. Salah satu komponen penting dalam sistem tersebut adalah Inclinometer Casing Geokon Model 6650.
Produk ini berfungsi sebagai jalur pemandu (guide casing) bagi probe inclinometer sehingga proses pengukuran perpindahan lateral di bawah permukaan tanah dapat dilakukan secara konsisten dari waktu ke waktu. Dengan desain presisi dan material berkualitas tinggi, casing ini menjadi pilihan pada berbagai proyek monitoring geoteknik di seluruh dunia.
Apa Itu Inclinometer Casing Geokon Model 6650?
Inclinometer Casing Geokon Model 6650 merupakan casing khusus yang dipasang di dalam lubang bor sebagai media pengukuran deformasi tanah menggunakan probe inclinometer.
Berbeda dengan pipa PVC biasa, casing ini memiliki empat alur (groove) presisi pada bagian dalam. Alur tersebut mengarahkan roda probe agar selalu bergerak pada jalur yang sama setiap kali pengukuran dilakukan. Hasilnya, data monitoring menjadi lebih akurat dan mudah dibandingkan antara satu periode pengukuran dengan periode berikutnya.
Karena casing ikut bergerak mengikuti deformasi tanah di sekitarnya, perubahan posisi yang terjadi dapat direkam oleh probe inclinometer. Informasi tersebut kemudian digunakan untuk mengevaluasi kestabilan tanah maupun struktur yang sedang dipantau.
Fungsi Inclinometer Casing Geokon Model 6650
Menjadi Jalur Pengukuran Probe
Fungsi utama casing adalah menjaga lintasan probe tetap konsisten selama proses pembacaan data. Dengan demikian, setiap hasil pengukuran berasal dari posisi yang sama sehingga analisis deformasi menjadi lebih akurat.
Mengikuti Pergerakan Tanah
Setelah proses grouting selesai, casing akan menyatu dengan massa tanah di sekitarnya. Ketika tanah mengalami pergeseran, casing ikut bergerak sehingga probe dapat mendeteksi perubahan posisi tersebut.
Mendukung Monitoring Jangka Panjang
Material berkualitas tinggi membuat casing mampu bertahan selama bertahun-tahun tanpa mengalami perubahan bentuk yang signifikan. Oleh karena itu, sistem ini cocok untuk proyek monitoring jangka panjang.
Meningkatkan Akurasi Data
Empat alur presisi membantu menjaga orientasi probe selama pengukuran. Selain itu, desain sambungan yang presisi mengurangi kemungkinan terjadinya kesalahan pembacaan akibat ketidaksejajaran antarsegmen casing.

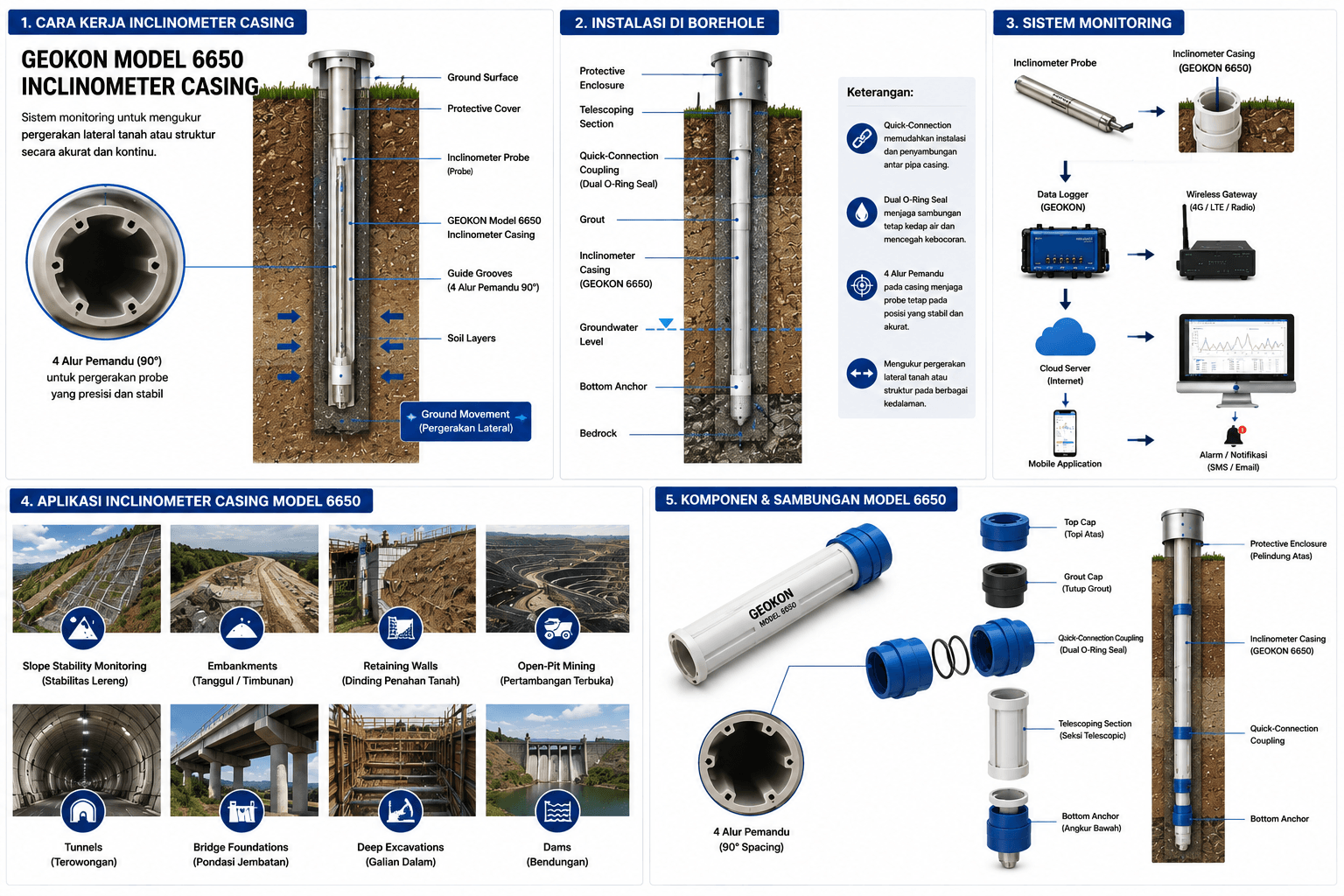

Cara Kerja Inclinometer Casing Geokon Model 6650
Sistem monitoring menggunakan inclinometer casing bekerja melalui beberapa tahapan sederhana.
Pertama, tim lapangan melakukan pengeboran hingga mencapai kedalaman sesuai desain geoteknik.
Selanjutnya, teknisi memasang Inclinometer Casing Geokon Model 6650 ke dalam lubang bor dengan memperhatikan orientasi alur utama.
Setelah posisi casing sesuai, ruang kosong antara casing dan dinding lubang diisi menggunakan grout agar casing bergerak bersama tanah di sekitarnya.
Ketika monitoring dilakukan, probe inclinometer dimasukkan ke dalam casing. Sensor kemiringan kemudian mengukur perubahan sudut pada setiap interval kedalaman.
Terakhir, perangkat lunak mengolah seluruh data menjadi grafik deformasi yang menunjukkan arah serta besarnya pergerakan tanah.
Keunggulan Inclinometer Casing Geokon Model 6650
Material ABS Berkualitas Tinggi
Geokon menggunakan material ABS yang memiliki ketahanan tinggi terhadap benturan, kelembapan, dan tekanan tanah. Material ini juga membantu menjaga stabilitas dimensi casing selama penggunaan.
Groove Presisi
Empat alur internal diproduksi dengan toleransi yang ketat sehingga probe selalu mengikuti jalur pengukuran yang sama.
Sambungan Kuat dan Presisi
Setiap segmen casing menggunakan sistem sambungan yang menjaga kelurusan instalasi. Hal ini membantu mengurangi kesalahan pembacaan selama monitoring berlangsung.
Mudah Dipasang
Bobot yang relatif ringan memudahkan proses instalasi di lapangan. Selain itu, teknisi dapat menyusun setiap segmen dengan cepat sehingga waktu pemasangan menjadi lebih efisien.
Cocok untuk Monitoring Jangka Panjang
Material yang tahan lama memungkinkan casing tetap berfungsi dengan baik meskipun terpasang dalam tanah selama bertahun-tahun.
Spesifikasi Umum
Secara umum, Inclinometer Casing Geokon Model 6650 memiliki karakteristik berikut:
- Material ABS berkualitas tinggi.
- Empat alur (groove) presisi.
- Sambungan khusus untuk menjaga kelurusan.
- Kompatibel dengan probe inclinometer Geokon.
- Tersedia dalam beberapa ukuran sesuai kebutuhan proyek.
- Dirancang untuk monitoring deformasi tanah jangka panjang.
Aplikasi Inclinometer Casing Geokon Model 6650
Monitoring Lereng
Insinyur menggunakan sistem ini untuk mendeteksi potensi longsor sebelum terjadi kegagalan lereng.
Bendungan
Monitoring deformasi membantu operator mengevaluasi stabilitas tubuh bendungan selama masa operasional.
Pertambangan
Pada tambang terbuka, inclinometer casing membantu mengawasi pergerakan lereng agar aktivitas penambangan tetap aman.
Basement dan Retaining Wall
Pengukuran deformasi memberikan informasi mengenai pergerakan dinding penahan tanah selama proses penggalian.
Jalan Tol dan Jalur Kereta
Tim proyek memanfaatkan data monitoring untuk mengevaluasi stabilitas timbunan maupun lereng di sepanjang jalur transportasi.
Terowongan
Monitoring deformasi membantu insinyur memahami respons tanah selama proses penggalian terowongan.
Panduan Instalasi
Agar sistem menghasilkan data yang akurat, proses instalasi harus mengikuti prosedur yang benar.
- Lakukan pengeboran sesuai desain geoteknik.
- Tentukan orientasi groove sebelum pemasangan.
- Gunakan coupling asli agar sambungan tetap lurus.
- Isi annulus menggunakan grout berkualitas.
- Tunggu grout mengeras sebelum melakukan pembacaan awal.
- Lakukan baseline reading sebagai acuan monitoring berikutnya.
Kesalahan yang Perlu Dihindari
Beberapa kesalahan berikut dapat mengurangi kualitas hasil monitoring:
- Orientasi groove tidak sesuai arah pengukuran.
- Sambungan casing kurang rapat.
- Penggunaan grout yang tidak sesuai spesifikasi.
- Tidak melakukan pembacaan awal (baseline reading).
- Lubang bor belum bersih saat pemasangan.
- Menggunakan casing yang tidak kompatibel dengan probe.
Mengapa Memilih Giteknindo?
Sebagai penyedia instrumen geoteknik dan monitoring struktur di Indonesia, Giteknindo menyediakan Inclinometer Casing Geokon Model 6650 beserta dukungan teknis yang lengkap.
Keunggulan layanan Giteknindo meliputi:
- Produk original dari produsen terpercaya.
- Konsultasi pemilihan instrumen sesuai kebutuhan proyek.
- Dukungan teknis selama proses instalasi.
- Layanan purna jual yang responsif.
- Solusi monitoring untuk proyek geoteknik, pertambangan, bendungan, dan infrastruktur.
FAQ
Apa fungsi utama Inclinometer Casing Geokon Model 6650?
Casing ini berfungsi sebagai jalur pemandu probe inclinometer untuk mengukur deformasi atau pergerakan lateral tanah secara akurat.
Mengapa casing memiliki empat alur?
Empat alur membantu menjaga orientasi probe sehingga setiap pengukuran dilakukan pada jalur yang sama dan menghasilkan data yang konsisten.
Apakah produk ini hanya digunakan pada proyek bendungan?
Tidak. Produk ini juga banyak digunakan pada proyek lereng, tambang, basement, terowongan, jalan tol, rel kereta, dan struktur penahan tanah.
Berapa lama umur pakai inclinometer casing?
Dengan instalasi yang benar dan kondisi lapangan yang sesuai, casing dapat digunakan untuk monitoring jangka panjang selama bertahun-tahun.
Apakah Giteknindo menyediakan konsultasi teknis?
Ya. Giteknindo menyediakan konsultasi teknis untuk membantu pemilihan produk, proses instalasi, hingga penerapan sistem monitoring geoteknik.
Kesimpulan
Inclinometer Casing Geokon Model 6650 merupakan komponen penting dalam sistem monitoring geoteknik yang berfungsi menjaga akurasi pengukuran deformasi tanah. Material ABS berkualitas tinggi, desain empat groove yang presisi, serta kemudahan instalasi menjadikan produk ini pilihan yang tepat untuk berbagai proyek konstruksi dan infrastruktur.
Dengan menerapkan sistem monitoring yang tepat, tim proyek dapat mendeteksi perubahan kondisi tanah lebih awal, mengevaluasi stabilitas struktur secara berkala, serta mengambil langkah mitigasi sebelum terjadi kegagalan yang dapat membahayakan proyek maupun lingkungan sekitar.
Pelajari lebih lanjut berbagai solusi monitoring infrastruktur yang tersedia di ITG Indonesia untuk mendukung proyek konstruksi, pertambangan, dan geoteknik.
