Evaluasi Sistem Dewatering dengan Piezometer

I. Pendahuluan

A. Pentingnya Pengelolaan Air Tanah dalam Proyek Geoteknik

Pengelolaan air tanah merupakan aspek dasar dalam berbagai disiplin ilmu rekayasa, seperti geoteknik, konstruksi, dan pertambangan. Keberadaan air tanah dapat secara signifikan memengaruhi kondisi tanah, stabilitas struktur, dan kelancaran proyek secara keseluruhan. Air yang berlebihan di lokasi kerja berpotensi merusak peralatan konstruksi, menciptakan kondisi kerja yang tidak aman akibat lumpur, dan menimbulkan bahaya listrik.

Lebih lanjut, air tanah dapat mengurangi stabilitas tanah, memicu erosi, dan menghambat proses penting seperti penuangan beton. Oleh karena itu, upaya sistematis untuk menghilangkan atau mengendalikan air dari lokasi proyek menjadi sangat krusial untuk menciptakan lingkungan kerja yang kering, aman, dan stabil, sekaligus mencegah penundaan dan potensi kegagalan proyek.

Di samping itu, stabilitas lereng merupakan kondisi kritis lain yang sangat rentan terhadap pengaruh air tanah. Peningkatan tekanan air pori di dalam massa tanah dapat secara drastis mengurangi kekuatan geser tanah, yang pada gilirannya dapat memicu fenomena kelongsoran yang merusak. Memahami dan mengelola tekanan air pori adalah kunci untuk menjaga integritas lereng, baik alami maupun buatan.

B. Fungsi Piezometer dalam Dewatering

Piezometer muncul sebagai instrumen geoteknik yang dirancang khusus untuk mengukur tekanan air pori atau level piezometrik di dalam tanah, batuan, atau struktur. Data yang dihasilkan oleh piezometer sangat esensial untuk mengevaluasi efektivitas sistem dewatering. Dengan memantau perubahan tekanan air pori, para insinyur dapat memperoleh wawasan mendalam tentang perilaku air tanah, menentukan pola aliran, menggambarkan garis freatik, dan mengevaluasi potensi ketidakstabilan pada tanah yang diujikan.

II. Memahami Sistem Dewatering dalam Konstruksi dan Pertambangan

A. Definisi dan Tujuan Dewatering

Dewatering, atau pengeringan, adalah proses penghilangan air dari suatu lokasi, baik itu air permukaan yang berasal dari curah hujan maupun air tanah yang terperangkap di dalam formasi geologi. Proses ini dapat melibatkan berbagai teknik pemisahan padat-cair, seperti klasifikasi basah, sentrifugasi, atau filtrasi, tergantung pada konteks aplikasinya. Dalam industri konstruksi, dewatering sering kali merujuk pada pengeringan air tanah atau air permukaan dari area galian, lokasi konstruksi, atau sumur tambang.

Tujuan utama dari dewatering sangat beragam dan krusial untuk keberhasilan proyek:

• Menciptakan kondisi kerja yang kering dan stabil, yang esensial untuk penggalian pondasi, pemasangan penopang, atau pembangunan ruang bawah tanah.
• Meningkatkan keamanan situs dengan mencegah pembentukan lumpur yang licin dan menghilangkan bahaya yang ditimbulkan oleh air terhadap peralatan listrik.
• Meningkatkan stabilitas tanah di sekitar area kerja dan mengurangi risiko erosi.
• Melindungi peralatan konstruksi dari kerusakan yang disebabkan oleh paparan air.
• Mengendalikan tekanan air pori di dalam tanah untuk mencegah fenomena base heave atau pengangkatan dasar galian, yang dapat merusak struktur.
• Memastikan kondisi yang optimal untuk penuangan beton, yang memerlukan lingkungan kering agar dapat mengeras dengan benar.
• Mengurangi biaya operasional dan transportasi air, serta memungkinkan penggunaan kembali air yang telah difilter, yang juga mendukung kepatuhan terhadap regulasi lingkungan.

B. Metode Dewatering

Berbagai metode dewatering telah dikembangkan untuk mengatasi kondisi tanah dan kebutuhan proyek yang berbeda. Pemilihan metode yang tepat sangat bergantung pada karakteristik tanah di lokasi (terutama permeabilitas), kedalaman galian, dan volume air yang harus ditangani.

• Sumur Dalam (Deep Wells): Metode ini melibatkan pengeboran serangkaian sumur yang lebih dalam, masing-masing dilengkapi dengan pompa submersible di bagian bawahnya. Sumur dalam sangat efektif untuk galian yang dalam di tanah dengan permeabilitas sedang hingga tinggi (kisaran k = 10⁻³ m/s hingga 10⁻⁵ m/s). Sistem ini menciptakan “kerucut depresi” (cone of depression) yang luas, yaitu area di mana muka air tanah diturunkan secara signifikan.
• Wellpoints: Terdiri dari tabung berdiameter kecil (sekitar 50 mm) dengan slot di dekat dasar, yang dimasukkan ke dalam tanah dan dipasang berdekatan dalam satu garis atau di sekitar area galian. Air ditarik keluar oleh vakum yang dihasilkan oleh pompa piston. Wellpoints umumnya efektif untuk galian dangkal, hingga sekitar 6 meter, dan dapat digunakan di berbagai jenis tanah.
• Eductor Wells (Ejector Systems): Ini adalah sistem yang lebih kompleks, ideal untuk galian yang sangat dalam (hingga 50 kaki atau bahkan lebih dari 100 kaki) dan di tanah dengan permeabilitas rendah seperti lanau dan lempung. Eductor bekerja berdasarkan prinsip Venturi, menggunakan sirkulasi air bertekanan tinggi untuk menciptakan vakum yang menarik air dari tanah. Selain dewatering, sistem ini juga efektif untuk menstabilkan tekanan air pori dan lereng.
• Open Sump Pumping: Metode ini adalah yang paling sederhana dan paling hemat biaya. Air tanah dibiarkan mengalir secara alami ke area galian, di mana ia terkumpul di dalam sumpit (depresi atau lubang di dasar galian) dan kemudian dipompa keluar. Metode ini paling efektif untuk menghilangkan air permukaan atau air tanah dangkal di tanah yang sangat permeabel, seperti pasir atau kerikil.
• Horizontal Dewatering Systems/Horizontal Drains: Sistem ini melibatkan pemasangan pipa berlubang secara horizontal menggunakan mesin trencher. Metode ini relatif mudah dipasang dan umum digunakan untuk kedalaman hingga 6 meter.
• Trenchless Dewatering Methods (HDD wells): Untuk solusi dewatering permanen, terutama di bawah struktur yang sudah ada, metode pengeboran tanpa parit seperti horizontal directional drilling (HDD) dapat digunakan untuk menempatkan pipa berlubang di bawah muka air tanah.

Pemilihan metode dewatering yang optimal merupakan keseimbangan antara kondisi tanah spesifik di lokasi dan tujuan proyek yang ingin dicapai. Misalnya, sumur dalam lebih cocok untuk tanah berpermeabilitas tinggi dan galian dalam, sementara eductor efektif di tanah berpermeabilitas rendah seperti lempung.

Pemahaman mendalam tentang karakteristik geoteknik lokasi, yang dapat diperoleh melalui investigasi awal dan pemantauan dengan piezometer, adalah fundamental. Tanpa informasi yang akurat ini, pemilihan metode dewatering dapat menjadi suboptimal, berpotensi menyebabkan inefisiensi operasional, peningkatan biaya yang tidak perlu, atau bahkan kegagalan proyek yang signifikan.

C. Manfaat dan Risiko Dewatering yang Tidak Terkelola

Dewatering yang dikelola dengan baik memberikan banyak manfaat krusial bagi proyek konstruksi dan pertambangan:

• Peningkatan Keamanan: Mengurangi risiko tergelincir, mencegah pembentukan lumpur, dan melindungi peralatan listrik dari kerusakan akibat air.
• Stabilitas Tanah: Meningkatkan kekuatan dan stabilitas tanah, mengurangi erosi, dan mencegah fenomena base heave yang dapat mengganggu integritas struktur.
• Efisiensi Proyek: Memungkinkan penuangan beton yang tepat waktu, mempercepat proses konstruksi, dan secara keseluruhan mengurangi biaya tenaga kerja serta transportasi air. Selain itu, air yang difilter dari proses dewatering seringkali dapat digunakan kembali di lokasi, menghemat sumber daya.
• Kepatuhan Lingkungan: Membantu perusahaan mematuhi peraturan ketat mengenai pembuangan air limbah dengan menghilangkan limbah berbahaya dan racun dari air.

Namun, dewatering yang tidak terkelola dengan baik dapat menimbulkan risiko serius:

• Ketidakstabilan Galian: Dapat menyebabkan rembesan, aliran masuk yang tidak terkontrol, dan ketidakstabilan pada galian itu sendiri.
• Erosi dan Tekanan Berlebih: Berpotensi menyebabkan erosi pada lereng samping galian atau menimbulkan tekanan air tanah berlebih pada struktur penahan, yang dapat mengakibatkan penundaan atau kegagalan proyek.
• Dampak Lingkungan dan Infrastruktur Sekitar: Pembuangan air yang tidak tepat dapat menyebabkan erosi tanah di sekitar lokasi proyek dan berdampak buruk pada infrastruktur di sekitarnya, seperti penurunan tanah dan kerusakan properti.

Dewatering harus dipahami bukan hanya sebagai proses pengeringan semata, melainkan sebagai strategi rekayasa geoteknik yang kompleks untuk mengelola tekanan air pori. Tujuan utamanya adalah memanipulasi kondisi hidrolik bawah permukaan untuk mencapai stabilitas yang diinginkan.

Kegagalan dalam mengelola tekanan air pori dapat menyebabkan masalah serius seperti gaya angkat (uplift force) pada struktur atau base heave pada dasar galian, yang secara langsung mengancam stabilitas struktur yang sedang dibangun atau yang sudah ada. Oleh karena itu, dewatering adalah upaya yang bersifat sementara, seringkali hanya sampai tercapai keseimbangan antara gaya angkat air tanah dan beban konstruksi di atasnya.

Pemahaman ini memperdalam tujuan dewatering melampaui sekadar “mengeringkan lokasi” menjadi “mengelola kondisi geoteknik untuk keamanan dan efisiensi jangka pendek dan panjang.”

III. Piezometer: Instrumen Esensial dalam Geoteknik

A. Definisi dan Fungsi Piezometer

Piezometer adalah instrumen geoteknik yang dirancang untuk mengukur tekanan air pori (pore water pressure) atau level piezometrik di dalam tanah, batuan, atau struktur. Tekanan air pori adalah tekanan yang diberikan oleh air yang terperangkap dalam ruang pori-pori material geologi. Pengukuran ini sangat penting karena tekanan air pori memiliki dampak langsung pada kekuatan geser dan stabilitas tanah atau batuan.

Fungsi utama piezometer meliputi:

• Mempelajari pengaruh air dalam pori-pori tanah atau batuan, yang dapat mengurangi kapasitas dukung beban material tersebut.
• Menentukan level dan pola aliran air tanah, yang krusial untuk pengelolaan sumber daya air.
• Menggambarkan garis freatik (phreatic line), yaitu batas antara zona jenuh dan tidak jenuh dalam massa tanah atau bendungan.
• Mengevaluasi stabilitas kemiringan (lereng) dengan memantau perubahan tekanan air pori yang dapat memicu kelongsoran.
• Memantau kinerja sistem dewatering dan drainase.
• Merancang tegangan lateral dan mengevaluasi keefektifan drainase.
• Membantu dalam perencanaan pondasi dan bangunan dengan memberikan data tentang kondisi tanah bawah permukaan.

B. Jenis-jenis Piezometer dan Prinsip Kerjanya

Berbagai jenis piezometer tersedia, masing-masing dengan prinsip kerja, keunggulan, dan keterbatasan yang berbeda, sehingga pemilihan yang tepat sangat penting sesuai dengan kondisi lokasi dan tujuan pengukuran.

• Standpipe Piezometer (Casagrande):
  • Prinsip Kerja: Ini adalah jenis piezometer yang paling sederhana dan umum. Terdiri dari ujung filter berpori (biasanya keramik atau plastik) yang terhubung ke pipa riser berdiameter kecil yang memanjang hingga ke permukaan tanah. Air tanah meresap melalui filter ke dalam pipa hingga mencapai level yang sama dengan muka air tanah di sekitarnya. Level air ini kemudian diukur secara manual menggunakan alat electrical-sounding device atau water level meter yang diturunkan ke dalam pipa.
  • Keunggulan: Fleksibel, mudah dipasang, dan relatif hemat biaya. Alat ini handal, mudah dioperasikan dan dibaca, serta komponennya umumnya tahan terhadap karat.
  • Keterbatasan: Tidak cocok untuk pembacaan jarak jauh (remote monitoring) dan mungkin tidak efektif untuk lubang bor yang memiliki “trap” atau perubahan diameter yang signifikan. Waktu responsnya bisa lebih lambat dibandingkan jenis elektronik.

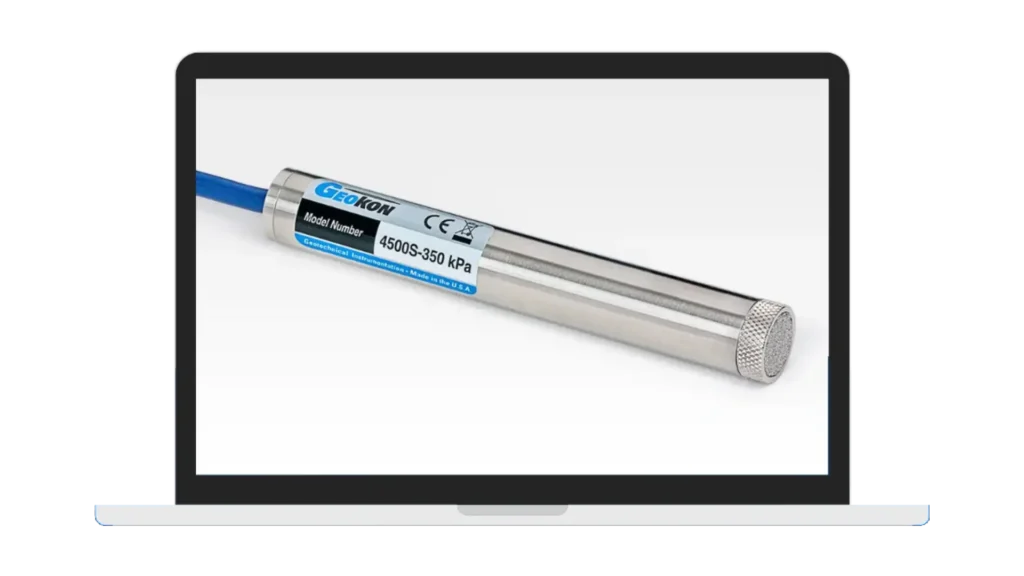

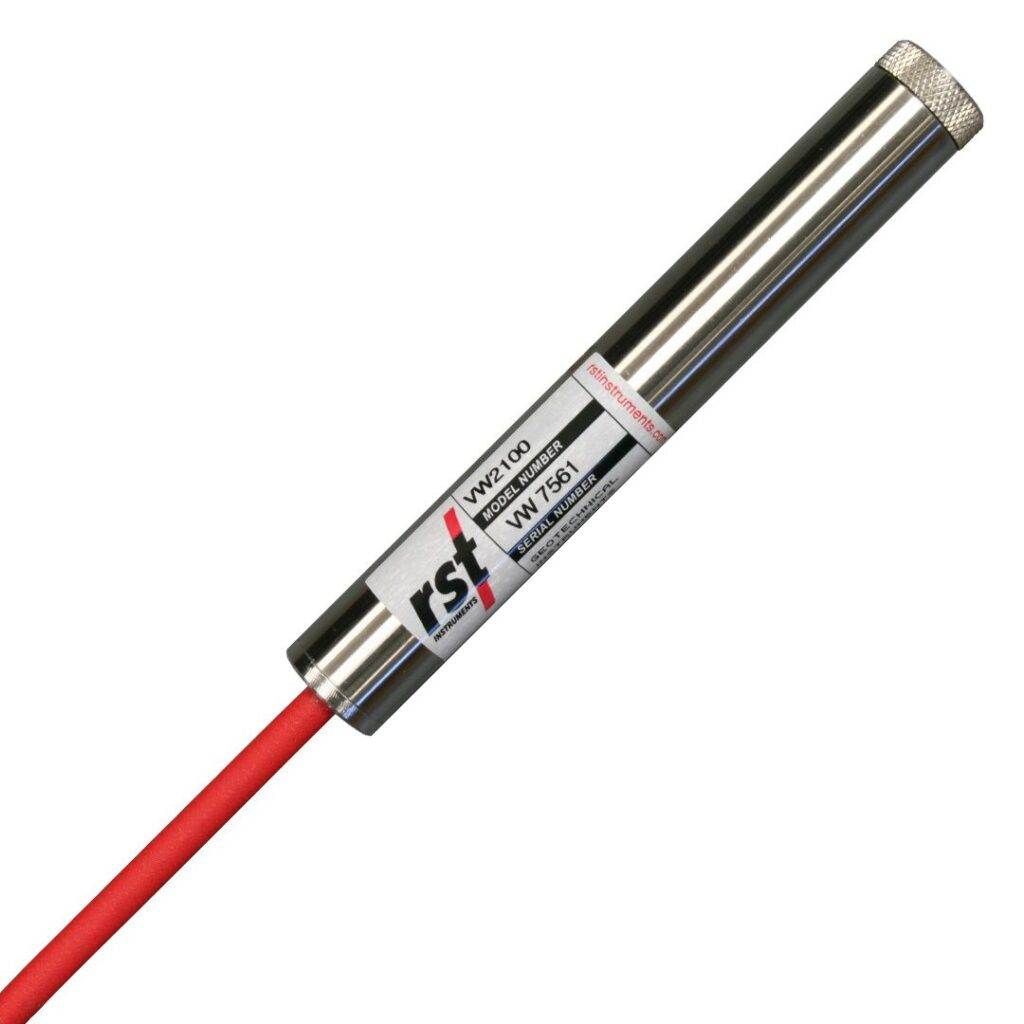

• Vibrating Wire Piezometer (VWP):
  • Prinsip Kerja: VWP mengukur tekanan air pori dengan mengubahnya menjadi sinyal frekuensi. Sensor ini terdiri dari diafragma baja tahan karat yang sensitif, kawat baja tegang, dan kumparan elektromagnetik, semuanya tertutup rapat dalam wadah baja tahan karat. Perubahan tekanan air pada diafragma menyebabkan perubahan tegangan pada kawat, yang pada gilirannya mengubah frekuensi getarannya. Kumparan elektromagnetik “memetik” kawat dan mendeteksi frekuensi resonansinya, yang kemudian dikonversi menjadi data tekanan oleh unit pembaca atau data logger.
  • Keunggulan: Menawarkan akurasi tinggi dan stabilitas jangka panjang, tahan terhadap kondisi lingkungan ekstrem, serta ideal untuk pemantauan jangka panjang. Responsnya sangat cepat terhadap perubahan tekanan, dan sinyalnya dapat ditransmisikan melalui kabel panjang (hingga >2000m) tanpa kehilangan akurasi, serta kompatibel dengan data logger dan sistem real-time.
  • Keterbatasan: Meskipun dapat diotomatisasi, pembacaan manualnya rentan terhadap kesalahan. Masalah kalibrasi dapat muncul jika tidak ditangani dengan benar, dan sensor ini memerlukan perlindungan dari sambaran petir.

• Pneumatic Piezometer:
  • Prinsip Kerja: Piezometer pneumatik beroperasi menggunakan tekanan gas. Gas bertekanan diaplikasikan ke sensor hingga melebihi tekanan air pori, memungkinkan gas keluar melalui diafragma fleksibel. Ketika aliran gas kembali terdeteksi di permukaan, suplai gas dimatikan. Tekanan gas di dalam piezometer kemudian berkurang hingga tekanan air pori memaksa diafragma kembali ke posisi semula, menghentikan aliran gas. Pembacaan tekanan dihitung menggunakan indikator pneumatik.
  • Keunggulan: Dapat dipasang di lubang bor, timbunan, atau pipa tegak berdiameter besar. Alat ini menghilangkan efek tegangan permukaan, memberikan pembacaan yang lebih akurat di kondisi tanah yang kompleks. Mudah dipasang dan menunjukkan durabilitas tinggi di lingkungan yang keras.
• Hydraulic Piezometer (Flushable):
  • Prinsip Kerja: Terdiri dari filter berpori yang mengelilingi reservoir air, terpisah dari pengukur tekanan oleh tabung fleksibel berisi air. Tabung ini digunakan untuk mensirkulasikan air melalui sistem, menghilangkan udara dan memastikan reservoir tetap penuh air. Piezometer ini mengukur tekanan hidrolik total, dari mana tekanan air pori dapat dihitung.
  • Keunggulan: Mampu mengukur tekanan air pori positif dan negatif, serta memungkinkan penghilangan gelembung udara dalam sistem yang dapat memengaruhi akurasi.
• Strain Gauge Piezometer: Menggunakan strain gauge yang terpasang pada diafragma untuk mengukur deformasi yang disebabkan oleh perubahan tekanan air pori. Perubahan deformasi ini dikonversi menjadi sinyal listrik yang merepresentasikan tekanan.
• Push-In Piezometer: Dirancang dengan ujung berbentuk kerucut untuk meminimalkan gangguan tanah dan pembentukan tekanan pori berlebih selama instalasi. Jenis ini cepat dipasang tetapi memiliki jangkauan kedalaman yang terbatas dibandingkan piezometer yang dipasang di lubang bor.

Pemilihan piezometer yang tepat harus didasarkan pada kondisi lokasi dan tujuan pengukuran. Tidak ada satu jenis piezometer yang cocok untuk semua aplikasi. Misalnya, VWP sangat cocok untuk proyek yang memerlukan akurasi tinggi dan pemantauan jangka panjang di berbagai jenis tanah, sementara standpipe mungkin lebih disukai untuk kesederhanaan dan biaya rendah di galian dangkal.

Eductor wells, meskipun lebih kompleks, ideal untuk tanah berpermeabilitas rendah. Pemahaman yang mendalam tentang prinsip kerja, keunggulan, dan keterbatasan setiap jenis piezometer, serta kondisi geoteknik spesifik proyek, sangat penting untuk memastikan data yang akurat dan relevan. Pemilihan yang salah dapat menyebabkan data yang tidak representatif, biaya yang tidak perlu, atau bahkan kegagalan sistem pemantauan.

Tabel 1: Perbandingan Jenis Piezometer Utama

C. Standar Instalasi dan Kalibrasi Piezometer

Akurasi data yang diperoleh dari piezometer sangat bergantung pada prosedur instalasi dan kalibrasi yang cermat. Kesalahan kecil dalam proses ini dapat menghasilkan data yang tidak representatif atau menyesatkan, yang pada gilirannya dapat menyebabkan keputusan rekayasa yang salah dan berpotensi membahayakan keamanan struktur.

Beberapa standar internasional telah ditetapkan untuk memandu praktik ini:

• ASTM D4750: Meskipun tidak secara langsung membahas instalasi piezometer, standar ini menjelaskan prosedur untuk mengukur tingkat cairan dalam lubang bor atau sumur dan menentukan tingkat cairan yang stabil. Standar ini menekankan bahwa pemasangan piezometer harus dipertimbangkan di mana kondisi air tanah yang kompleks berlaku atau di mana perubahan tegangan antarbutir diantisipasi.
• ISO 18674-4:2020: Standar ini secara spesifik menetapkan pengukuran tekanan air pori dan level piezometrik di tanah jenuh menggunakan piezometer untuk tujuan monitoring geoteknik. Cakupannya meliputi monitoring tekanan air pada berbagai struktur geoteknik seperti dinding dermaga, tanggul, galian, pondasi, bendungan, terowongan, dan lereng, serta monitoring proses konsolidasi, evaluasi stabilitas, dan pemeriksaan desain geoteknik.

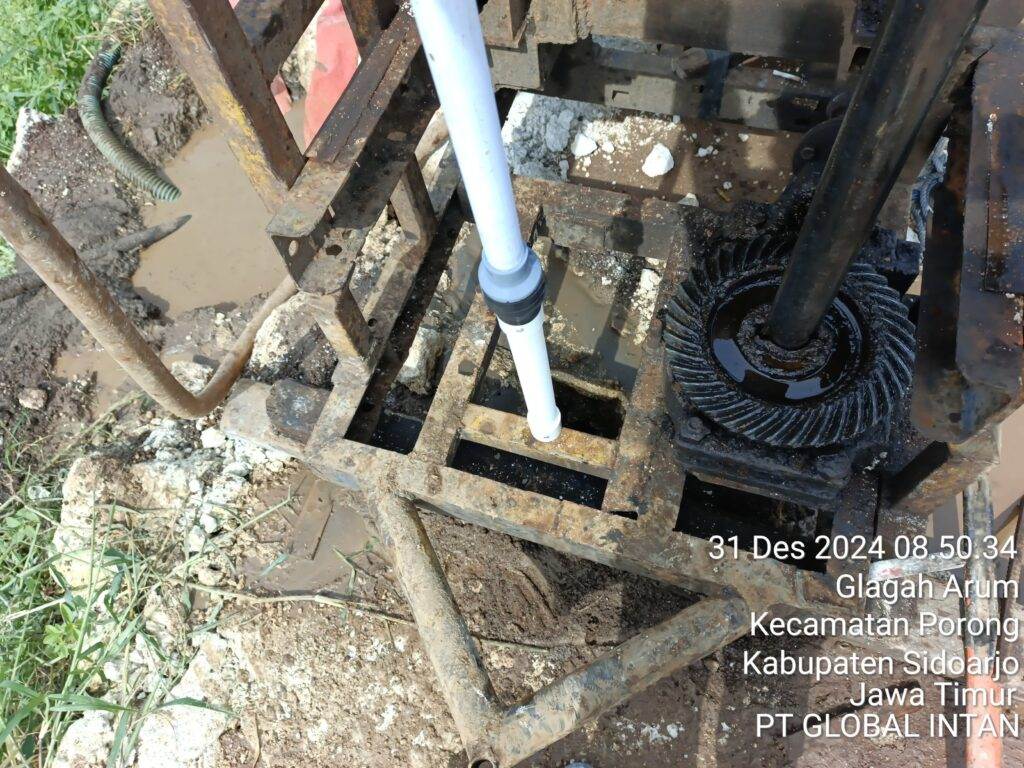

Prosedur Umum Instalasi Piezometer:

1. Penentuan Lokasi: Titik instalasi piezometer harus ditentukan secara strategis, diikuti dengan survei elevasi dan koordinat yang akurat.
2. Pengeboran Lubang Bor: Lubang bor harus dibor hingga kedalaman yang ditentukan, seringkali sedikit lebih dalam dari lokasi ujung piezometer yang diinginkan. Penting untuk membersihkan lubang bor dari serpihan pengeboran.
3. Saturasi Filter: Piezometer tip, terutama yang memiliki filter keramik, harus direndam dalam air selama minimal 24 jam sebelum pemasangan untuk memastikan kejenuhan penuh. Ini membantu mencegah efek tegangan permukaan yang dapat memengaruhi pembacaan, terutama pada tekanan rendah.
4. Penentuan Pembacaan Nol Awal: Pembacaan nol awal (zero reading) harus ditetapkan tanpa adanya beban, setelah piezometer mencapai kesetimbangan termal penuh. Ini adalah nilai referensi untuk semua pengukuran selanjutnya.
5. Pemasangan Piezometer: Ada dua metode utama:
   • Sand Pack Method (Metode Kantung Pasir): Piezometer ditempatkan di zona pengumpul yang diisi dengan pasir bersih (misalnya, pasir No. 20) di sekitar ujung filter. Zona ini kemudian disegel di atas dan di bawah dengan bentonit atau campuran semen-bentonit untuk mengisolasi zona pengukuran dari sisa lubang bor. Jika beberapa piezometer dipasang dalam satu lubang bor, setiap zona pengukuran harus disegel secara individual.
   • Fully Grouted Method (Metode Grouting Penuh): Piezometer ditempatkan langsung di dalam lubang bor dan di-grout penuh dengan campuran semen-bentonit yang permeabel. Metode ini semakin populer karena lebih cepat dan menghasilkan isolasi zona yang sangat baik.
6. Pengisian Ruang Anulus: Ruang antara piezometer dan dinding lubang bor diisi dengan material filter dan/atau campuran grout yang sesuai, diikuti dengan penyegelan permukaan.
7. Pencatatan Awal: Pembacaan awal piezometer dan suhu, serta tekanan barometrik (jika relevan untuk piezometer vented), harus dicatat segera setelah instalasi.
8. Waktu Stabilisasi (Lag Time): Setelah instalasi, piezometer memerlukan waktu untuk menstabilkan pembacaan, karena proses pengeboran dapat memengaruhi kondisi air tanah di sekitarnya. Waktu stabilisasi ini bisa bervariasi, dari beberapa jam hingga beberapa minggu, terutama di tanah dengan permeabilitas rendah.

Masalah Kalibrasi dan Akurasi:

• Kalibrasi Ulang: Piezometer umumnya dikalibrasi di pabrik, namun kalibrasi ulang saat tiba di lokasi proyek sangat penting untuk memastikan akurasi setelah transportasi dan penanganan.
• Pengaruh Suhu: Variasi suhu dapat memengaruhi pembacaan piezometer, terutama VWP. Penting untuk memastikan kesetimbangan termal penuh sensor sebelum mengambil pembacaan awal yang akurat. Banyak VWP dilengkapi dengan termistor untuk kompensasi suhu otomatis.
• Kejenuhan Filter: Filter yang hanya jenuh sebagian dapat menyebabkan kesalahan pembacaan karena efek tegangan permukaan.
• Faktor Akurasi Lain: Akurasi piezometer juga dipengaruhi oleh frekuensi sensor, amplitudo sinyal, rasio sinyal-ke-derau, frekuensi derau, dan rasio peluruhan. Pemantauan parameter diagnostik ini sangat penting untuk pemecahan masalah.
• Kompensasi Barometrik: Untuk piezometer yang tidak tertutup rapat dari atmosfer (misalnya, vented piezometer), kompensasi barometrik diperlukan untuk memisahkan perubahan tekanan air pori dari fluktuasi tekanan atmosfer.

Akurasi data piezometer sangat bergantung pada instalasi dan kalibrasi yang benar. Setiap penyimpangan dalam proses ini dapat menghasilkan data yang tidak representatif atau menyesatkan. Data yang tidak akurat dapat mengarah pada keputusan rekayasa yang keliru, seperti perkiraan stabilitas yang salah, yang pada akhirnya dapat membahayakan keamanan dan keandalan jangka panjang struktur. Oleh karena itu, pemasangan piezometer bukan sekadar tugas mekanis, melainkan memerlukan keahlian geoteknik yang mendalam dan perhatian terhadap detail untuk memastikan integritas data yang krusial bagi keberhasilan proyek.

IV. Evaluasi Kinerja Sistem Dewatering dengan Piezometer

A. Peran Piezometer dalam Pemantauan Penurunan Muka Air Tanah (Drawdown)

Piezometer adalah instrumen kunci dalam evaluasi kinerja sistem dewatering. Peran utamanya adalah memantau level air tanah di sekitar sumur pemompaan (dewatering wells) untuk secara akurat menentukan efektivitas proses pengeringan. Pengukuran ini sangat vital untuk memastikan bahwa muka air tanah berhasil diturunkan hingga di bawah kedalaman galian yang diinginkan, sehingga menciptakan kondisi kerja yang kering, stabil, dan aman bagi kegiatan konstruksi.

Piezometer memungkinkan insinyur untuk mengukur secara presisi aliran air dan besarnya penurunan muka air (drawdown) yang terjadi sebagai respons terhadap operasi pemompaan. Data ini tidak hanya mengonfirmasi apakah target penurunan tercapai, tetapi juga memberikan informasi penting untuk mengidentifikasi radius pengaruh dewatering, yaitu area di mana pemompaan secara efektif menurunkan muka air tanah.

B. Metodologi Pengukuran dan Interpretasi Data Piezometer untuk Dewatering

Metodologi penggunaan piezometer untuk evaluasi dewatering melibatkan serangkaian langkah sistematis:

1. Pemasangan Strategis: Piezometer dipasang dalam susunan strategis di sekitar sumur pemompaan, seringkali pada berbagai kedalaman untuk memantau profil tekanan air pori secara vertikal. Penentuan lokasi dan kedalaman pemasangan didasarkan pada analisis hidrogeologi situs dan target penurunan muka air tanah.
2. Pengukuran Kontinu: Untuk mendapatkan gambaran yang komprehensif tentang dinamika air tanah, piezometer harus secara terus-menerus memantau level air tanah. Sistem monitoring otomatis, yang terdiri dari data logger, modul komunikasi, dan platform berbasis cloud, sangat direkomendasikan untuk pengumpulan data real-time dan kontinu. Sistem ini menghilangkan kebutuhan akan kunjungan lapangan manual yang memakan waktu dan rentan kesalahan, serta memungkinkan deteksi dini anomali.
3. Interpretasi Data:
   • Penentuan Radius Pengaruh: Melalui data dari beberapa piezometer yang dipasang pada jarak berbeda dari sumur pemompaan, insinyur dapat mengidentifikasi titik di mana tidak ada penurunan muka air yang terjadi. Titik ini menandai batas radius pengaruh dewatering. Informasi ini krusial untuk merancang skema dewatering yang akurat dan efisien, memastikan cakupan area galian yang memadai.
   • Kurva Penurunan Muka Air Tanah: Data piezometer memungkinkan pembuatan kurva penurunan muka air tanah, yang memvisualisasikan bagaimana level air tanah menurun seiring jarak dari sumur dewatering. Kurva ini membantu dalam memahami efisiensi sistem dan memprediksi perilaku air tanah di area yang lebih luas.
   • Evaluasi Kinerja: Kinerja dewatering dievaluasi dengan membandingkan volume air yang dipompa keluar dengan laju pengisian ulang alami tanah. Jika volume yang dipompa lebih tinggi, maka dewatering dianggap efektif dalam menciptakan kondisi kering.
   • Perhitungan Permeabilitas in-situ: Data yang dikumpulkan dari piezometer selama uji pemompaan dapat digunakan untuk menghitung permeabilitas tanah di lokasi tersebut, parameter geoteknik fundamental untuk desain lebih lanjut.
   • Analisis Data Historis: Data piezometer yang dikumpulkan secara kontinu memungkinkan analisis perilaku geoteknik jangka panjang, membantu mengidentifikasi tren dan pola yang mungkin tidak terlihat dari pengukuran sesaat.
   • Deteksi Dini Risiko: Sistem monitoring otomatis dapat dilengkapi dengan mekanisme peringatan yang mengidentifikasi potensi bahaya, seperti peningkatan tekanan air pori yang tidak diinginkan, yang dapat mengindikasikan masalah pada sistem dewatering atau risiko ketidakstabilan.
   • Target Drawdown: Kriteria keberhasilan dewatering yang paling utama adalah tercapainya penurunan muka air tanah hingga di bawah elevasi galian yang direncanakan. Piezometer secara langsung memverifikasi apakah target drawdown ini terpenuhi, memastikan kondisi tanah yang stabil untuk konstruksi.

Penting untuk ditekankan bahwa keberhasilan dewatering tidak hanya diukur dari jumlah air yang berhasil dipompa keluar, melainkan dari sejauh mana tekanan air pori berhasil dikendalikan dan diturunkan ke tingkat yang aman sesuai target desain. Piezometer adalah instrumen yang secara kuantitatif memverifikasi kondisi ini.

Jika data piezometer menunjukkan bahwa tekanan air pori masih tinggi atau tidak mencapai target meskipun volume air yang dipompa besar, itu mengindikasikan bahwa sistem dewatering belum sepenuhnya efektif dalam mencapai tujuan stabilitas tanah. Situasi ini memerlukan penyesuaian pada desain atau operasi sistem dewatering, seperti penambahan sumur, perubahan kapasitas pompa, atau optimasi lokasi pemompaan. Dengan demikian, piezometer menggeser fokus evaluasi dari sekadar “output” (jumlah air yang dipompa) menjadi “outcome” (kondisi tanah yang stabil dan aman).

• Recharging Air Tanah (Jika Dilakukan): Dalam beberapa proyek, air dari sumur dewatering dipompa kembali ke dalam tanah di area sekitar galian (recharging) untuk meminimalkan penurunan tanah di sekitar lokasi proyek yang disebabkan oleh pemompaan. Piezometer juga digunakan untuk memantau level air tanah di area recharging ini, memastikan bahwa proses recharging tidak mengganggu target drawdown di area galian, sekaligus meminimalkan dampak lingkungan.

C. Studi Kasus dan Contoh Aplikasi dalam Proyek Konstruksi dan Pertambangan

Piezometer telah terbukti sangat efektif dalam berbagai proyek dewatering:

• Proyek Konstruksi Basement: Dalam pembangunan basement, dewatering mutlak diperlukan untuk mengeringkan lahan galian di bawah muka air tanah dan mengatasi gaya angkat (uplift force) yang dapat memengaruhi stabilitas struktur. Piezometer digunakan untuk memantau penurunan muka air tanah secara harian di sekitar galian basement. Contohnya, pada proyek Landmark Residence di Bandung, enam piezometer dipasang untuk memantau penurunan muka air tanah setiap hari, memastikan kelancaran pekerjaan galian dan mengatasi gangguan air tanah selama proses konstruksi.
• Tambang Emas Bawah Tanah: Di tambang bawah tanah, dewatering sangat penting untuk mengelola air yang masuk atau tergenang dalam lubang bukaan tambang. Piezometer dapat digunakan untuk mengukur debit air tanah dan memantau efektivitas sistem pemompaan, membantu optimalisasi jumlah pompa dan konsumsi listrik.
• Tambang Terbuka: Dalam operasi tambang terbuka, piezometer dipasang di lubang bor eksplorasi untuk menentukan level air tanah dan pola aliran. Sebuah studi kasus di Central Kalimantan NCP Open Pit Gold Mine menunjukkan bahwa piezometer digunakan untuk mengidentifikasi muka air tanah yang relatif dangkal dan pola aliran air tanah dari timur ke barat, yang krusial untuk merancang sistem dewatering yang efektif untuk mengurangi air yang masuk ke dalam pit.

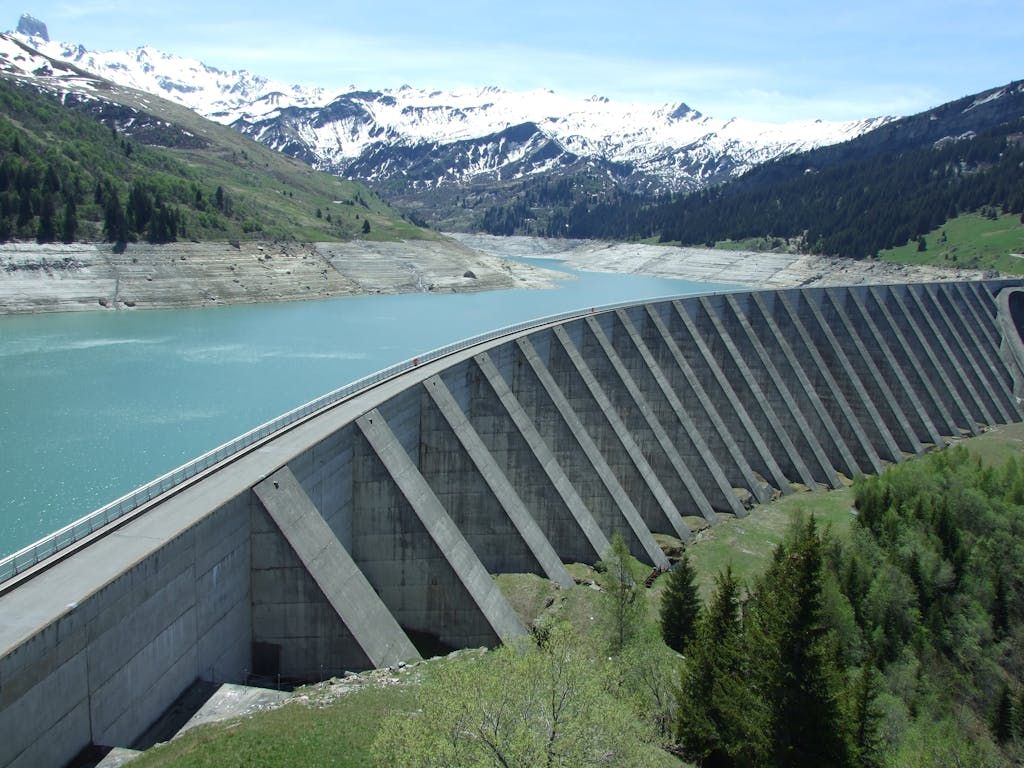

• Bendungan: Piezometer adalah instrumen vital dalam monitoring bendungan. Mereka ditempatkan di pondasi dan tubuh bendungan untuk memantau tekanan air pori, memberikan wawasan tentang gaya rembesan dan potensi tekanan angkat yang dapat memengaruhi stabilitas bendungan. Data dari piezometer membantu insinyur mengevaluasi kinerja bendungan dan mendeteksi anomali yang mungkin mengindikasikan masalah keamanan.

VI. Tantangan dan Praktik Terbaik dalam Penggunaan Piezometer Geoteknik

A. Tantangan Umum

Meskipun piezometer adalah instrumen yang sangat berharga, penggunaannya tidak lepas dari berbagai tantangan yang dapat memengaruhi akurasi dan keandalan data:

1. Kompleksitas Instalasi: Proses pemasangan piezometer, terutama di lokasi yang sulit atau dalam kondisi tanah yang menantang, bisa sangat rumit dan membutuhkan keahlian khusus. Kesalahan umum meliputi:
   • Kejenuhan Filter yang Tidak Sempurna: Jika batu filter piezometer hanya jenuh sebagian, efek tegangan permukaan di dalam pori-pori filter dapat memengaruhi pembacaan nol, terutama pada tekanan rendah.
   • Pembentukan Gelembung Udara: Kehadiran gelembung udara dalam sistem (terutama pada piezometer hidrolik) dapat menyebabkan waktu respons yang lebih lambat dan kesalahan dalam pembacaan.
   • Kerusakan Kabel: Kabel sensor dapat rusak atau terpotong selama instalasi, yang dapat menyebabkan pembacaan tidak stabil atau bahkan kegagalan sensor.
   • Bridging Material: Dalam metode sand pack, material pengisi (pasir atau bentonit) dapat membentuk “jembatan” di dalam lubang bor, meninggalkan ruang kosong di sekitar piezometer dan mengganggu pengukuran yang akurat.
   • Waktu Stabilisasi (Lag Time): Setelah pengeboran dan instalasi, kondisi air tanah di sekitar piezometer terganggu. Dibutuhkan waktu, terkadang hingga sebulan di tanah liat yang sangat padat, agar air meresap sepenuhnya dan pembacaan piezometer mencapai keseimbangan. Mengabaikan lag time ini dapat menghasilkan data dasar yang tidak representatif.
   • Interferensi Listrik: Pemasangan piezometer di dekat pompa listrik atau kabel listrik dapat menyebabkan interferensi elektromagnetik dan pembacaan yang tidak stabil.
2. Kualitas dan Keandalan Data:
   • Derau dan Inkonsistensi: Data real-time dari piezometer dapat mengandung derau atau inkonsistensi yang mempersulit interpretasi.
   • Pengaruh Suhu: Variasi suhu dapat memengaruhi akurasi pembacaan, terutama pada VWP jika tidak ada kompensasi suhu yang memadai.
   • Stabilitas Jangka Panjang: Meskipun VWP dirancang untuk stabilitas jangka panjang, faktor lingkungan ekstrem atau korosi dapat memengaruhi kinerjanya seiring waktu.
3. Pemeliharaan: Piezometer memerlukan pemeliharaan rutin, termasuk pemeriksaan alat pengukur tekanan, memastikan koneksi pipa dan selang yang baik, serta membersihkan atau mengganti komponen yang aus atau rusak untuk memastikan keandalan data jangka panjang.

B. Praktik Terbaik

Untuk mengatasi tantangan-tantangan di atas dan memastikan data piezometer yang akurat serta andal, beberapa praktik terbaik harus diterapkan:

1. Investigasi Situs Menyeluruh dan Perencanaan Matang: Lakukan investigasi geoteknik dan hidrogeologi yang mendalam sebelum instalasi. Ini termasuk pemetaan geologi, pengujian tanah, dan pemahaman pola aliran air tanah. Perencanaan yang matang akan meminimalkan kejutan di lapangan dan memungkinkan pemilihan lokasi piezometer yang optimal.
2. Kepatuhan Terhadap Standar: Selalu patuhi standar instalasi dan kalibrasi yang relevan seperti ISO 18674-4:2020 dan pedoman yang direkomendasikan oleh ASTM. Standar ini menyediakan kerangka kerja untuk memastikan konsistensi dan kualitas.
3. Pemilihan Jenis Piezometer yang Tepat: Pilih jenis piezometer yang paling sesuai dengan kondisi tanah, kedalaman pengukuran, durasi pemantauan, dan tingkat akurasi yang dibutuhkan. Pertimbangkan keunggulan dan keterbatasan masing-masing jenis (lihat Tabel 1).
4. Instalasi dan Kalibrasi yang Meticulous: Lakukan instalasi dengan sangat hati-hati, mengikuti prosedur yang direkomendasikan pabrikan dan praktik terbaik industri. Pastikan saturasi filter yang sempurna, hindari gelembung udara, dan lindungi kabel dari kerusakan. Lakukan kalibrasi ulang di lapangan dan perhatikan waktu stabilisasi setelah instalasi.
5. Pemeliharaan Rutin dan Validasi Data: Lakukan pemeliharaan piezometer secara teratur. Validasi data secara berkala dengan membandingkan pembacaan dari beberapa sensor atau dengan metode pengukuran independen untuk memastikan keandalannya.
6. Adopsi Sistem Monitoring Otomatis: Manfaatkan sistem monitoring otomatis dengan data logger dan modul komunikasi nirkabel untuk pengumpulan data real-time dan kontinu. Ini tidak hanya meningkatkan efisiensi tetapi juga memungkinkan deteksi dini risiko.
7. Integrasi dengan Instrumen Geoteknik Lain: Kombinasikan data piezometer dengan data dari instrumen geoteknik lainnya seperti inclinometer, tiltmeter, dan extensometer untuk mendapatkan gambaran komprehensif tentang perilaku massa tanah dan struktur.
8. Interpretasi dan Analisis Data oleh Ahli: Data piezometer harus diinterpretasikan dan dianalisis oleh insinyur geoteknik yang berpengalaman. Penggunaan perangkat lunak analisis geoteknik yang canggih sangat dianjurkan untuk memodelkan perilaku air tanah dan stabilitas lereng secara akurat.

VII. Tren Masa Depan Piezometer dan Monitoring Geoteknik

Industri geoteknik terus berinovasi, dan piezometer tidak terkecuali. Perkembangan teknologi digital dan analitik data sedang merevolusi cara pemantauan geoteknik dilakukan, menjanjikan efisiensi, akurasi, dan kemampuan prediktif yang lebih tinggi.

A. Sensor Tanpa Kabel dan IoT

Salah satu tren paling signifikan adalah pergeseran dari pemantauan manual ke sistem otomatis dan nirkabel yang terintegrasi dengan Internet of Things (IoT). Sensor piezometer tanpa kabel memungkinkan pengumpulan data secara kontinu dan real-time tanpa perlu kunjungan lapangan yang sering.

• Keunggulan: Sistem ini menawarkan akses data jarak jauh, pembaruan data otomatis sesuai jadwal, dan kemampuan deteksi dini risiko melalui mekanisme peringatan. Teknologi komunikasi seperti GSM/4G, LoRa (untuk lokasi terpencil), atau satelit memungkinkan transmisi data dari lokasi terpencil ke platform pemantauan berbasis cloud.
• Dampak: Transformasi digital ini mengurangi intervensi manual, menghemat biaya operasional, dan meningkatkan efisiensi pemantauan secara keseluruhan. Ini juga mendukung pengembangan sistem peringatan dini longsor yang lebih responsif dan andal.

B. Analisis Data Prediktif dan Kecerdasan Buatan (AI)

Volume data yang besar yang dihasilkan oleh piezometer dan sensor geoteknik lainnya membuka peluang baru untuk analisis data prediktif menggunakan Kecerdasan Buatan (AI) dan Pembelajaran Mesin (Machine Learning/ML).

• Peningkatan Analisis Data: Algoritma AI mampu menganalisis sejumlah besar data sensor, catatan historis, dan faktor lingkungan untuk mengidentifikasi pola dan anomali yang mungkin tidak terlihat oleh analisis manual. Ini memungkinkan pemahaman yang lebih baik tentang perilaku geoteknik jangka panjang.
• Pemodelan Prediktif: Model ML dapat dilatih menggunakan data piezometer historis untuk memprediksi perilaku struktur di masa depan di bawah berbagai kondisi (misalnya, perubahan muka air, aktivitas seismik). Ini membantu insinyur memprediksi potensi risiko seperti rembesan, pergeseran struktural, atau akumulasi tegangan sebelum menjadi kritis, memungkinkan tindakan proaktif.
• Deteksi Anomali Otomatis: AI dapat mengidentifikasi penyimpangan dari pola perilaku normal secara real-time, memicu peringatan dini untuk potensi kegagalan.
• Optimasi Desain: AI juga dapat digunakan dalam desain generatif untuk menciptakan struktur yang dioptimalkan berdasarkan kendala dan tujuan yang ditentukan, dengan mempertimbangkan faktor-faktor seperti stabilitas struktural dan efisiensi material.

C. Piezometer Pintar dan Sistem Terintegrasi

Masa depan piezometer kemungkinan akan melihat pengembangan “piezometer pintar” yang tidak hanya mengukur tekanan air pori tetapi juga memiliki kemampuan pemrosesan data dasar, komunikasi, dan integrasi dengan sistem yang lebih besar.

• Digital Twins: Integrasi IoT dan AI memungkinkan pengembangan “digital twin” – model virtual entitas fisik yang dapat digunakan untuk simulasi, optimasi, dan pengujian di bawah berbagai skenario tanpa membahayakan aset sebenarnya. Ini memberikan pemahaman holistik tentang kinerja struktur.
• Platform Data Terpusat: Akan ada peningkatan adopsi platform data terpusat dengan alat visualisasi yang intuitif, memungkinkan para profesional untuk mengakses, menganalisis, dan berbagi data dari berbagai sensor geoteknik (termasuk piezometer) secara efisien.
• Pemantauan yang Sepenuhnya Otomatis: Tren menuju sistem pemantauan yang sepenuhnya otomatis dan berbasis cloud akan terus berlanjut, mengurangi kesalahan manusia, mengoptimalkan biaya operasional, dan meningkatkan efisiensi dalam pemeliharaan prediktif.

Inovasi-inovasi ini akan secara signifikan meningkatkan kemampuan para praktisi geoteknik untuk memantau, menganalisis, dan mengelola risiko terkait air tanah dan stabilitas lereng, menuju masa depan infrastruktur yang lebih aman dan berkelanjutan.

VIII. Kesimpulan dan Rekomendasi

Pengelolaan air tanah adalah pilar fundamental dalam keberhasilan proyek geoteknik, konstruksi, dan pertambangan. Kehadiran dan dinamika air tanah, terutama tekanan air pori, secara langsung memengaruhi stabilitas tanah dan lereng, serta efisiensi operasional. Dalam konteks ini, piezometer terbukti menjadi instrumen geoteknik yang tak tergantikan, berfungsi sebagai “mata” dan “telinga” bagi para insinyur untuk memahami kondisi bawah permukaan yang tak terlihat.

Piezometer, dengan berbagai jenisnya seperti standpipe, vibrating wire, dan pneumatik, masing-masing menawarkan keunggulan spesifik yang harus disesuaikan dengan karakteristik tanah dan tujuan proyek. Kemampuannya untuk secara akurat mengukur tekanan air pori dan memantau penurunan muka air tanah (drawdown) adalah kunci untuk mengevaluasi kinerja sistem dewatering. Keberhasilan dewatering tidak semata-mata diukur dari volume air yang dipompa, melainkan dari sejauh mana tekanan air pori berhasil diturunkan ke tingkat yang aman dan stabil sesuai target desain, sebuah kondisi yang secara kuantitatif diverifikasi oleh data piezometer.

Lebih lanjut, dalam pemantauan stabilitas lereng, data piezometer sangat krusial untuk memahami peran tekanan air pori dalam mengurangi kekuatan geser tanah dan memicu kelongsoran. Integrasi data piezometer ke dalam perangkat lunak analisis stabilitas lereng memungkinkan pemodelan yang akurat dan perhitungan faktor keamanan, yang esensial untuk mendeteksi potensi bahaya dan merancang mitigasi. Piezometer juga menjadi komponen vital dalam sistem peringatan dini longsor, memberikan informasi real-time yang memungkinkan pengambilan keputusan cepat untuk keselamatan.

Meskipun demikian, akurasi data piezometer sangat bergantung pada instalasi dan kalibrasi yang cermat. Kesalahan dalam prosedur ini dapat menghasilkan data yang menyesatkan, yang pada gilirannya dapat mengarah pada keputusan rekayasa yang keliru dan membahayakan. Tantangan seperti kompleksitas instalasi, masalah kalibrasi, dan kualitas data memerlukan perhatian khusus dan penerapan praktik terbaik.

Melihat ke depan, masa depan pemantauan geoteknik akan semakin didominasi oleh sensor nirkabel dan IoT, yang memungkinkan pengumpulan data real-time dan akses jarak jauh. Integrasi dengan analisis data prediktif dan kecerdasan buatan (AI) akan meningkatkan kemampuan untuk mendeteksi anomali, memprediksi perilaku struktur, dan mengoptimalkan strategi mitigasi. Piezometer pintar dan sistem terintegrasi akan menjadi norma, mengarah pada pemantauan yang lebih efisien, akurat, dan proaktif.

INSTRUMENTASI GEOTEKNIK INDONESIA sebagai perusahaan measurement dan monitoring system, kami melayani segala kebutuhan instrumentasi geoteknik yang anda butuhkan. Mulai dari penjualan,jasa pemasangan, hingga jasa pengamatan.

Jika anda berminat untuk membeli produk Piezometer yang disediakan oleh INSTRUMENTASI GEOTEKNIK INDONESIA, silakan langsung menghubungi kami melalui :

INSTRUMENTASI GEOTEKNIK INDONESIA

• Alamat: Jl. Pd. Kelapa Raya No.11, RT.1/RW.4, Pd. Klp., Kec. Duren Sawit, Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13460
• Whatsapp / Email : +62 821-6277-6495 / it.itges@gmail.com

Like & Share this post:
