Dalam dunia geoteknik, piezometers menjadi salah satu instrumen penting yang digunakan untuk mengukur tekanan air pori dalam tanah atau batuan. Piezometers memiliki peran yang sangat krusial dalam berbagai proyek rekayasa sipil seperti pembangunan bendungan, terowongan, tanggul, hingga proyek perbaikan tanah.
Agar data yang diperoleh semakin sempurna, maka salah satu kegunaan penting dari penggunaan piezometer adalah visualisasi data yang dihasilkan dalam bentuk diagram piezometers.
Apa Itu Diagram Piezometers?
Diagram piezometers adalah sebuah representasi grafis dari data tekanan air pori yang diperoleh dari piezometer. Tujuan dibuatnya diagram piezometers adalah:
- Menyajikan variasi tekanan air pori terhadap waktu atau kedalaman.
- Mengidentifikasi tren perubahan tekanan air pori.
- Membantu dalam analisis stabilitas lereng atau fondasi.
- Menggambarkan posisi muka air tanah (groundwater table).
- Menilai efektivitas sistem drainase atau upaya dewatering.
Diagram piezometer sering digunakan oleh insinyur geoteknik, hidrogeolog, dan praktisi lingkungan untuk menilai kondisi bawah permukaan.
Jenis-Jenis Piezometers yang Umum Digunakan
Sebelum membahas contoh diagramnya, penting untuk mengetahui jenis-jenis piezometer karena jenis instrumen ini akan menentukan bentuk dan jenis data yang ditampilkan dalam diagram. Berikut adalah jenis piezometer yang umum digunakan:
- Vibrating Wire Piezometer
Menggunakan kawat bergetar untuk mengukur tekanan air pori dan menghasilkan data digital. - Standpipe Piezometer

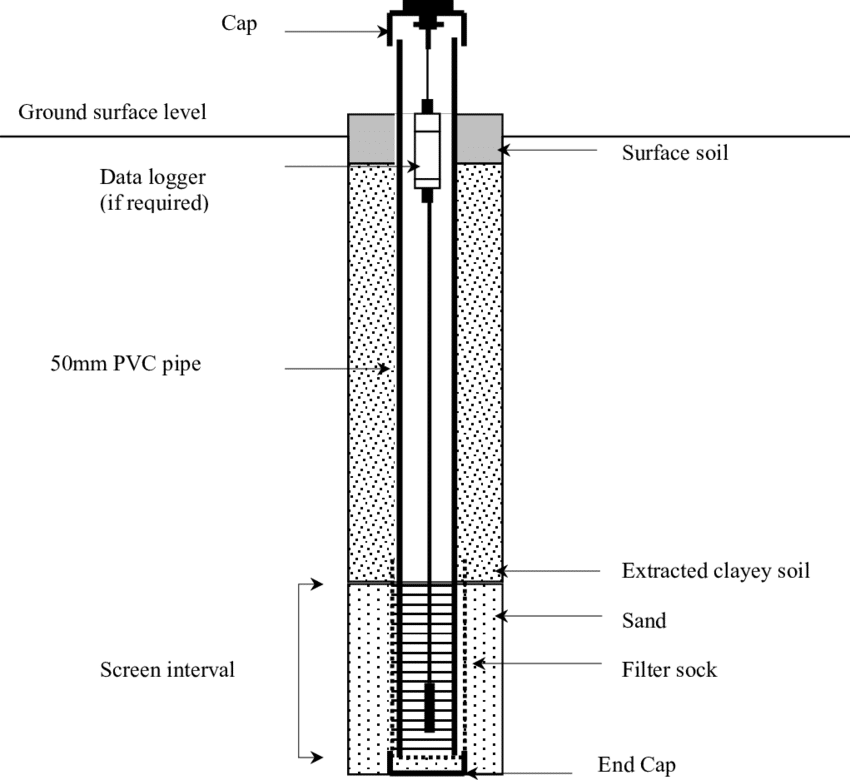

Merupakan pipa terbuka dengan lubang di bagian bawah untuk memungkinkan air tanah masuk. Data dibaca secara manual menggunakan water level indicator. - Pneumatic Piezometer
Mengukur tekanan menggunakan gas tekan. Umumnya digunakan untuk pemantauan tekanan air pori jangka pendek. - Digital Piezometer dengan Logger
Dilengkapi dengan sistem logging otomatis yang merekam data secara kontinu.
Struktur Umum Diagram Piezometers
Sebuah diagram piezometers dapat dibuat dalam beberapa format tergantung tujuan analisis. Namun, format umum biasanya terdiri dari:
- Sumbu X (Horizontal): Representasi waktu (tanggal, minggu, bulan) atau lokasi horizontal.
- Sumbu Y (Vertikal): Menunjukkan kedalaman dari permukaan tanah atau nilai tekanan air pori (biasanya dalam meter atau kPa).
- Kurva Data: Memperlihatkan perubahan tekanan air pori terhadap waktu atau kedalaman.
- Garis Muka Air Tanah (Groundwater Table): Untuk menunjukkan level air yang terbaca dari piezometer.
- Catatan Tambahan: Terkadang dilengkapi dengan data hujan, konstruksi, atau gangguan lainnya sebagai pembanding.
Contoh-Contoh Diagram Piezometers
Berikut adalah beberapa contoh umum dari diagram piezometers beserta penjelasannya:
1. Diagram Tekanan Air Pori vs. Waktu
Deskripsi:
Diagram ini memperlihatkan bagaimana tekanan air pori berubah dalam kurun waktu tertentu pada satu atau lebih titik pengamatan (piezometer).
Aplikasi:
- Monitoring konsolidasi tanah setelah pekerjaan pemadatan atau pengurugan.
- Mendeteksi peningkatan tekanan air pori akibat hujan lebat atau rembesan.
- Evaluasi sistem drainase.
Contoh Interpretasi:
Jika grafik menunjukkan lonjakan tekanan setelah hujan deras, ini bisa mengindikasikan bahwa air permukaan meresap ke dalam tanah dengan cepat, menyebabkan peningkatan tekanan pori yang dapat menurunkan stabilitas lereng.
2. Diagram Profil Tekanan Air Pori vs. Kedalaman
Deskripsi:
Menampilkan tekanan air pori pada berbagai kedalaman di satu lokasi pada waktu tertentu.
Aplikasi:
- Analisis distribusi tekanan air pori dalam lapisan tanah.
- Identifikasi zona tekanan air berlebih.
- Perencanaan sistem relief well atau drainase vertikal.
Contoh Interpretasi:
Jika tekanan air pori meningkat tajam di kedalaman tertentu, mungkin terdapat lensa tanah berbutir halus yang menahan air dan menciptakan tekanan berlebih.
3. Diagram Groundwater Table Fluktuasi
Deskripsi:
Menampilkan variasi tinggi muka air tanah dari waktu ke waktu.
Aplikasi:
- Menilai musim kemarau dan musim hujan terhadap muka air tanah.
- Studi dampak pemompaan air tanah.
- Pengaruh perubahan iklim terhadap hidrogeologi lokal.
Contoh Interpretasi:
Fluktuasi yang drastis pada musim kemarau bisa mengindikasikan over-pumping atau kondisi tanah yang cepat kehilangan air.
4. Diagram Multilokasi (Cross Section) Piezometers
Deskripsi:
Diagram ini menyajikan data dari beberapa piezometer yang ditempatkan dalam lintasan melintang suatu area untuk menunjukkan profil tekanan air pori secara lateral.
Aplikasi:
- Studi bendungan tanah atau tanggul.
- Analisis potensi aliran bawah tanah (seepage).
- Evaluasi pengaruh pekerjaan konstruksi terhadap muka air di sekitar area.
Contoh Interpretasi:
Jika satu sisi tanggul menunjukkan tekanan air yang jauh lebih tinggi dibanding sisi lain, hal ini bisa menjadi indikasi aliran bawah permukaan yang perlu segera ditangani.
5. Diagram Korelasi Tekanan Air Pori dan Curah Hujan
Deskripsi:
Grafik gabungan antara tekanan air pori dan data curah hujan.
Aplikasi:
- Menilai pengaruh hujan terhadap kestabilan tanah.
- Kalibrasi model infiltrasi.
- Perencanaan sistem drainase permukaan.
Contoh Interpretasi:
Lonjakan tekanan pori yang konsisten mengikuti curah hujan dapat menandakan sistem drainase tidak efektif atau permeabilitas tanah rendah.
Teknik Penyusunan Diagram Piezometer
Untuk membuat diagram piezometers yang efektif, berikut beberapa hal yang perlu diperhatikan:
- Gunakan Skala yang Konsisten: Skala vertikal dan horizontal harus proporsional agar grafik mudah dibaca.
- Berikan Label Jelas: Semua sumbu, titik pengukuran, serta legenda harus diberi label dengan informasi yang relevan.
- Tampilkan Peristiwa Penting: Tambahkan catatan seperti “pemasangan drainase”, “intensitas hujan”, atau “aktivitas konstruksi”.
- Gunakan Warna atau Pola Berbeda: Untuk membedakan data dari beberapa piezometer atau kedalaman.
- Periksa Kualitas Data: Pastikan data telah diverifikasi untuk menghindari kesalahan interpretasi.
Peran Diagram Piezometers dalam Pengambilan Keputusan
Diagram piezometers bukan sekadar visualisasi; ia menjadi alat bantu penting dalam:
- Analisis Stabilitas Lereng: Tekanan air pori tinggi dapat menurunkan nilai faktor keamanan (safety factor).
- Desain Sistem Drainase: Identifikasi titik rawan untuk instalasi relief well atau horizontal drains.
- Pemantauan Proyek Konstruksi: Memastikan bahwa kondisi bawah tanah tetap aman selama dan setelah proses pembangunan.
- Peringatan Dini: Data tekanan air pori yang abnormal dapat menjadi indikator awal potensi longsor atau kegagalan struktur.
Kesimpulan
Diagram piezometers telah menjadi representasi visual dalam dunia geoteknik. Melalui berbagai contoh seperti diagram tekanan air pori terhadap waktu, profil kedalaman, hingga diagram multilokasi, data piezometer dapat diinterpretasikan secara efektif untuk mendukung pengambilan keputusan berdasarkan data yang ada.
Penggunaan diagram ini sangat krusial dalam proyek-proyek skala besar seperti pembangunan bendungan, jalan tol, terowongan, dan proyek reklamasi. Dengan penyajian yang tepat dan interpretasi yang akurat, diagram piezometer membantu menjaga keselamatan struktur serta pengguna itu sendiri.
