Alat uji geoteknik berperan penting dalam memperoleh data lapangan yang akurat sebelum pembangunan dimulai. Peralatan seperti Total Station, GNSS, dan SPT Test memiliki fungsi yang berbeda, mulai dari pengukuran posisi dan elevasi hingga pengujian karakteristik tanah. Dengan penggunaan alat yang tepat, proses perencanaan konstruksi menjadi lebih akurat, efisien, dan mampu mengurangi risiko kesalahan di lapangan.
Mengapa Alat Uji Geoteknik Sangat Penting?
Keberhasilan suatu proyek konstruksi tidak hanya ditentukan oleh kualitas material atau metode pelaksanaan, tetapi juga oleh keakuratan data yang diperoleh pada tahap awal. Kesalahan dalam pengukuran maupun investigasi dapat menyebabkan perubahan desain, pembengkakan biaya, hingga masalah pada struktur bangunan.
Penggunaan alat uji geoteknik membantu memperoleh informasi yang lebih lengkap mengenai kondisi lapangan sehingga setiap keputusan teknis dapat dibuat berdasarkan data, bukan asumsi. Dengan demikian, risiko kesalahan selama proses konstruksi dapat diminimalkan.
Selain mendukung perencanaan pondasi, data hasil pengukuran juga digunakan untuk pekerjaan pemetaan, pengendalian elevasi, perhitungan volume pekerjaan, hingga evaluasi kondisi tanah sebelum pembangunan dimulai.

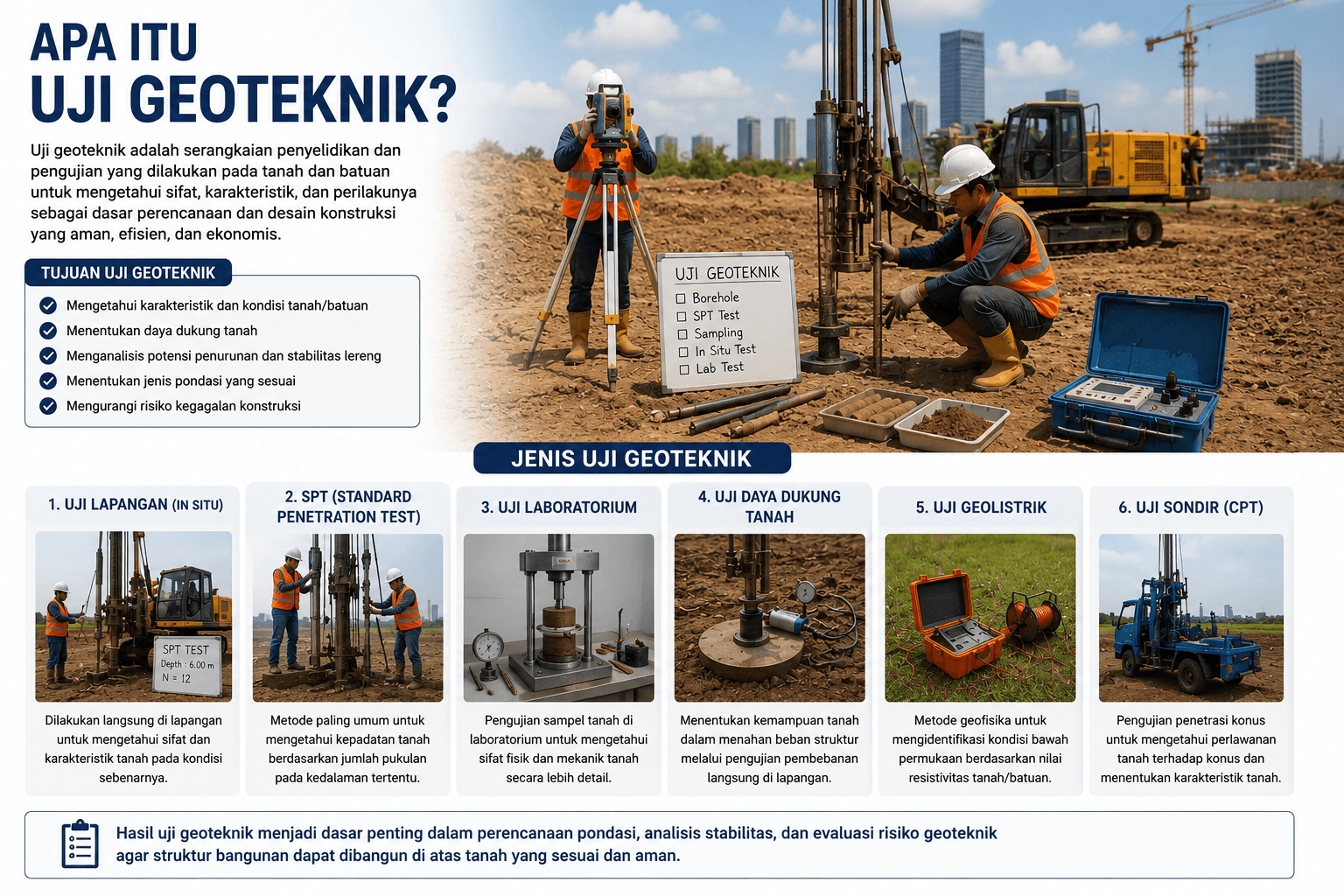

Apa Itu Alat Uji Geoteknik?
Alat uji geoteknik adalah berbagai peralatan yang digunakan untuk melakukan survei, pengukuran, dan investigasi kondisi tanah maupun lokasi proyek. Tujuan utamanya adalah memperoleh data teknis yang dapat digunakan sebagai dasar dalam proses perencanaan, desain, dan pelaksanaan konstruksi.
Setiap alat memiliki fungsi yang berbeda. Ada yang digunakan untuk mengukur koordinat dan elevasi, ada yang berfungsi menentukan posisi secara presisi menggunakan satelit, serta ada pula yang digunakan untuk mengetahui karakteristik dan daya dukung tanah.
Pemilihan alat yang tepat akan menghasilkan data yang lebih akurat sehingga proses perencanaan menjadi lebih efektif dan efisien.
Fungsi Total Station dalam Survei Geoteknik
Total Station merupakan alat survei modern yang menggabungkan fungsi teodolit elektronik dengan Electronic Distance Measurement (EDM). Alat ini mampu mengukur sudut horizontal, sudut vertikal, serta jarak secara presisi.
Dalam pekerjaan geoteknik, Total Station digunakan untuk:
- Mengukur koordinat titik di lapangan.
- Menentukan elevasi lokasi proyek.
- Membuat peta topografi.
- Melakukan staking out atau penentuan posisi bangunan.
- Mengontrol posisi pekerjaan konstruksi.
Keunggulan utama Total Station adalah tingkat akurasinya yang tinggi sehingga sangat cocok digunakan pada proyek konstruksi gedung, jalan, jembatan, maupun kawasan industri.
Fungsi GNSS dalam Pemetaan dan Pengukuran
GNSS (Global Navigation Satellite System) merupakan sistem navigasi berbasis satelit yang digunakan untuk menentukan posisi suatu titik di permukaan bumi secara presisi.
Berbeda dengan Total Station yang membutuhkan garis pandang (line of sight), GNSS memanfaatkan sinyal satelit sehingga mampu melakukan pengukuran pada area yang luas dengan waktu yang relatif lebih cepat.
Dalam pekerjaan geoteknik, GNSS digunakan untuk:
- Menentukan koordinat lokasi proyek.
- Membuat titik kontrol survei.
- Mendukung pemetaan topografi.
- Mengukur batas lahan.
- Mendukung survei infrastruktur berskala besar.
Teknologi GNSS sangat membantu dalam proyek yang membutuhkan koordinat dengan sistem referensi nasional maupun global.
Apa Itu SPT Test?
SPT Test (Standard Penetration Test) adalah metode pengujian tanah yang dilakukan di dalam lubang bor untuk mengetahui tingkat kepadatan atau kekerasan tanah pada kedalaman tertentu.
Pengujian dilakukan dengan menjatuhkan palu standar ke batang bor sehingga tabung sampel dapat menembus lapisan tanah. Jumlah pukulan yang dibutuhkan untuk mencapai kedalaman tertentu disebut sebagai nilai N-SPT.
Nilai tersebut digunakan sebagai indikator karakteristik tanah dan menjadi salah satu parameter penting dalam analisis geoteknik.
Fungsi SPT Test dalam Investigasi Tanah
Dalam pekerjaan geoteknik, SPT Test menjadi salah satu metode pengujian yang paling sering digunakan untuk mengetahui kondisi tanah di bawah permukaan. Hasil pengujian ini memberikan informasi mengenai tingkat kepadatan tanah, konsistensi lapisan, serta daya dukung tanah yang diperlukan dalam perencanaan pondasi.
Melalui SPT Test, insinyur dapat mengetahui perubahan karakteristik tanah pada setiap kedalaman sehingga desain pondasi dapat disesuaikan dengan kondisi lapangan. Data ini juga sering digunakan bersama hasil pengujian laboratorium maupun metode investigasi lainnya untuk memperoleh analisis yang lebih komprehensif.
Beberapa manfaat utama SPT Test meliputi:
- Mengetahui kepadatan tanah pada berbagai kedalaman.
- Membantu menghitung daya dukung tanah.
- Mengidentifikasi lapisan tanah keras dan tanah lunak.
- Menjadi dasar dalam pemilihan jenis pondasi.
- Mendukung analisis stabilitas struktur bangunan.
Karena memberikan data yang cukup representatif, SPT Test banyak diterapkan pada proyek pembangunan rumah, gedung bertingkat, jembatan, kawasan industri, hingga infrastruktur berskala besar.

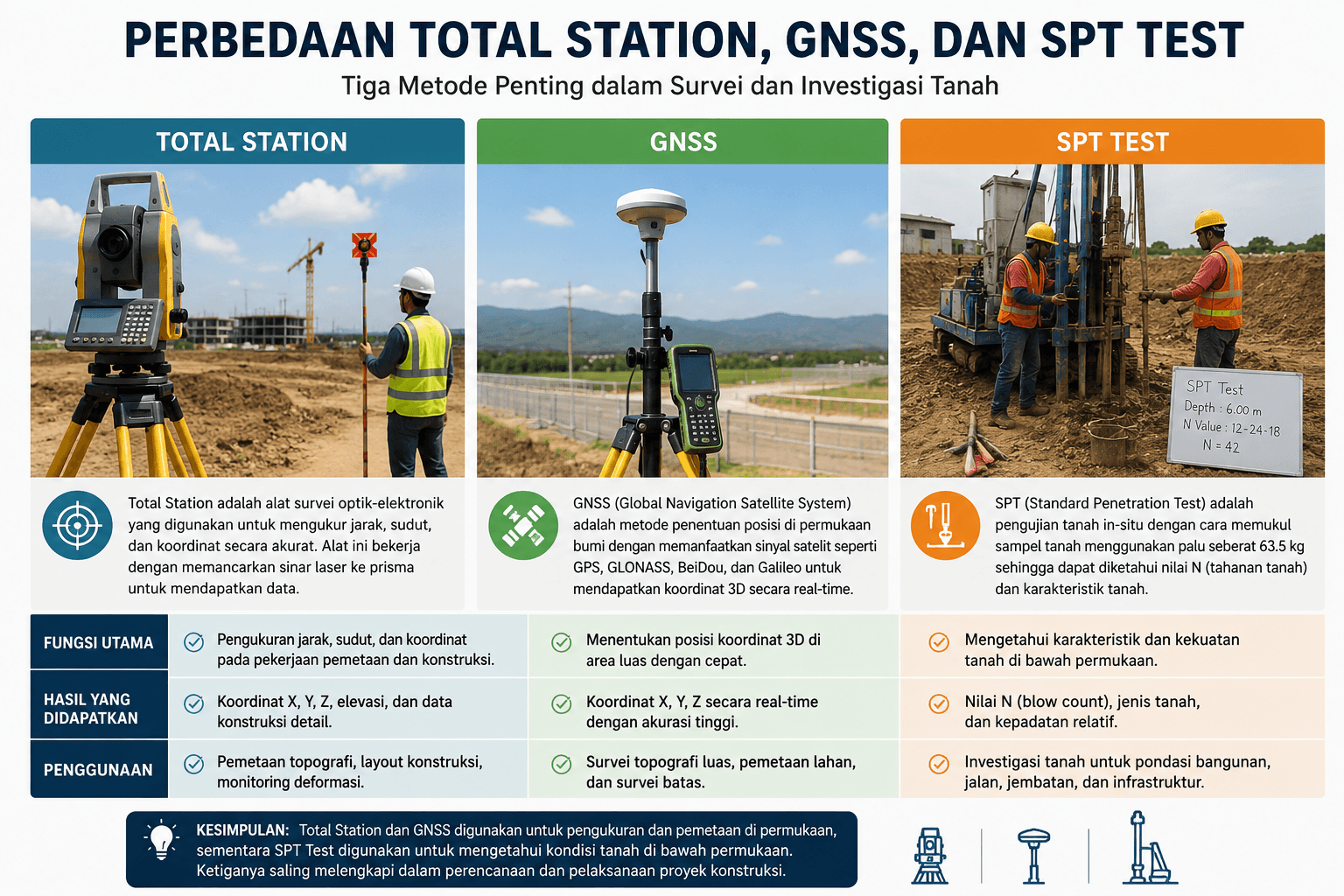

Perbedaan Total Station, GNSS, dan SPT Test
Meskipun sering digunakan dalam satu proyek, Total Station, GNSS, dan SPT Test memiliki fungsi yang berbeda. Ketiga alat tersebut saling melengkapi untuk menghasilkan data yang dibutuhkan dalam proses perencanaan konstruksi.
| Alat | Fungsi Utama | Hasil Pengukuran |
|---|---|---|
| Total Station | Mengukur sudut, jarak, koordinat, dan elevasi | Data topografi dan posisi titik |
| GNSS | Menentukan koordinat menggunakan satelit | Koordinat presisi dan titik kontrol |
| SPT Test | Menguji karakteristik tanah | Nilai N-SPT, kepadatan, dan daya dukung tanah |
Dari tabel tersebut terlihat bahwa alat uji geoteknik tidak memiliki fungsi yang sama. Total Station dan GNSS lebih berfokus pada pengukuran posisi dan pemetaan, sedangkan SPT Test digunakan untuk memperoleh data teknis mengenai kondisi tanah di bawah permukaan.
Kapan Alat Uji Geoteknik Digunakan?
Penggunaan alat uji geoteknik bergantung pada tahapan pekerjaan dan tujuan survei yang dilakukan.
Total Station
Total Station umumnya digunakan ketika proyek memerlukan pengukuran koordinat, elevasi, staking out bangunan, hingga pemetaan topografi dengan tingkat akurasi yang tinggi.
GNSS
GNSS lebih efektif digunakan pada area yang luas, seperti pembangunan jalan, kawasan industri, bendungan, jaringan pipa, maupun proyek infrastruktur lainnya yang membutuhkan koordinat presisi berbasis satelit.
SPT Test
SPT Test dilakukan pada tahap investigasi tanah sebelum proses desain pondasi. Pengujian ini sangat penting untuk mengetahui daya dukung tanah sehingga pondasi yang dipilih sesuai dengan kondisi lapangan.
Dengan memahami fungsi masing-masing alat uji geoteknik, proses perencanaan dapat dilakukan secara lebih efisien dan menghasilkan data yang lebih akurat.
Tips Memilih Metode dan Alat yang Tepat
Setiap proyek memiliki kebutuhan yang berbeda. Oleh karena itu, pemilihan metode survei maupun alat pengujian harus disesuaikan dengan tujuan investigasi.
Beberapa hal yang perlu dipertimbangkan antara lain:
- Jenis proyek yang akan dikerjakan.
- Luas area survei.
- Kondisi topografi lokasi.
- Karakteristik tanah.
- Tingkat akurasi yang dibutuhkan.
- Standar teknis yang berlaku.
- Ketersediaan data pendukung.
Dalam praktiknya, penggunaan beberapa alat uji geoteknik secara bersamaan sering kali memberikan hasil yang lebih lengkap dibandingkan hanya mengandalkan satu metode pengukuran.
FAQ
Apa yang dimaksud dengan alat uji geoteknik?
Alat uji geoteknik adalah peralatan yang digunakan untuk melakukan survei, pengukuran, dan investigasi kondisi tanah maupun lokasi proyek sebagai dasar dalam perencanaan konstruksi.
Apakah Total Station dan GNSS memiliki fungsi yang sama?
Tidak. Total Station digunakan untuk mengukur sudut, jarak, dan elevasi secara langsung di lapangan, sedangkan GNSS memanfaatkan sinyal satelit untuk menentukan posisi atau koordinat dengan tingkat presisi yang tinggi.
Apa fungsi utama SPT Test?
SPT Test digunakan untuk mengetahui karakteristik tanah di bawah permukaan, termasuk tingkat kepadatan dan daya dukung tanah yang menjadi dasar dalam perencanaan pondasi.
Mengapa alat uji geoteknik penting dalam konstruksi?
Karena data yang dihasilkan membantu perencana memahami kondisi lapangan secara akurat, sehingga desain konstruksi dapat dibuat lebih aman, efisien, dan sesuai dengan kondisi sebenarnya.
Apakah semua proyek membutuhkan alat uji geoteknik?
Sebagian besar proyek konstruksi memerlukan survei dan investigasi lapangan, meskipun jenis alat yang digunakan dapat berbeda tergantung pada skala proyek, kondisi lokasi, dan kebutuhan teknis.
Kesimpulan
Penggunaan alat uji geoteknik merupakan bagian penting dalam proses perencanaan dan pelaksanaan proyek konstruksi. Peralatan seperti Total Station, GNSS, dan SPT Test memiliki fungsi yang berbeda, namun saling melengkapi dalam menghasilkan data lapangan yang akurat.
Total Station berperan dalam pengukuran koordinat dan elevasi, GNSS membantu memperoleh posisi berbasis satelit dengan presisi tinggi, sedangkan SPT Test memberikan informasi mengenai karakteristik dan daya dukung tanah. Dengan memanfaatkan ketiga alat tersebut sesuai kebutuhan, proses perencanaan pondasi, pemetaan, dan pembangunan dapat dilakukan secara lebih efektif serta mengurangi risiko kesalahan di lapangan.
