Apa Itu Clinometer?
Clinometer adalah alat ukur sudut elevasi atau depresi suatu objek relatif terhadap bidang horizontal. Instrumen clinometer ini sudah digunakan sejak lama dalam navigasi laut, survei tanah, dan kehutanan.
Cara Kerja Clinometer
Clinometer tradisional bekerja dengan menggunakan prinsip gravitasi dan biasanya dilengkapi dengan pendulum atau gelembung air (spirit level) yang bergerak untuk menunjukkan sudut kemiringan). Saat ini, beberapa model clinometer modern sudah menggunakan sensor digital untuk meningkatkan akurasi.
Jenis-Jenis Clinometer
- Clinometer Manual (Optik): Umumnya berbentuk seperti teropong dengan skala pengukur sudut di dalamnya.
- Clinometer Digital: Menggunakan sensor elektronik dan layar digital untuk menampilkan sudut kemiringan dengan presisi tinggi.
- Clinometer Pendulum: Mengandalkan bandul yang bergerak bebas untuk menunjukkan kemiringan relatif terhadap gaya gravitasi.
Aplikasi Clinometer
- Kehutanan: Mengukur tinggi pohon dengan metode sudut elevasi dan jarak horizontal.
- Navigasi Laut: Menentukan sudut tanjakan atau penurunan kapal saat mengarungi ombak.
- Survei Sipil: Memeriksa kemiringan lereng atau tangga.
- Konstruksi Bangunan: Mengatur posisi balok atau struktur miring.

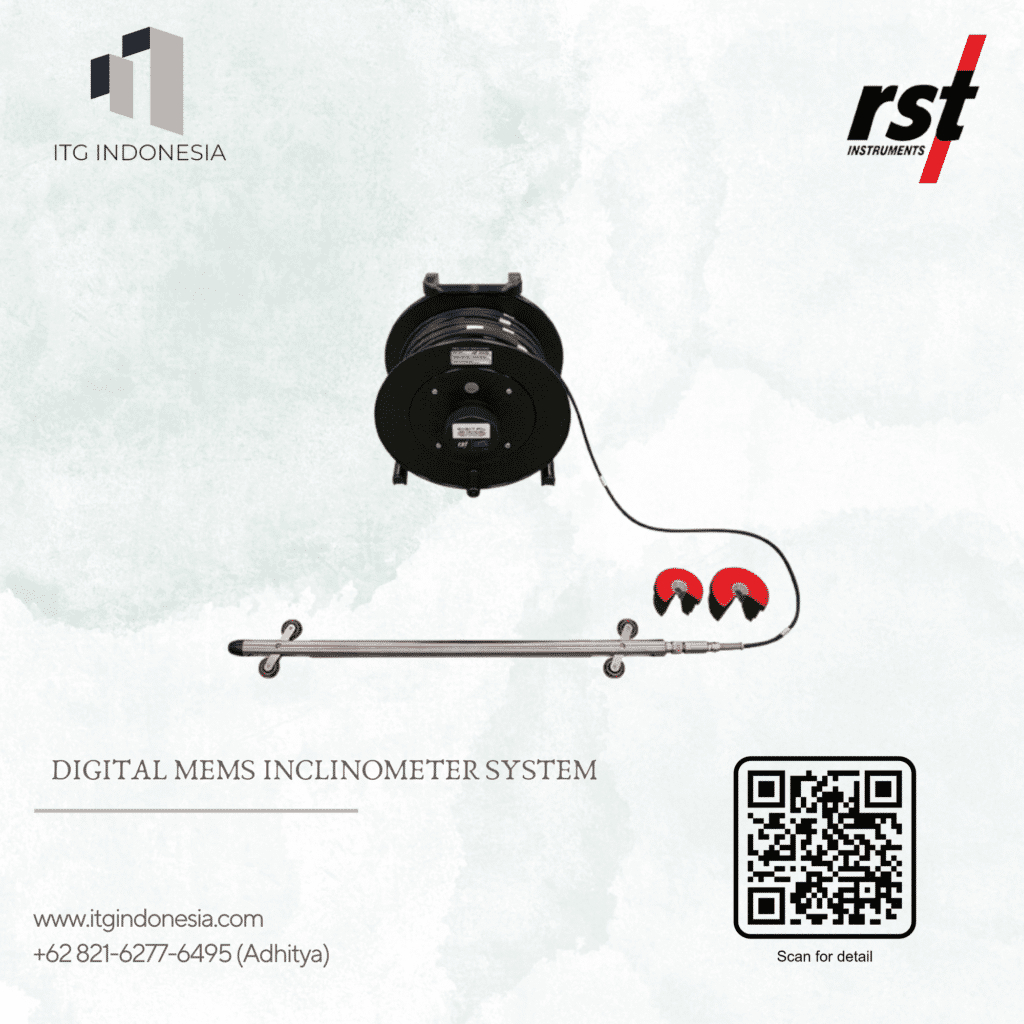

Apa Itu Inclinometer?
Inclinometer, sering juga disebut tilt sensor atau slope meter, adalah alat yang digunakan untuk mengukur kemiringan atau perubahan kemiringan suatu permukaan terhadap bidang horizontal seperti bidang tanah. Inclinometer umumnya digunakan untuk monitoring deformasi tanah, struktur bangunan, hingga kestabilan lereng.
Cara Kerja Inclinometer
Inclinometer bekerja dengan menggunakan sensor akselerometer, elektrolitik, atau giroskop untuk mendeteksi perubahan sudut. Data yang telah diambil dari sensor kemudian dikirimkan ke perangkat pembaca (logger), baik dalam bentuk digital maupun melalui sistem data logger.
Jenis-Jenis Inclinometer
- Inclinometer Portabel: Digunakan untuk pengukuran manual berkala, seperti pengecekan kedalaman borehole.
- Inclinometer Permanen: Dipasang secara tetap pada struktur untuk pemantauan jangka panjang.
- Inclinometer Digital Wireless: Dapat mengirimkan data secara real-time ke komputer atau cloud monitoring system.
- Dual-Axis Inclinometer: Mampu mengukur kemiringan dalam dua sumbu (X dan Y) secara simultan.
Aplikasi Inclinometer
- Pemantauan Stabilitas Lereng: Digunakan dalam geoteknik untuk mengamati pergerakan tanah atau potensi longsor.
- Pemantauan Struktur Bangunan: Mendeteksi deformasi pada jembatan, terowongan, dan bendungan.
- Kegiatan Pertambangan dan Tunneling: Mengontrol arah pengeboran dan kestabilan dinding lubang.
- Industri Energi dan Kelautan: Menilai posisi turbin angin atau platform lepas pantai terhadap gelombang laut.
Perbedaan Utama Antara Clinometer dan Inclinometer
| Aspek | Clinometer | Inclinometer |
|---|---|---|
| Fungsi Utama | Mengukur sudut elevasi atau depresi | Mengukur kemiringan dan perubahan kemiringan |
| Prinsip Kerja | Pendulum, gelembung air, atau optik | Sensor digital: akselerometer/giroskop |
| Tingkat Akurasi | Cukup akurat untuk pengukuran manual | Sangat akurat, ideal untuk pemantauan jangka panjang |
| Jenis Output | Visual atau angka manual | Digital, bisa diintegrasikan dengan sistem monitoring |
| Penggunaan | Survei topografi, kehutanan, konstruksi | Geoteknik, pemantauan struktur, teknik sipil lanjutan |
| Mobilitas | Portabel dan ringan | Bisa portabel atau permanen, tergantung desain |
| Harga | Relatif lebih murah | Lebih mahal karena teknologinya lebih kompleks |
Studi Kasus: Penggunaan di Lapangan
1. Pengukuran Tinggi Pohon dengan Clinometer
Dalam survei kehutanan, clinometer digunakan bersama dengan pita ukur dan kalkulasi trigonometri untuk menentukan tinggi pohon. Proses ini sangat membantu dalam penilaian inventaris hutan dan analisis pertumbuhan pohon.

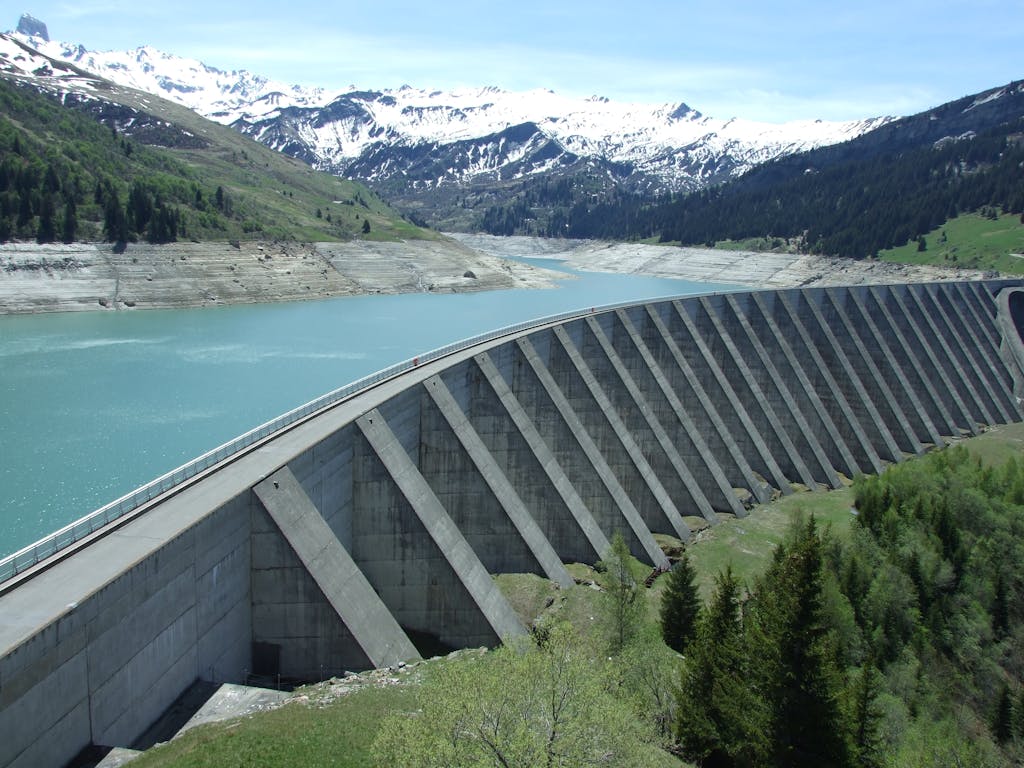

2. Penggunaan Inclinometer Bendungan Untuk Monitoring
Inclinometer dipasang pada tubuh bendungan untuk mengukur pergeseran lateral akibat tekanan air, sedimentasi, atau konsolidasi tanah. Pergerakan tubuh bendungan yang melebihi ambang batas bisa menjadi indikasi potensi kegagalan struktur sehingga penggunaan inclinometer merupakan langkah strategis untuk menjaga stabilitas dan keamanan struktur.
Kesimpulan
Meski sering digunakan secara bergantian, clinometer dan inclinometer adalah dua alat yang berbeda dengan fungsi, metode pengukuran, dan aplikasi yang khas. Clinometer lebih cocok untuk penggunaan sederhana dan cepat, sementara inclinometer dirancang untuk aplikasi teknis yang lebih kompleks dan berkelanjutan.
Memilih alat yang tepat bergantung pada kebutuhan proyek, tingkat presisi yang diinginkan, dan sumber daya yang tersedia. Pemahaman yang baik tentang kedua alat ini akan membantu para profesional teknik dan survei membuat keputusan yang lebih tepat dan efisien.
