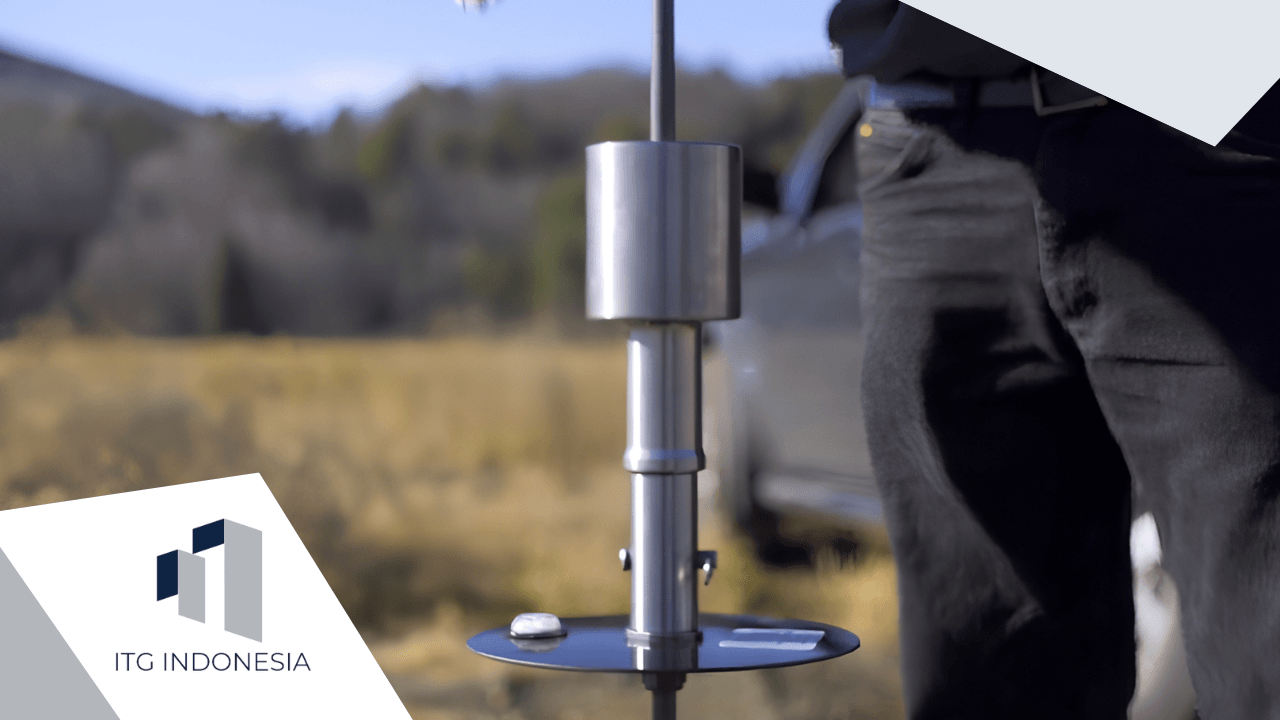

Saat ini, pemahaman terhadap sifat dan karakteristik tanah sangatlah penting terutama dalam dunia geoteknik. Dan salah satu alat yang sering digunakan untuk memahami sifat dan karakterisitik tanah secara langsung di lapangan adalah Dynamic Cone Penetration Test (DCP Test).
Alat ini cukup populer dikalangan enginner lapangan karena penggunaannya yang efisien, praktis, dan mudah, terutama untuk proyek-proyek seperti jalan, landasan pacu, dan infrastruktur skala menengah. Namun, keberhasilan Alat DCP melakukan testing sangat bergantung pada akurasi dan kelengkapan peralatan yang digunakan.
Dalam artikel ini, kita akan membahas secara mendalam 9 komponen penting yang ada di dalam alat Dynamic Cone Penetrometer , lengkap dengan fungsi dan kontribusinya terhadap keandalan hasil pengujian.
1. Cone (Kerucut Penetrasi)
Cone adalah ujung utama dari Dynamic Cone Penetrometer. Terbuat dari baja keras tahan aus, kerucut ini memiliki sudut standar—umumnya 60°—dan diameter tertentu (biasanya 20 mm). Fungsinya adalah untuk menembus lapisan tanah ketika diberi beban pukul.
Peran Utama:
- Menentukan resistansi tanah terhadap penetrasi.
- Merekam kedalaman per pukulan sebagai indikator kekuatan tanah (CBR – California Bearing Ratio).
Fakta Teknis:
Menurut ASTM D6951, kerucut yang aus lebih dari 2% dari ukuran aslinya harus segera diganti karena dapat mempengaruhi akurasi hasil uji.
2. Drive Rod (Batang Penetrasi)
Drive rod adalah batang panjang berbahan baja yang menghubungkan cone dengan bagian atas alat. Panjangnya bisa disesuaikan tergantung kedalaman pengujian yang diinginkan.
Fungsi Utama:
- Menyalurkan energi dari beban jatuh ke kerucut.
- Menentukan kedalaman penetrasi total.
Catatan Praktis:
Pastikan drive rod dalam kondisi lurus dan tidak bengkok agar transfer energi tetap optimal dan hasil tetap valid.
3. Anvil (Landasan Beban)
Anvil adalah bagian logam tebal yang menjadi titik tumbukan antara palu jatuh dan batang penetrasi. Ini adalah tempat di mana energi kinetik dari palu dikonversi menjadi gaya tekan.
Peran:
- Menyerap dan menyalurkan energi dari beban ke drive rod.
- Mengurangi hilangnya energi akibat benturan tak terfokus.
Insight Profesional:
Desain anvil yang presisi meningkatkan efisiensi transfer energi hingga 95%.
4. Hammer (Palu Jatuh)
Palu adalah komponen yang dijatuhkan dari ketinggian tetap untuk memberikan gaya pada cone melalui drive rod. Umumnya memiliki berat 8 kg dan dijatuhkan dari ketinggian 575 mm sesuai standar internasional.
Fungsi:
- Memberikan energi standar untuk setiap pukulan.
- Memastikan konsistensi dalam pengujian.
Perlu Diingat:
Berat dan tinggi jatuh palu harus konstan untuk menjaga validitas data. Perubahan sedikit saja bisa mempengaruhi nilai penetrasi yang signifikan.
5. Handle Assembly (Gagang Pegangan)
Bagian ini memungkinkan teknisi memegang dan memandu alat saat digunakan. Biasanya dilengkapi grip ergonomis dan konektor ke bagian atas drive rod.
Fungsi:
- Menjaga kestabilan alat selama pengujian.
- Membantu operator mengangkat dan mengatur posisi alat.
6. Measurement Ruler (Pengukur Skala)
Skala pengukur atau penggaris ini digunakan untuk mencatat kedalaman penetrasi cone setelah setiap pukulan. Biasanya berupa pita logam atau penggaris tetap yang dipasang sejajar dengan batang.
Fungsi:
- Mengukur kedalaman penetrasi per pukulan.
- Mendokumentasikan data secara akurat untuk analisis.
Tips Lapangan:
Gunakan penggaris non-reflektif agar mudah terbaca di bawah cahaya matahari langsung.
7. Extension Rods (Batang Perpanjangan)
Extension rods digunakan ketika kedalaman pengujian melebihi panjang batang utama. Komponen ini bisa disambungkan secara modular untuk mencapai target kedalaman.
Kegunaan:
- Memungkinkan pengujian tanah hingga lebih dari 1 meter.
- Tetap menjaga linieritas energi ke cone di kedalaman besar.
8. Locking System (Sistem Pengunci)
Komponen ini menjamin koneksi antar bagian tetap kencang dan stabil selama pengujian. Biasanya berupa baut pengunci atau sistem ulir khusus.
Fungsi:
- Menjaga sambungan antar batang tetap erat.
- Mencegah rotasi atau lepasnya bagian saat palu dijatuhkan.
9. Data Recording Sheet / Digital Logger
Meski bukan bagian mekanis langsung, alat pencatat data seperti lembar kerja atau data logger digital kini menjadi bagian penting dalam DCP modern.
Fungsi:
- Mencatat kedalaman per pukulan secara sistematis.
- Memungkinkan analisis cepat dan integrasi ke perangkat lunak geoteknik.
Modernisasi:
Beberapa Alat DCP kini dilengkapi sensor otomatis dan koneksi Bluetooth ke aplikasi mobile untuk pemantauan real-time.
Mengapa Komponen Ini Penting Bagi Alat DCP?
Setiap komponen dari Alat DCP memiliki fungsi yang tidak dapat dipisahkan. Kerusakan atau pengabaian terhadap satu saja dari sembilan komponen dapat menghasilkan data yang tidak akurat dan berdampak pada keputusan konstruksi yang salah.
Dengan memahami dan memelihara setiap komponen dengan baik:
- Operator dapat meningkatkan efisiensi dan keamanan pengujian.
- Konsistensi data antar lokasi uji dapat dijaga.
- Hasil uji dapat digunakan untuk interpretasi lebih mendalam, seperti estimasi nilai CBR dan modulus elastisitas tanah.
Kesimpulan
Dynamic Cone Penetrometer adalah alat vital dalam pengujian kekuatan tanah, dan efektivitasnya sangat ditentukan oleh kondisi serta pemahaman terhadap setiap komponennya. Dengan mengenali peran masing-masing komponen alat DCP, maka anda dapat menjamin bahwa setiap uji lapangan menghasilkan data yang valid, presisi, dan dapat dipertanggungjawabkan.
